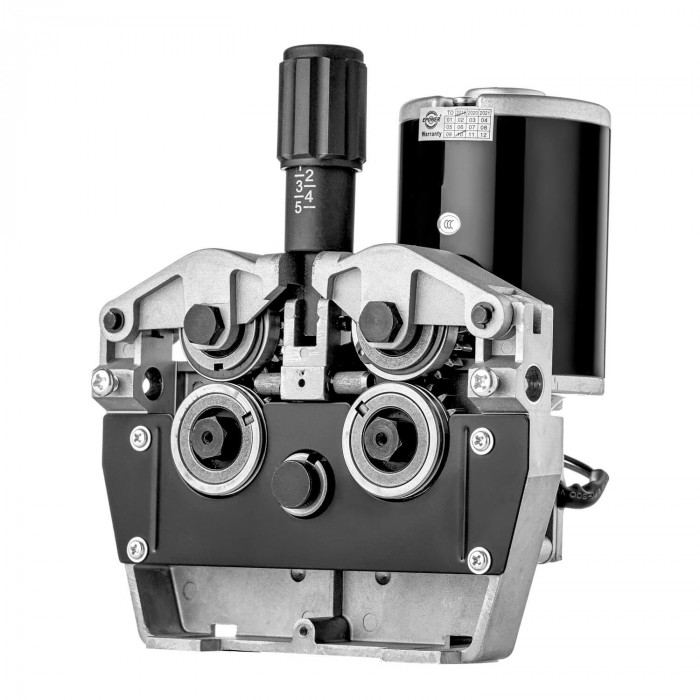

Проволокоподающий механизм 77SSJ05R

Проволокоподающий механизм ПТК 77SSJ05R применяется в составе полуавтоматических систем MIG/MAG и отвечает за ровную, безрывковую подачу сварочной проволоки к горелке. От качества работы этого узла напрямую зависят стабильность дуги, повторяемость режимов и формирование шва. Такой подающий механизм используют при ремонте и модернизации полуавтоматов, а также при комплектации оборудования для цеховой эксплуатации, сервисного участка и ежедневной работы в мастерской.

Проволокоподающий механизм ПТК 77SSJ05R для полуавтоматической сварки

ПТК 77SSJ05R рассчитан на работу с проволокой разных диаметров и подходит для широкого круга задач: от сварки тонколистового металла до более производительных режимов на конструкционных сталях. Для полуавтомата это важный узел, поскольку именно стабильная механическая протяжка обеспечивает предсказуемую длину дуги, равномерный перенос металла и снижение количества дефектов, связанных с пульсацией подачи.

Источник или установка с корректно подобранным подающим устройством проще настраивается под конкретный режим, особенно когда на одном посту приходится работать с несколькими диаметрами проволоки. Это актуально для производственных задач, для сварки алюминия при соответствующей оснастке и для участков, где важна быстрая переналадка оборудования под разные изделия.

Характеристики

• Питающее напряжение: 24 В. Стандартное значение для промышленных и полупромышленных подающих систем, удобное для интеграции в полуавтомат, выносной подающий блок или составную сварочную установку.
• Скорость подачи проволоки: 3–24 м/мин. Диапазон позволяет настраивать режим как для аккуратной сварки тонких деталей, так и для интенсивной наплавки и работы на повышенных токах.
• Поддерживаемый диаметр проволоки: 0,6–1,6 мм. Механизм совместим с распространёнными размерами сплошной и порошковой проволоки, что расширяет сферу его применения на участке сварки.
• Размер роликов: 40х32х10 мм. Этот параметр важен при подборе сменной оснастки, обслуживании и замене роликов под конкретный тип и диаметр проволоки.
• Класс защиты: IP2X. Исполнение ориентировано на установку внутри оборудования или в защищённой зоне сварочного поста.

С практической точки зрения диапазон скорости 3–24 м/мин делает этот проволокоподающий узел универсальным для большинства рабочих режимов MIG/MAG. На низких скоростях проще вести тонкий металл и снижать тепловложение, а верхний предел полезен там, где требуется высокая производительность и устойчивое горение дуги на средних и больших токах.

Поддержка проволоки 0,6–1,6 мм позволяет использовать механизм в разных технологических схемах. Диаметры 0,6–0,8 мм востребованы при работе с листовыми заготовками и тонкостенными изделиями. Проволока 1,0–1,2 мм чаще применяется на сборке металлоконструкций и в общем машиностроении. Более крупные диаметры актуальны для производительных режимов, где важны скорость наплавки и уверенная работа на длительном цикле.

Отдельное значение имеет размер роликов 40х32х10 мм. При эксплуатации полуавтомата это упрощает подбор совместимой оснастки и плановое обслуживание. Для мягких материалов, включая алюминиевые сплавы, особенно важно правильно выбирать профиль ролика и усилие прижима, чтобы избежать деформации проволоки и нестабильной протяжки.

Применение

Подающий механизм 77SSJ05R используют в полуавтоматах MIG/MAG, где требуется стабильная работа со сплошной или порошковой проволокой. Он подходит для сварки углеродистых и низколегированных сталей, а при правильной настройке тракта подачи может применяться и для сварки алюминия. В последнем случае критичны состояние канала горелки, тип роликов и длина рукава, поскольку мягкая проволока чувствительна к любым дополнительным сопротивлениям.

• на участках изготовления металлоконструкций;
• в ремонтных и производственных мастерских;
• в составе полуавтоматических аппаратов для серийной сборки;
• при замене штатного подающего узла в сварочном источнике;
• при модернизации оборудования для расширения диапазона применяемой проволоки.

Для производственных задач такой механизм ценят за предсказуемость подачи и возможность точно поддерживать выбранный режим. Это особенно заметно при длительной сварке однотипных изделий, когда даже небольшие колебания скорости протяжки отражаются на геометрии шва и количестве доработок. На сервисном участке и в мастерской важна также ремонтопригодность: ролики и элементы прижимного узла должны подбираться без сложной адаптации.

При работе с полуавтоматом следует учитывать не только параметры самого механизма, но и состояние всего тракта подачи. На результат влияют сварочная проволока соответствующего диаметра и назначения, контактные наконечники с точным проходным размером, а также горелки MIG с подходящим направляющим каналом. Если сварка ведётся в защитном газе, стабильность режима дополнительно зависит от корректной работы редукторов и постоянства расхода смеси.

Для сварки алюминия требования к подающему устройству обычно выше, чем при работе со сталью. Мягкая проволока хуже переносит избыточный прижим, загрязнение канала и неправильный профиль роликов. Поэтому при использовании ПТК 77SSJ05R в таких режимах важно обеспечить согласованность всей системы: ролики, канал, длина пакета шлангов и режимы источника должны подбираться как единый комплект.

Если полуавтомат эксплуатируется ежедневно, рекомендуется регулярно контролировать состояние роликов, отсутствие загрязнений в тракте подачи, равномерность прижима и износ контактных деталей. Такая профилактика снижает риск проскальзывания проволоки, уменьшает нагрузку на привод и помогает сохранить стабильную работу оборудования в течение всей смены.

ПТК 77SSJ05R — рабочий вариант для тех случаев, когда требуется совместить широкий диапазон скоростей, поддержку нескольких диаметров проволоки и понятную интеграцию в полуавтоматическую систему. Для технолога это означает более гибкую настройку процесса, а для снабжения — упрощённый подбор расходников и оснастки под реальные условия эксплуатации.
