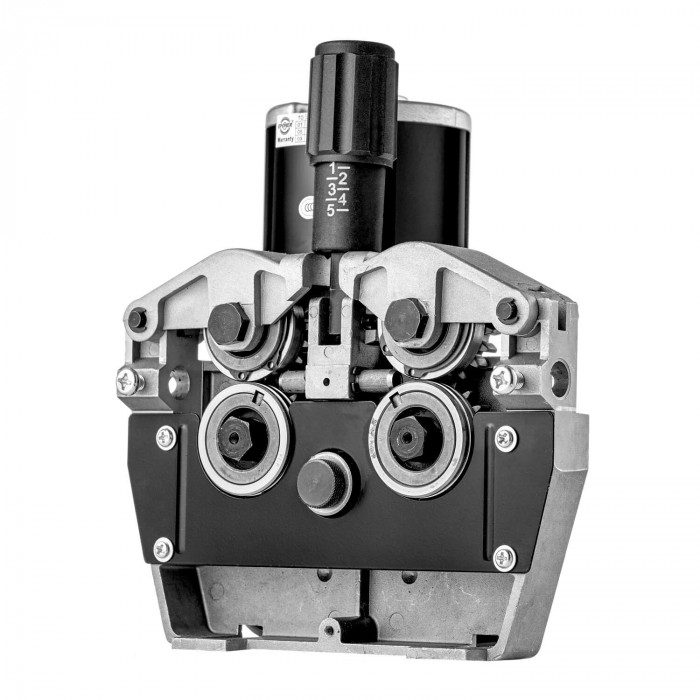

Проволокоподающий механизм 77SSJ05L

Проволокоподающий механизм ПТК 77SSJ05L применяется в составе полуавтоматических систем MIG/MAG и отвечает за ровную, предсказуемую подачу сварочной проволоки к горелке. От качества работы этого узла напрямую зависят устойчивость дуги, равномерность переноса металла и повторяемость режима при серийной и ремонтной сварке. Такой подающий механизм подходит для цеховой эксплуатации, для сервисного участка и для мастерской, где требуется стабильная работа с разными диаметрами проволоки и совместимость с распространёнными источниками питания.

Проволокоподающий механизм для полуавтоматической сварки

Проволокоподающий механизм 77SSJ05L рассчитан на использование в составе полуавтомата MIG/MAG, сварочного источника с выносной подачей или комбинированной установки, где важны точная скорость протяжки и корректная работа привода. Узел работает от напряжения 24 В, что делает его удобным для интеграции в распространённые схемы управления сварочного оборудования.

Для полуавтоматической сварки стабильность подачи имеет не вспомогательное, а технологическое значение. Если проволока движется без рывков и проскальзывания, оператор получает ровное горение дуги, меньшее количество брызг и более контролируемое формирование шва. Это особенно заметно при сварке тонколистового металла, на прихватках, при коротких проходах и в режимах, где малейшие колебания подачи сразу отражаются на качестве соединения.

Характеристики

• Бренд: ПТК
• Модель: 77SSJ05L
• Напряжение питания привода: 24 В
• Скорость подачи проволоки: 3–24 м/мин
• Поддерживаемый диаметр проволоки: 0,6–1,6 мм
• Размер ролика: 40х32х10 мм
• Степень защиты: IP2X

Питание 24 В соответствует распространённой низковольтной схеме привода в полуавтоматах и подающих узлах. Это важно при подборе совместимого источника: снижается риск ошибок при интеграции, упрощается подключение и обслуживание оборудования на участке сварки.

Диапазон скорости 3–24 м/мин позволяет использовать механизм в широком спектре режимов. Низкие скорости удобны при работе с тонким металлом, при сварке короткими швами, в кузовном ремонте и при аккуратной настройке тепловложения. Верхняя часть диапазона подходит для более производительных режимов, когда требуется интенсивная наплавка, длинные проходы и высокая скорость выполнения операций.

Поддержка проволоки 0,6–1,6 мм делает этот узел универсальным по задачам. Он подходит для стандартной сплошной проволоки малого и среднего диаметра, а также для более крупных сечений в зависимости от конфигурации аппарата, роликов и канала горелки. Такой диапазон перекрывает большинство типовых работ по углеродистой и низколегированной стали, а также часть специальных задач с порошковой проволокой.

Ролики размером 40х32х10 мм необходимо учитывать при сервисной замене и подборе оснастки. Для корректной подачи важен не только посадочный размер ролика, но и профиль канавки под конкретный тип проволоки. Для сплошной стальной проволоки, порошковой проволоки и мягких материалов требования различаются: неправильно подобранный ролик может вызвать деформацию проволоки, проскальзывание или неравномерную протяжку.

Степень защиты IP2X указывает на необходимость установки механизма в защищённый отсек оборудования или внутри корпуса. Для стабильной эксплуатации важно ограничить попадание металлической пыли, окалины, абразивных частиц и сварочных брызг в приводной узел. В производственной среде это напрямую влияет на ресурс роликов, прижимного механизма и электропривода.

Применение

Этот подающий узел используется в полуавтоматических аппаратах MIG/MAG, в сварочных установках с выносным механизмом подачи и при модернизации существующего оборудования. Он подходит для замены штатного механизма, когда требуется восстановить стабильность подачи, а также для сборки или дооснащения сварочной системы под конкретные производственные задачи.

По рабочему диапазону проволоки механизм закрывает несколько типовых сценариев:

• сварка тонколистовой стали проволокой 0,6–0,8 мм;
• универсальные работы в мастерской диаметрами 0,8–1,0 мм;
• изготовление металлоконструкций и ежедневная цеховая сварка проволокой 1,0–1,2 мм;
• специальные режимы с диаметром до 1,6 мм при соответствующей мощности источника и правильной настройке тракта подачи.

На практике такой механизм востребован там, где важна повторяемость процесса: при сварке конструкционной стали в защитных газах, при работе в смесях Ar/CO2, при использовании порошковой проволоки и в режимах, чувствительных к колебаниям скорости подачи. Ровная протяжка снижает вероятность рывков, нестабильного зажигания, прожогов на тонком металле и дефектов шва, связанных с неравномерным поступлением электрода в зону дуги.

Для сварки алюминия требования к тракту подачи обычно выше из-за мягкости проволоки. В таких задачах особое значение имеют правильный подбор роликов, минимальное сопротивление в канале и корректная настройка прижимного усилия. Если установка применяется для алюминиевых сплавов, необходимо заранее проверить совместимость всей системы подачи, включая горелку и расходные элементы.

При подборе механизма к источнику нужно учитывать несколько факторов: напряжение питания привода, способ управления, компоновку установки, тип используемой проволоки и соответствие роликов рабочему диапазону диаметров. Также следует проверить состояние канала в горелке, прижимных элементов и зоны токосъёма. Даже качественный проволокоподающий механизм не даст стабильного результата, если в тракте есть повышенное трение или изношенные расходники.

В эксплуатации такой узел логично использовать вместе с подходящей сварочной проволокой, исправными горелками MIG и правильно подобранными контактными наконечниками. В комплексе это обеспечивает стабильную подачу, ровную дугу и предсказуемый результат как на единичных изделиях, так и при серийной работе.

Проволокоподающий механизм 77SSJ05L подходит для предприятий, ремонтных подразделений и частных мастерских, где требуется рабочий узел среднего класса с понятными параметрами и широким диапазоном применения. Это рациональный вариант для полуавтоматической сварки, когда от механизма ожидают не формальных характеристик, а устойчивой работы в реальном технологическом цикле.
