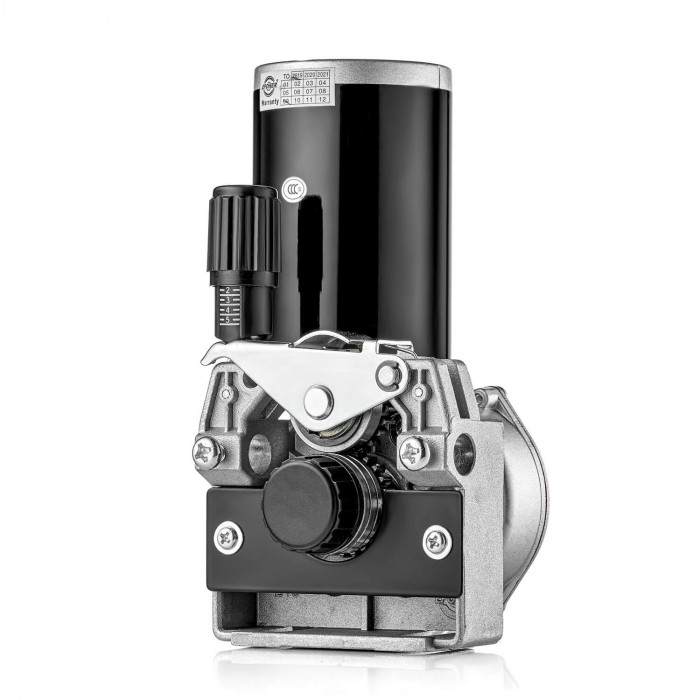

Проволокоподающий механизм 63SSJ02L

Проволокоподающий механизм ПТК 63SSJ02L предназначен для стабильной подачи сварочной проволоки в составе полуавтоматических систем MIG/MAG. Это рабочий узел, от которого напрямую зависят равномерность дуги, повторяемость режима и качество формирования шва. Модель рассчитана на эксплуатацию с проволокой диаметром 0,8–1,2 мм и подходит для оснащения источников, используемых на сервисном участке, в мастерской и при ежедневной цеховой работе.

Проволокоподающий механизм для полуавтоматической сварки

Проволокоподающий механизм 63SSJ02L выполняет ключевую функцию в полуавтомате MIG/MAG: передаёт сварочную проволоку от катушки к сварочной горелке с заданной скоростью и без рывков. Для сварщика и технолога это означает более предсказуемое горение дуги, меньшее количество дефектов, связанных с нестабильной подачей, и более точную настройку режима под конкретный металл и толщину изделия.

За счёт питания 24 В механизм удобно интегрируется в состав распространённых сварочных источников с выносным или встроенным подающим блоком. Диапазон скорости подачи 3–16 м/мин позволяет использовать его как для спокойной работы на тонколистовом металле, так и для более производительных режимов на конструкционных сталях. Бюджетный сегмент делает эту модель практичным вариантом для замены штатного узла, комплектации ремонтного фонда или сборки доступного поста полуавтоматической сварки.

Характеристики

• Модель: 63SSJ02L
• Бренд: ПТК
• Питающее напряжение: 24 В
• Скорость подачи проволоки: 3–16 м/мин
• Поддерживаемый диаметр проволоки: 0,8–1,2 мм
• Размер ролика: 30х22х10 мм
• Класс защиты: IP2X

Питание 24 В соответствует распространённой схеме подключения подающих устройств в полуавтоматах. Это упрощает подбор совместимого источника и обслуживание оборудования на участке сварки.

Диапазон подачи 3–16 м/мин даёт достаточный запас для настройки под разные режимы MIG/MAG. На малых скоростях удобно вести работы по тонкому металлу, кузовным элементам и лёгким конструкциям. Верхний предел подходит для более интенсивной наплавки и сварки деталей средней толщины в углекислом газе или смесях.

Проволока 0,8–1,2 мм охватывает наиболее востребованные диаметры для полуавтоматической сварки. Это позволяет применять механизм в универсальных постах, где требуется переход от тонколистовых работ к более нагруженным соединениям без смены всего оборудования.

Ролики размером 30х22х10 мм важны с точки зрения подбора расходных и запасных частей. При обслуживании механизма необходимо учитывать не только посадочные размеры ролика, но и профиль канавки под конкретный тип проволоки: сплошную, порошковую или мягкую алюминиевую. Корректно подобранный ролик снижает риск проскальзывания, деформации проволоки и неравномерной подачи.

Класс защиты IP2X означает базовую защиту от попадания внутрь крупных твёрдых предметов и от случайного прикосновения к опасным элементам. При этом механизм рассчитан на эксплуатацию в закрытых помещениях и требует стандартной производственной дисциплины: защиты от металлической пыли, влаги и прямого загрязнения.

Совместимость и особенности подающего узла

Как проволокоподающий механизм для полуавтомата, данная модель ориентирована на работу в составе MIG/MAG-источников, где требуется внешний или встроенный привод с питанием 24 В. Перед установкой важно проверить несколько параметров:

• совместимость по питающему напряжению;
• соответствие роликов применяемому диаметру проволоки;
• тип разъёма управления и схема подключения к источнику;
• достаточность тягового усилия для длины и конфигурации канала в горелке;
• условия работы с конкретным материалом проволоки.

Для стальной омеднённой проволоки механизм обычно работает в стандартной конфигурации без сложной перенастройки. При переходе на порошковую проволоку важно учитывать профиль ролика и стабильность прижимного усилия. Если планируется сварка алюминия, особое внимание следует уделить согласованию всей траектории подачи: от роликов до канала в горелке. Для мягкой алюминиевой проволоки критичны минимальное сопротивление протяжке, корректная настройка прижима и состояние направляющих элементов.

На практике стабильность подачи определяется не только самим приводом, но и состоянием всей системы. Даже исправный механизм не даст ожидаемого результата при изношенном канале горелки, загрязнённой проволоке или неподходящем контактном наконечнике. Поэтому при оценке работы узла всегда рассматривают комплект в целом.

Применение

Подающий механизм ПТК 63SSJ02L применяется в полуавтоматической сварке MIG/MAG при изготовлении и ремонте металлоконструкций, сварке рам, корпусов, кожухов, стеллажей, элементов вентиляции и других изделий из углеродистых и низколегированных сталей. Он подходит для производственных задач, для мастерской, для сервисного участка и для рабочих постов, где важна понятная настройка и доступное обслуживание.

Модель уместна в следующих сценариях:

• оснащение или восстановление полуавтомата MIG/MAG в бюджетном сегменте;
• замена штатного подающего узла при износе механической части;
• комплектация сварочного поста для работы проволокой 0,8–1,2 мм;
• эксплуатация в цеховых условиях при регулярной сварке стали;
• использование в ремонтных подразделениях и на небольших производственных линиях.

Для устойчивой работы полуавтомата вместе с таким механизмом обычно подбирают сварочную проволоку под материал изделия и режим сварки, а также совместимые горелки MIG с подходящей длиной и пропускной способностью. При замене или обслуживании поста стоит проверить и контактные наконечники: их износ напрямую влияет на стабильность тока и качество переноса металла.

Если источник используется интенсивно, особенно при длинных швах и повышенной токовой нагрузке, имеет смысл заранее оценить состояние кабельного тракта и расходных элементов горелки. Это позволяет полностью реализовать возможности механизма по равномерной подаче и избежать простоев из-за мелких, но типичных неисправностей.

Что важно для стабильной подачи проволоки

При работе с механизмом 63SSJ02L рекомендуется соблюдать несколько практических правил. Они напрямую влияют на ресурс узла и качество сварки:

• подбирать ролики строго под диаметр и тип проволоки;
• не выставлять чрезмерное прижимное усилие, чтобы не деформировать проволоку;
• регулярно очищать тракт подачи от металлической пыли и налёта;
• контролировать состояние канала в горелке и наконечника;
• использовать ровно намотанную проволоку без следов коррозии;
• проверять стабильность питания 24 В и качество соединений.

Для технолога и специалиста по снабжению это означает простую логику эксплуатации: при корректной установке и грамотном подборе расходных материалов проволокоподающий механизм ПТК 63SSJ02L обеспечивает предсказуемую работу полуавтоматического поста без избыточных затрат на обслуживание. Это удобный рабочий вариант для тех случаев, когда требуется надёжная подача проволоки в типовых режимах MIG/MAG и понятная совместимость с распространёнными сварочными источниками.
