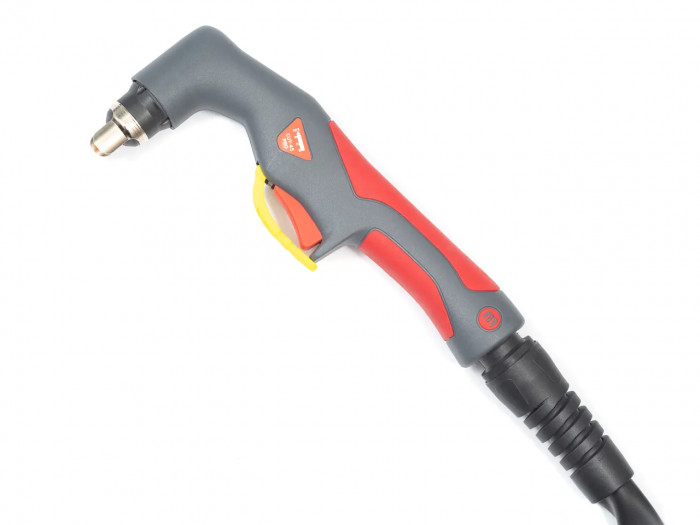

Плазмотрон КЕДР CUT-45 PRO (Ц.А.) (для аппарата MultiCUT-400C/MultiCUT-400C Plus ) 12м

Плазмотрон КЕДР CUT-45 PRO (Ц.А.) 12м — рабочий резак для воздушно-плазменной резки, рассчитанный на совместную эксплуатацию с установками MultiCUT-400C и MultiCUT-400C Plus. Модель применяется как штатный плазмотрон для аппарата плазменной резки с центральным адаптером и подходит для ручной резки стали, нержавеющих сплавов и цветных металлов на участке монтажа, в ремонтной зоне и при ежедневной цеховой эксплуатации. Длина 12 м удобна там, где важен увеличенный радиус работы без постоянного перемещения источника.

Назначение и особенности применения

Этот плазмотрон ориентирован на режим CUT и рассчитан на ток резки до 40 А. Воздушное охлаждение упрощает подключение и обслуживание, а пневматический поджиг обеспечивает стабильный старт дуги без сложной обвязки. Плазмотрон КЕДР CUT-45 PRO (Ц.А.) (для аппарата MultiCUT-400C/MultiCUT-400C Plus) 12м подходит для резки металла толщиной до 15 мм, поэтому его выбирают для сервисного участка, металлообработки и производственных задач, где требуется уверенный ручной рез с нормальной повторяемостью результата.

Конструкция с центральным адаптером удобна для быстрого подключения к совместимому источнику. При корректно выставленном давлении воздуха 5 бар плазменная дуга работает стабильно, а расходные элементы изнашиваются предсказуемо. Это важно при серийной резке заготовок, демонтажных работах и подготовке деталей под дальнейшую сварку.

В реальной эксплуатации такой плазмотрон часто используют вместе с кабелями и разъёмами для оперативной замены подключений на участке, с тележками для сварочного оборудования для перемещения источника и оснастки, а также со защитными очками и щитками для безопасной работы при резке.

Совместимость

Плазмотрон предназначен для совместной работы с установками плазменной резки серии КЕДР Multi, а именно:

• MultiCUT-400C
• MultiCUT-400C Plus

Подключение выполняется через центральный адаптер, поэтому при подборе замены важно учитывать не только токовую нагрузку, но и тип присоединения, схему управления поджигом и соответствие по пневматике. Для корректной работы необходим источник, рассчитанный на данный формат подключения и пневматический поджиг.

Если на производстве используется штатная конфигурация аппарата КЕДР MultiCUT-400C или MultiCUT-400C Plus, этот резак устанавливается без необходимости подбора переходников под другой тип соединения. За счёт этого снижается риск нестабильного контакта, подсоса воздуха и некорректной работы кнопки управления.

Характеристики

• Тип изделия: плазмотрон для ручной воздушно-плазменной резки
• Режим работы: только плазменная резка (CUT)
• Совместимые источники: MultiCUT-400C, MultiCUT-400C Plus
• Тип подключения: центральный адаптер
• Тип поджига: пневматический
• Охлаждение: воздушное
• Рабочее давление: 5 бар
• Максимальная толщина разрезаемого металла: 15 мм
• Номинальный ток резки: до 40 А
• Длина пакета: 12 м

Для плазмотрона такого класса ключевое значение имеют не только ток и длина, но и эргономика рукоятки, стойкость головной части к нагреву и удобство замены расходников. При длине 12 м оператор получает больше свободы на крупногабаритных заготовках, при раскрое листа и на монтажной площадке, где источник не всегда можно поставить рядом с местом реза.

Воздушное охлаждение делает этот резак практичным вариантом для участков, где важна простота эксплуатации без подключения жидкостного контура. При этом для сохранения ресурса необходимо соблюдать режим работы, не допускать перегрева головной части и использовать чистый сухой воздух с требуемым давлением.

Когда менять

Замена плазмотрона целиком требуется не так часто, как замена его расходных частей, однако в ряде случаев именно сборка в целом становится слабым звеном. На необходимость замены или детальной диагностики указывают следующие признаки:

• дуга поджигается нестабильно или не запускается с первого нажатия;
• рез получается неровным, с выраженным уводом струи;
• увеличивается ширина реза и растёт зона термического влияния;
• появляется избыточное разбрызгивание расплава и сильный грат по нижней кромке;
• наблюдается перегрев рукоятки или головной части при штатной нагрузке;
• есть повреждения кабель-пакета, утечки воздуха, заломы шланга;
• изношен или повреждён центральный адаптер, из-за чего пропадает надёжность соединения;
• после замены штатных расходников качество реза не восстанавливается.

Если плазмотрон работает с повреждённым кабель-пакетом или изношенной головной частью, это отражается не только на качестве резки, но и на ресурсе расходников. Дуга становится менее концентрированной, оператору приходится снижать скорость прохода, возрастает тепловая нагрузка на сопловую часть. В результате увеличивается расход комплектующих и падает производительность участка.

Отдельно стоит контролировать состояние соединений и подачу воздуха. При недостаточном давлении или подсосе в линии плазменная струя теряет стабильность, а кромка реза становится грубее. Для поддержания стабильной работы полезно своевременно проверять газовые рукава и состояние пневмолинии, а также держать в запасе щётки и зачистной инструмент для подготовки поверхности перед резкой и удаления окалины после прохода.

Альтернативные названия

• плазмотрон
• резак плазменный
• плазменный резак
• горелка для плазменной резки
• плазменная горелка
• torch для плазменной резки

Что важно учитывать при эксплуатации

Для стабильной работы плазмотрона необходимо поддерживать рабочее давление воздуха на уровне 5 бар и следить за чистотой воздушного канала. Влага и масляный аэрозоль в линии ухудшают поджиг и ускоряют износ расходных элементов. При резке на максимальных режимах желательно соблюдать паузы в соответствии с рабочим циклом, чтобы не перегружать головную часть и кабель-пакет.

На практике качество реза также зависит от правильного выбора скорости перемещения, расстояния до металла и состояния поверхности. При резке окрашенных, ржавых или загрязнённых заготовок полезна предварительная зачистка. Это помогает получить более ровную кромку и уменьшает количество вторичной обработки перед сборкой или сваркой.

Если требуется штатная замена для аппаратов серии Multi, этот источник плазменной резки комплектуется совместимым резаком без необходимости сложной адаптации. Для предприятия это означает предсказуемую интеграцию в существующий пост, нормальную ремонтопригодность и понятную схему обслуживания при ежедневной работе.
