Механизм подачи проволоки 45SSJ29-D

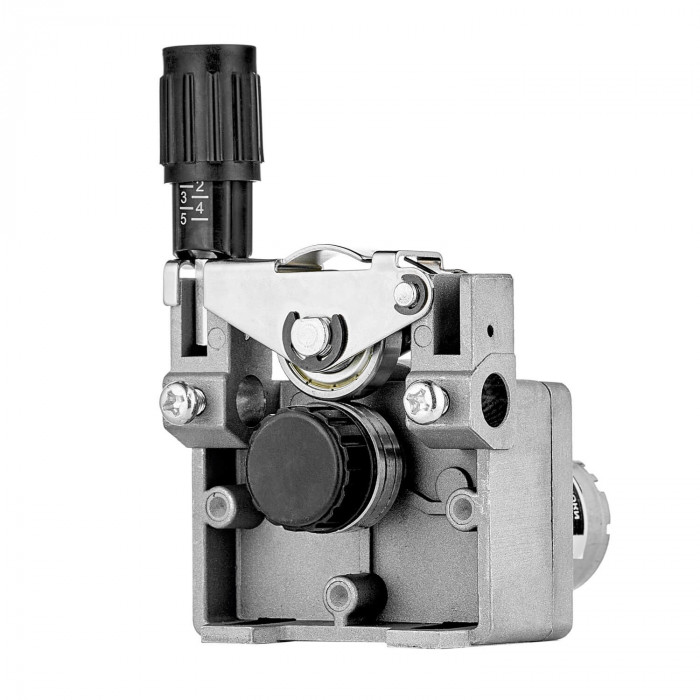

Механизм подачи проволоки 45SSJ29-D ПТК — компактный подающий узел для стабильной транспортировки сварочной проволоки в составе полуавтоматического оборудования MIG/MAG. Такой подающий механизм отвечает за равномерную подачу проволоки в зону сварки, влияет на устойчивость дуги, формирование шва и общую повторяемость результата при ежедневной работе на участке сварки. Модель ориентирована на эксплуатацию с проволокой малого и среднего диаметра и подходит для оснащения полуавтоматов, применяемых в мастерской, на сервисном участке и при решении типовых производственных задач.

Характеристики

• Модель: 45SSJ29-D
• Бренд: ПТК
• Питающее напряжение: 24 В
• Потребляемая мощность: 28,8 Вт
• Потребляемый ток: 1,2 А
• Скорость подачи проволоки: 2–13 м/мин
• Поддерживаемый диаметр проволоки: 0,6–1,0 мм
• Размер ролика: 30х10х10 мм
• Класс защиты: IP2X

Питающее напряжение 24 В делает этот подающий механизм совместимым с распространёнными схемами управления, которые применяются в сварочных полуавтоматах. Невысокое энергопотребление упрощает интеграцию в аппарат и снижает нагрузку на электрическую часть системы. Диапазон скорости 2–13 м/мин позволяет точно подбирать режим под толщину металла, тип проволоки и характер шва — от аккуратных коротких проходов до более производительной работы на серийных операциях.

Поддержка проволоки диаметром 0,6–1,0 мм делает механизм подачи проволоки 45SSJ29-D практичным решением для наиболее востребованных задач полуавтоматической сварки. Такой диапазон закрывает работы с тонколистовой сталью, кузовными элементами, металлоконструкциями из углеродистых и низколегированных сталей, а также часть задач по сварке нержавеющих сталей и алюминия при корректном подборе канала, роликов и режима источника.

Размер ролика 30х10х10 мм важен при подборе совместимой оснастки и обслуживании узла. От соответствия роликов используемому диаметру и типу проволоки зависит отсутствие проскальзывания, деформации поверхности проволоки и рывков подачи. Это особенно критично при работе на низких токах, где стабильность движения проволоки напрямую влияет на мягкость переноса металла и внешний вид шва.

Применение

Этот подающий механизм используется в составе сварочных полуавтоматов MIG/MAG, где требуется надёжная и ровная подача сплошной или порошковой проволоки в пределах диаметра 0,6–1,0 мм. Он подходит для ремонта и обслуживания оборудования, для восстановления работоспособности штатного узла, а также для сборки или модернизации сварочной установки под конкретные условия эксплуатации.

На практике механизм востребован в нескольких сценариях:

• в полуавтоматах для сварки тонколистовой стали;
• в оборудовании для кузовного ремонта и слесарно-сварочных работ;
• на небольших производственных участках, где важна стабильная подача без сложной настройки;
• в мастерской и на сервисном участке при регулярной работе с проволокой 0,8 и 1,0 мм;
• в системах, где используется стандартное управление приводом на 24 В.

Диапазон скоростей 2–13 м/мин позволяет применять узел как на мягких режимах для тонкого металла, так и на более интенсивных настройках при сварке конструкционных деталей. Для производственных задач это означает более точную адаптацию полуавтомата под конкретный техпроцесс без избыточной нагрузки на привод и без ухудшения качества подачи.

При подборе совместимости важно учитывать не только напряжение питания, но и посадочные размеры роликов, схему установки, тип прижимного механизма и параметры платы управления источника. Если подающий механизм ставится взамен штатного узла, необходимо проверить соответствие по электрическим параметрам и кинематике тракта подачи. Для устойчивой работы также имеет значение состояние направляющего канала, прижимных роликов и сварочной горелки.

Для полноценной работы с таким узлом обычно подбирают сварочную проволоку нужного диаметра и состава, а также следят за состоянием горелок MIG, поскольку изношенный канал или наконечник часто создаёт ложное впечатление неисправности подающего механизма. При подключении и ремонте оборудования также востребованы кабели и разъёмы, особенно если выполняется замена узла в составе действующего полуавтомата.

Механизм подачи проволоки ПТК 45SSJ29-D особенно уместен там, где требуется рабочий вариант без избыточной сложности: в ремонтных подразделениях, на сборочных постах, в учебных мастерских и в небольших цехах. При корректной установке, правильном подборе роликов и обслуживании тракта подачи он обеспечивает ровное движение проволоки, что положительно сказывается на устойчивости процесса MIG/MAG и снижает количество дефектов, связанных с рывками, проскальзыванием и неравномерным переносом металла.

Если оборудование используется для сварки алюминия, к подающему узлу предъявляются повышенные требования по мягкости и стабильности подачи. В таких случаях особенно важно правильно подбирать ролики, усилие прижима и состояние канала горелки. Для стали и нержавеющих материалов механизм также показывает себя как функциональный узел для повседневной эксплуатации, когда требуется предсказуемая работа полуавтомата без сложного обслуживания.
