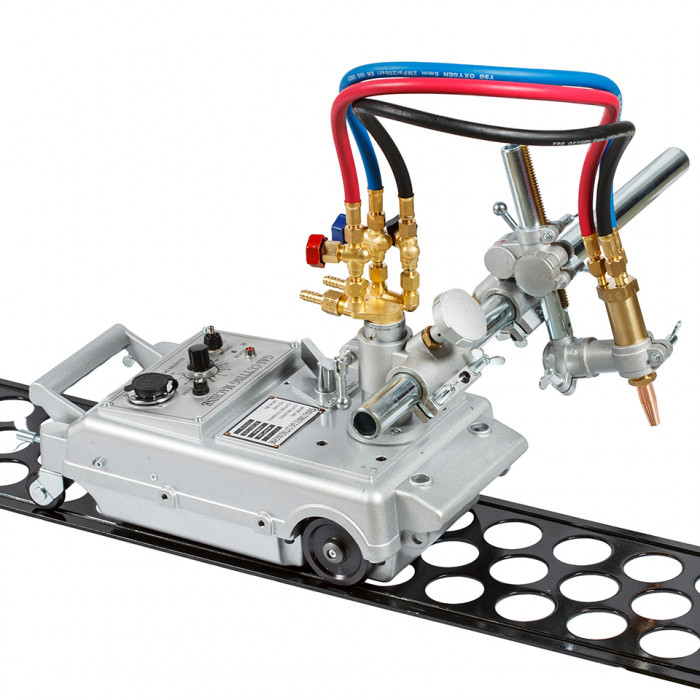

Машина термической резки CG-30 с 1 резаком

Машина термической резки ПТК CG-30 с 1 резаком предназначена для механизированной газокислородной резки листового и полосового металла по прямой. Такая установка применяется там, где требуется ровный рез, стабильная скорость перемещения и повторяемый результат при серийной заготовке. Оборудование подходит для мастерской, заготовительного участка, ремонтной базы и цеховой эксплуатации, когда ручная резка уже не обеспечивает нужную точность и производительность.

Назначение и особенности работы

Машина термической резки CG-30 с 1 резаком перемещается по направляющему рельсу и ведёт резак с постоянной скоростью, что снижает влияние человеческого фактора на качество кромки. По сравнению с ручным газовым резаком такая схема даёт более прямолинейный рез, облегчает раскрой длинных листов и упрощает получение одинаковых заготовок в серии.

Установка ориентирована на кислородную резку углеродистых и низколегированных сталей. Для этих материалов механизированный процесс обеспечивает устойчивый прогрев зоны реза, предсказуемое формирование кромки и удобную подготовку деталей под дальнейшую сборку. При необходимости резак можно установить под углом для снятия фаски и разделки кромок перед сваркой.

Характеристики

• Тип оборудования: машина термической резки по рельсу с электрическим приводом.
• Бренд: ПТК.
• Количество резаков: 1 резак для типовых операций прямолинейного раскроя.
• Процесс: кислородная резка с использованием горючего газа и кислорода.
• Применяемые газы: пропан или ацетилен в зависимости от принятой технологии на участке.
• Питание: сеть 220 В, что удобно для стандартной производственной инфраструктуры.
• Скорость перемещения: 50–750 мм/мин для подбора режима под толщину металла и требуемое качество реза.
• Ширина колеи: 180 мм, что обеспечивает устойчивое движение по рельсу.
• Максимальная толщина резки: до 100 мм при корректном подборе режимов, сопел и газовой обвязки.
• Ширина вырезаемой полосы: 100–640 мм.
• Вертикальный ход резака: до 50 мм для настройки под толщину заготовки.
• Наклон резака: 30°, 45° и 60° для подготовки фаски и разделки кромок.

Что даёт механизированная резка на практике

Основное преимущество такой установки — стабильность перемещения резака. При ручной резке качество линии во многом зависит от навыка оператора, его темпа движения и способности выдерживать одинаковое расстояние до поверхности металла. Рельсовая машина решает эту задачу за счёт равномерной подачи, поэтому кромка получается более предсказуемой, а объём последующей зачистки обычно сокращается.

Один резак в составе установки — рациональная конфигурация для большинства типовых работ. Она подходит для прямого раскроя листа, вырезки полос, подготовки деталей под сварные конструкции, подрезки заготовок и формирования фаски. Для сервисного участка или небольшого заготовительного поста этого достаточно, чтобы закрыть повседневные задачи без усложнения настройки и обслуживания.

Наличие фиксированных углов наклона резака полезно в производстве металлоконструкций, при ремонте рам, изготовлении опорных элементов, закладных деталей, косынок и других изделий из толстого металла. Подготовка кромок непосредственно на этапе резки позволяет сократить число отдельных операций перед сваркой.

Применение

Установка используется в тех случаях, когда требуется системная и аккуратная резка стали на участке заготовки или ремонта. Машина подходит не для эпизодических работ в произвольных направлениях, а именно для организованного процесса с рельсовым перемещением и повторяемым результатом.

• Раскрой листового металла. Удобна для продольной резки листов, подготовки полос, накладок, пластин, ребер жёсткости и усиливающих элементов.
• Подготовка деталей под сварку. За счёт наклона резака можно выполнять фаску и разделку кромок под последующую сборку конструкций.
• Изготовление металлоконструкций. Применяется при производстве рам, стоек, опор, площадок, ограждений, ворот и других сварных изделий.
• Ремонтные работы. Подходит для вырезки ремонтных вставок, заготовок для усиления узлов, пластин и кронштейнов.
• Серийная заготовка. Полезна там, где нужно регулярно получать одинаковые по размеру полосы и прямолинейные детали.
• Монтажные базы и сервисные участки. Применяется для подготовки заготовок перед сборкой и восстановлением оборудования.

В реальной эксплуатации машина термической резки ПТК CG-30 особенно востребована на участках, где после раскроя детали сразу поступают в сборку и сварку. В такой связке обычно используют редукторы для стабильной подачи кислорода и горючего газа, газовые рукава для безопасной обвязки поста и огнепреградители для защиты газовой линии от обратного удара пламени. Если после резки выполняется подготовка кромки, также востребованы щётки и зачистной инструмент.

Для каких материалов подходит

Основная область применения — углеродистые и низколегированные стали, которые допускают классическую кислородную резку. Именно на таких материалах оборудование показывает ожидаемый технологический результат по скорости, качеству кромки и глубине реза. Для нержавеющих сталей, алюминия и большинства цветных металлов этот способ обычно не является основным, поэтому при подборе оборудования важно учитывать фактическую номенклатуру металла на предприятии.

Когда такая машина оправдана

Рельсовая установка особенно полезна, если предприятие регулярно режет лист и полосу, а также предъявляет требования к повторяемости размеров. Для единичных работ в труднодоступных местах ручной резак остаётся более мобильным решением. Но если задача состоит в прямолинейном раскрое, серийной заготовке и снижении разброса по качеству, механизированная машина оказывается более удобным рабочим вариантом.

Для мастерской и небольшого производства это способ организовать аккуратный рез без перехода к более сложным и дорогим системам автоматизированного раскроя. Для заготовительного участка — инструмент, который помогает стандартизировать операцию и уменьшить время на подгонку деталей перед сборкой.

Что учитывать при эксплуатации

• Качество рельсового пути. Основание и направляющая должны быть установлены ровно, иначе прямолинейность реза ухудшается.
• Подбор сопла и режимов. Для разных толщин металла требуется корректная настройка скорости, давления кислорода и подачи горючего газа.
• Организация газовой обвязки. Надёжные редукторы, исправные газовые рукава и огнепреградители напрямую влияют на безопасность и стабильность процесса.
• Подготовка поверхности. Сильные загрязнения, окалина и ржавчина могут ухудшать старт реза и качество кромки.
• Реальный рабочий диапазон толщин. Максимальное значение важно как ориентир, но для ежедневной работы следует оценивать наиболее частые толщины металла на участке.

Итог

ПТК CG-30 с 1 резаком — это механизированная установка для прямолинейной газокислородной резки стали, рассчитанная на аккуратный раскрой листа, вырезку полос и подготовку кромок под сварку. Модель подходит для производственных задач, где важны стабильная скорость движения, повторяемость результата и удобство серийной заготовки. Для мастерской, ремонтной базы или заготовительного поста такой аппарат помогает организовать более предсказуемый процесс резки по сравнению с ручным способом.
