Клемма заземления КЗ-53

Клемма заземления КЗ-53 ПТК — это зажим для подключения обратного сварочного кабеля к детали, столу или сборочной оснастке. Такой элемент напрямую влияет на стабильность дуги, снижение локального нагрева в точке контакта и общую надёжность сварочной цепи. Модель рассчитана на сварочный ток до 500 А и подходит для повседневной работы в мастерской, на монтажном участке и при цеховой эксплуатации.

Конструкция и назначение

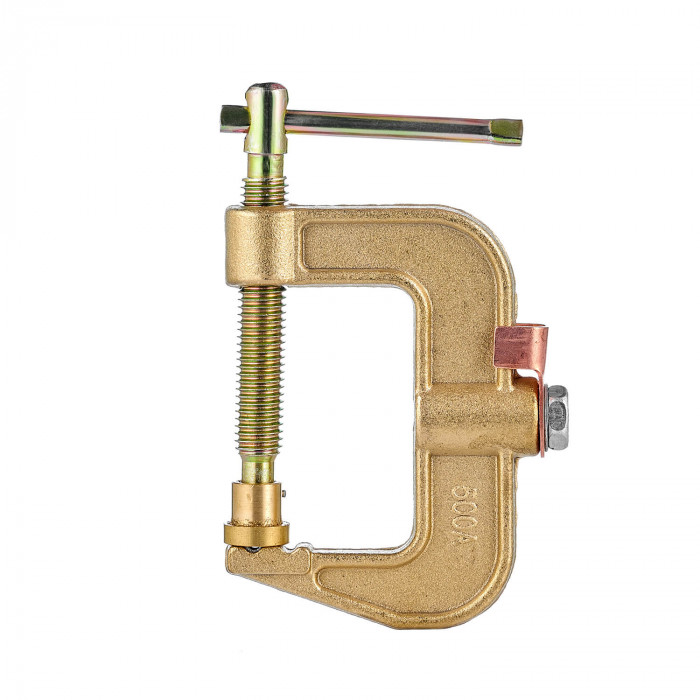

Клемма выполнена в формате струбцины с G-образным основанием. Такая схема удобна там, где требуется не просто быстрое прижатие, а именно уверенная фиксация на кромке металла, сборочном столе или токопроводящей шине. Винтовой контактный упор позволяет точно дозировать усилие зажима и добиваться плотного электрического контакта без люфта.

В отличие от простых пружинных зажимов, КЗ-53 лучше подходит для продолжительной работы на повышенных токах, когда особенно важны минимальные переходные потери и устойчивое прохождение тока. Это практичный вариант для сварочных постов, где оборудование используется регулярно и требуется предсказуемый результат при разных режимах.

Характеристики

• Модель: Клемма заземления КЗ-53
• Бренд: ПТК
• Допустимый сварочный ток: до 500 А
• Тип конструкции: струбцина с G-образным основанием
• Контактный элемент: винтовой упор
• Резьба винтового контактного упора: 12 мм
• Ширина губок: 16 мм
• Подключение: крепление под сварочный кабель

Преимущества в работе

Основная задача такой струбцины — обеспечить плотное и стабильное соединение обратного кабеля с токопроводящей поверхностью. При качественном контакте уменьшается риск перегрева в месте подключения, снижается вероятность нестабильного розжига и паразитических потерь тока. Для сварщика это означает более ровную работу дуги и меньше причин для поиска неисправностей в цепи.

Клемма заземления КЗ-53 удобна там, где деталь имеет ограниченную площадь для зажима или требуется жёсткая фиксация на определённой точке. Винтовой механизм даёт возможность надёжно закрепиться на металле разной толщины и избежать случайного смещения при перемещении кабеля. Это особенно важно при сварке на высоких токах, когда контакт должен оставаться стабильным в течение всего прохода.

Ширина губок 16 мм делает зажим компактным и достаточно универсальным для типовых производственных задач. Резьба 12 мм на винтовом упоре обеспечивает механическую прочность узла и нормальный запас по усилию прижатия.

Применение

Модель используется в составе сварочной цепи при ручной дуговой сварке (MMA), полуавтоматической сварке (MIG/MAG), аргонодуговой сварке (TIG) и других процессах, где требуется надёжное подключение обратного кабеля. Клемма подходит для работы с инверторными источниками, трансформаторными аппаратами и выпрямителями в пределах допустимого тока.

На практике такой зажим применяют:

• на сварочных постах общего назначения;
• при сборке металлоконструкций;
• в ремонтных мастерских и сервисных зонах;
• на производственных участках с регулярной сваркой стали;
• при монтаже, где важно быстро и надёжно организовать обратный провод.

Клемма заземления КЗ-53 ПТК хорошо сочетается с качественными кабелями и разъёмами, поскольку надёжность всей цепи определяется не только источником, но и состоянием каждого соединения. Для оснащения рабочего места также востребованы сварочные маски и краги сварщика, особенно при ежедневной работе на участке сварки.

На что обратить внимание при выборе

При подборе клеммы важно учитывать не только предельный ток, но и характер эксплуатации. Для кратковременных работ на малых токах подходят более простые решения, однако для постоянной нагрузки, толстого металла и продолжительных проходов предпочтительнее винтовая струбцина с жёсткой фиксацией. В этом случае контакт получается более стабильным, а риск искрения в точке подключения ниже.

Также имеет значение качество посадки кабеля и фактическое состояние контактных поверхностей. Даже надёжная клемма требует установки на очищенный металл без плотной окалины, краски и сильной коррозии. Это простое условие напрямую влияет на эффективность работы всего сварочного оборудования.

Итог

Клемма заземления КЗ-53 — рабочий вариант для тех, кому нужен понятный и надёжный зажим под ток до 500 А. G-образная струбцина, винтовой контактный упор и крепление под кабель делают её подходящей для цеховой эксплуатации, ремонта и общих сварочных работ. Для мастерской и для производственных задач это функциональное решение, которое помогает поддерживать стабильный контакт в обратной цепи и уверенную работу сварочного аппарата.
