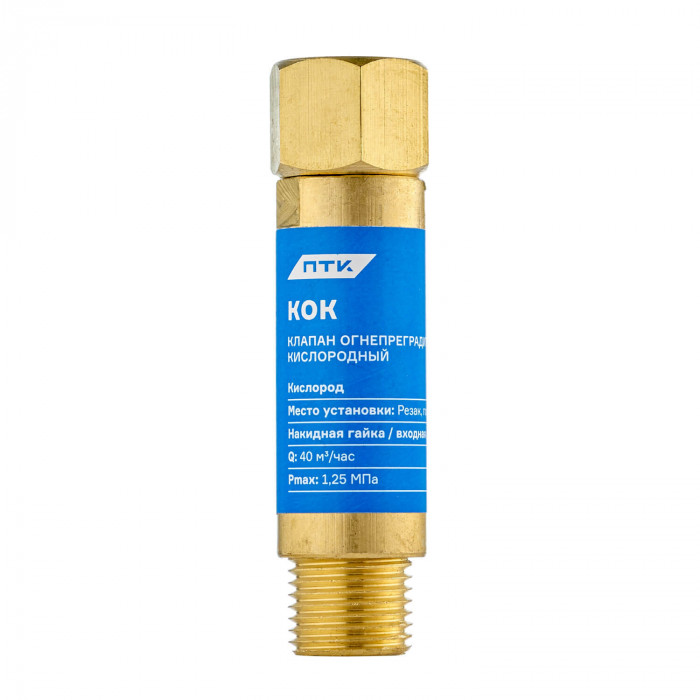

Клапан огнепреградительный кислородный КОК (на резак или горелку) М16х1,5

Клапан огнепреградительный кислородный КОК ПТК М16х1,5 — это предохранительный элемент для газовой горелки или резака, работающих с кислородом. Устанавливается непосредственно на газосварочное оборудование со стороны кислородной линии и служит для повышения безопасности при резке, нагреве и других газопламенных работах, где важно исключить обратный удар пламени и обратный поток газа.

Назначение

Кислородный клапан КОК применяется на резаках и горелках, используемых при газовой резке металла, локальном нагреве, пайке твёрдыми припоями и вспомогательных операциях в слесарно-сварочной практике. Его основная задача — защитить оборудование и оператора от опасных режимов работы, связанных с распространением пламени в обратном направлении по газовому каналу.

Такой огнепреградительный клапан востребован:

• на участке ручной кислородной резки;
• при эксплуатации пропановых и ацетиленовых резаков, где кислородная линия должна быть дополнительно защищена;
• в ремонтных мастерских и на сервисных участках;
• при ежедневной работе с газопламенным оборудованием в цеховых условиях;
• в мобильных постах газовой резки и нагрева.

Изделие устанавливается именно на горелку или резак, поэтому подходит для тех случаев, где требуется локальная защита на самом инструменте, а не только на редукторе или у баллона. Это особенно актуально при частом перемещении поста, смене оснастки и интенсивной эксплуатации оборудования.

Характеристики

Клапан огнепреградительный кислородный КОК рассчитан на работу в кислородной магистрали и совместим с оборудованием, имеющим присоединение М16х1,5. Конструкция ориентирована на стандартные резаки и газовые горелки с соответствующей резьбой подключения.

• Газ: кислород
• Место установки: на резак или горелку
• Присоединение: накидная гайка / входная резьба М16х1,5
• Пропускная способность: 40 м3/ч
• Рабочее давление: 1,25 МПа

Для удобства пересчёта рабочее давление составляет:

• 1,25 МПа
• примерно 12,5 бар
• примерно 12,7 кгс/см2

Пропускной способности 40 м3/ч достаточно для большинства типовых операций ручной кислородной резки и нагрева, где используется стандартный расход кислорода через резак или горелку. При подборе важно учитывать не только резьбу подключения, но и фактический режим работы оборудования, чтобы клапан не ограничивал подачу газа на рабочих расходах.

Для данного изделия не применяются номера мундштуков или наконечников, поскольку это не режущий инструмент, а защитная арматура кислородной линии. Толщина разрезаемого металла, расход газа на конкретной операции, длина инструмента и максимальная толщина резки определяются уже характеристиками самого резака или газовой горелки, на которые установлен клапан.

Конструкция

Кислородный клапан КОК выполнен как компактный встраиваемый предохранительный узел для установки непосредственно на газопламенный инструмент. Он монтируется в кислородный канал резака или горелки через резьбовое соединение М16х1,5 с накидной гайкой, что соответствует распространённому формату подключения в газосварочной оснастке.

По своему назначению это не инжекторная и не безинжекторная горелка, а элемент защиты газовой магистрали. Его работа направлена на решение двух ключевых задач:

• предотвращение прохождения пламени в обратном направлении;
• снижение риска обратного потока кислорода в нештатной ситуации.

Установка непосредственно на резак или горелку позволяет разместить защиту максимально близко к зоне смешения газов и к рабочей части оборудования. Такой подход повышает безопасность поста и упрощает компоновку системы, особенно если используются стандартные газовые рукава и типовые редукторы на баллонной оснастке.

При подборе важно соблюдать совместимость по типу газа и резьбе. Кислородный огнепреградитель должен устанавливаться только в кислородную линию. Использование не по назначению недопустимо.

Расходные элементы

Сам клапан огнепреградительный не относится к быстроизнашиваемым мундштукам, но требует периодического контроля состояния соединений и соблюдения правил эксплуатации газопламенного оборудования. При установке и обслуживании необходимо проверять герметичность резьбовых соединений, отсутствие загрязнений и механических повреждений корпуса.

В составе газового поста с таким клапаном обычно применяются:

• газовые рукава — для стабильной подачи кислорода и горючего газа от источника к инструменту;
• редукторы — для точной установки рабочего давления на кислородной и горючей линии;
• огнепреградители на других участках системы — если схема поста требует дополнительной ступени защиты у редуктора или на выходе из баллона.

Если на резаке или горелке предусмотрены сменные мундштуки, их замена выполняется отдельно, по регламенту конкретного инструмента. Сам клапан КОК меняют при обнаружении повреждений, нарушении герметичности, следов перегрева или после нештатной ситуации, связанной с обратным ударом пламени.

Клапан огнепреградительный кислородный КОК ПТК М16х1,5 — практичное решение для оснащения газосварочного поста, где требуется базовая и понятная по монтажу защита кислородной линии на резаке или горелке. Такой элемент особенно уместен при регулярной эксплуатации оборудования в мастерской, на монтажной площадке и в условиях цеховой работы.
