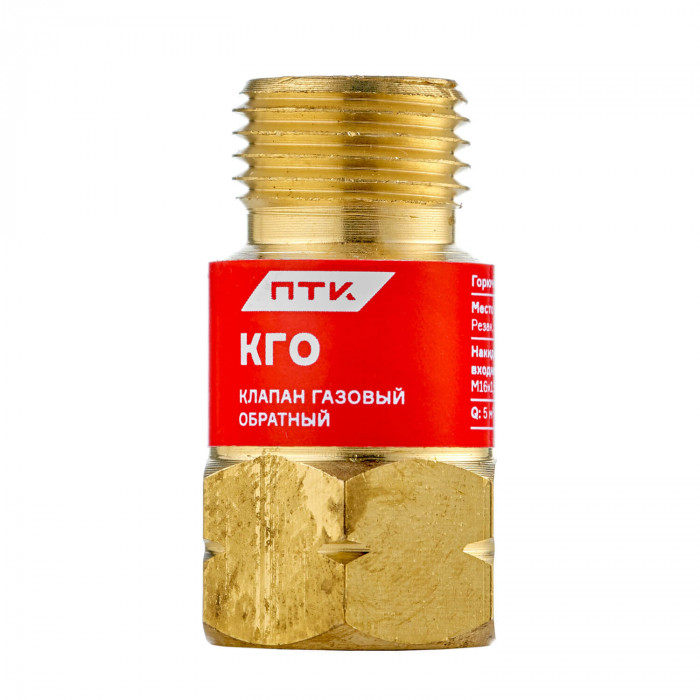

Клапан газовый обратный КГО (на резак или горелку) М16х1,5LH

Клапан газовый обратный КГО ПТК М16х1,5LH предназначен для установки на газовый резак или горелку при работе с ацетиленом, пропан-бутаном и метаном. Это предохранительный элемент газопламенного оборудования, который предотвращает обратный ход газа и повышает безопасность при сварке, пайке, нагреве и резке металла.

Назначение

Клапан применяется в составе газовых горелок и резаков, где требуется исключить обратное движение горючего газа по линии подачи. Такой узел особенно востребован при ежедневной эксплуатации оборудования на участке сварки, в ремонтной мастерской и при монтажных работах.

КГО устанавливается непосредственно на резак или горелку и работает с горючими газами:

• ацетиленом;
• пропан-бутаном;
• метаном.

Основная задача клапана — стабилизировать работу газовой линии и снизить риск аварийных ситуаций, связанных с обратным потоком газа. Это важно при выполнении:

• газовой сварки тонколистовых и средних по толщине деталей;
• пайки твёрдыми и мягкими припоями;
• локального нагрева металла;
• кислородной резки в составе резака.

Сам клапан не определяет толщину свариваемого или разрезаемого металла — этот параметр зависит от типа горелки или резака, установленного мундштука, давления газов и режима работы. Однако наличие обратного клапана особенно желательно при работе с ручным газопламенным инструментом, где важны устойчивость подачи и безопасность персонала.

Характеристики

Клапан газовый обратный КГО на резак или горелку с присоединением М16х1,5LH рассчитан на стандартные условия эксплуатации в системах подачи горючего газа. Модель подходит для оснащения бюджетного и массового парка газопламенного инструмента.

• Тип изделия: газовый обратный клапан
• Место установки: на резак или горелку
• Горючий газ: ацетилен, пропан-бутан, метан
• Присоединение: накидная гайка / входная резьба М16х1,5LH
• Пропускная способность: 5 м³/ч
• Рабочее давление: 0,3 МПа

Рабочее давление 0,3 МПа соответствует:

• 3 бар;
• примерно 3,06 кгс/см².

Пропускной способности 5 м³/ч достаточно для большинства ручных операций с газовыми горелками и резаками, применяемыми в слесарно-сварочной практике. Клапан не является регулирующим устройством и не заменяет редукторы, а работает как защитный элемент в газовой магистрали.

Соответствие по мундштукам и толщине металла

Для обратного клапана не применяются номера наконечников или мундштуков как собственная характеристика. Эти параметры относятся к самой горелке или резаку, на который он устанавливается. Поэтому таблица подбора имеет следующий практический смысл:

При подборе важно ориентироваться не на толщину металла, а на совместимость клапана по типу газа, рабочему давлению и резьбовому присоединению.

Конструкция

Клапан газовый обратный КГО выполнен как линейный предохранительный узел для монтажа в тракт подачи горючего газа. Он не относится к инжекторным или безинжекторным горелкам как самостоятельный рабочий инструмент, а является вспомогательным элементом их оснастки.

Конструктивно изделие рассчитано на установку на резак или горелку с резьбой М16х1,5LH. Левая резьба применяется на линиях горючих газов и соответствует принятой практике подключения газопламенного оборудования. Такое исполнение снижает риск ошибочного монтажа в кислородную линию.

• Тип установки: на корпус резака или горелки
• Присоединение: М16х1,5LH, накидная гайка / входная резьба
• Назначение по линии: горючий газ
• Совместимость: оборудование для ацетилена, пропана и метана

Клапан встраивается в газовый тракт без изменения штатной схемы работы оборудования. При монтаже важно соблюдать направление потока, чистоту резьбового соединения и герметичность стыка. После установки рекомендуется обязательная проверка соединений на утечки с применением безопасного контрольного состава.

На практике такие клапаны используют как на новых постах газовой сварки и резки, так и при дооснащении уже работающих горелок и резаков. Для цеховой эксплуатации это простой способ повысить уровень безопасности без сложной модернизации оборудования.

Расходные элементы

Сам клапан не относится к быстроизнашиваемым мундштукам, но работает в связке с расходными и комплектующими элементами газопламенного поста. Его состояние следует периодически контролировать, особенно при интенсивной работе, загрязнённой газовой линии или частых переподключениях оборудования.

При обслуживании газовой горелки или резака обычно проверяют:

• состояние мундштуков и наконечников;
• герметичность соединений;
• исправность клапанов и предохранительных устройств;
• состояние уплотнений и резьбы.

Замена клапана выполняется при механическом повреждении корпуса, нарушении герметичности, нестабильной пропускной способности или после длительной эксплуатации в тяжёлых условиях. Монтаж и демонтаж проводят на отключённом оборудовании, без давления в системе, с обязательной последующей проверкой соединения.

Для корректной и безопасной работы клапана на резаке или горелке целесообразно использовать совместимые газовые рукава, исправные редукторы и огнепреградители. Такой комплект особенно важен при работе с ацетиленом и пропан-бутаном, когда стабильность подачи газа напрямую влияет на безопасность поста и повторяемость режима.

Клапан газовый обратный КГО ПТК М16х1,5LH подходит как рабочий вариант для сервисного участка, монтажной бригады и небольшого производства, где требуется надёжная защита линии горючего газа без усложнения схемы подключения.
