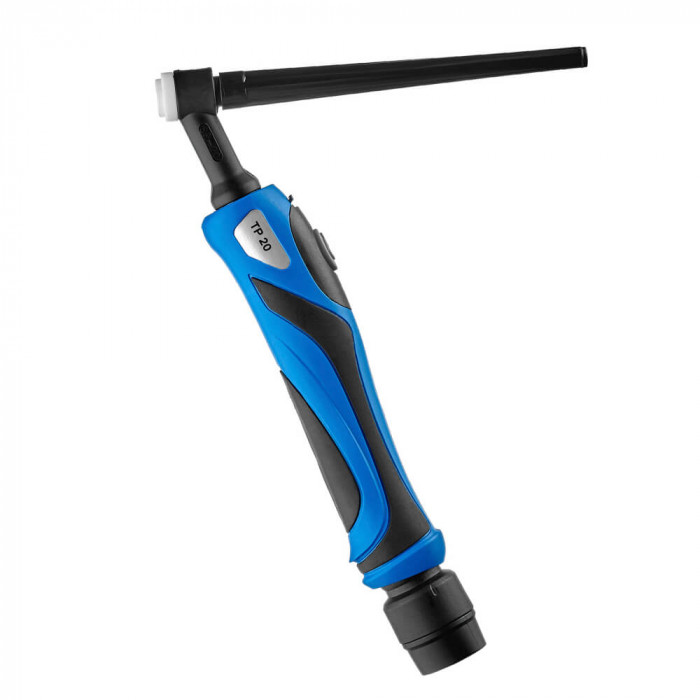

Горелка TIG TP 20 (ОКС 35-50, б/р, 2PIN) 8м TBW2002-08

Горелка TIG TP 20 (ОКС 35-50, б/р, 2PIN) 8м TBW2002-08 — водоохлаждаемая аргонодуговая горелка для ручной TIG-сварки при стабильной длительной нагрузке. Модель рассчитана на работу с источниками, оснащёнными подключением ОКС 35-50 и управляющим разъёмом 2PIN, и подходит для задач, где важны устойчивое охлаждение, уверенное ведение шва и достаточный рабочий радиус. Такая горелка востребована на участке сварки нержавеющих сталей, углеродистых сталей, а также для сварки алюминия в режиме переменного тока.

Характеристики

• Тип процесса: аргонодуговая сварка TIG.
• Охлаждение: водяное, для продолжительной работы на повышенных токах.
• Сварочный ток при ПВ 100% DC: 250 А.
• Сварочный ток при ПВ 100% AC: 220 А.
• Диаметр вольфрамового электрода: 1,0–3,2 мм.
• Расход охлаждающей жидкости: 1,5 л/мин.
• Максимальная температура воды: до 60 °C.
• Расход защитного газа: 7–18 л/мин.
• Управление: кнопка на рукоятке.
• Тип головки: фиксированная.
• Подключение: ОКС 35-50, без разъёма силового центрального типа, управляющий разъём 2PIN.
• Длина кабель-пакета: 8 м.

По току и типу охлаждения эта горелка ориентирована на ежедневную эксплуатацию в цеховых условиях, где воздушного охлаждения уже недостаточно. Водоохлаждаемая конструкция снижает перегрев рукоятки и кабель-пакета, что особенно важно при длинных проходах, сварке толстостенных деталей и серийной работе.

Диапазон электродов 1,0–3,2 мм позволяет использовать горелку как на тонколистовых изделиях, так и на более массивных заготовках. На малых диаметрах удобно выполнять аккуратные швы на нержавейке и тонких конструкциях, на электродах 2,4 и 3,2 мм — вести более энергоёмкие операции при сборке рам, корпусов, трубных узлов и технологической оснастки.

Фиксированная головка обеспечивает жёсткую и предсказуемую геометрию горелки. Это практично там, где сварщик работает в повторяющихся положениях и ценит стабильный вылет электрода, одинаковый угол наклона и понятную эргономику. Кнопочное управление подходит для стандартной схемы запуска дуги с аппаратом TIG, где не требуется выносной регулятор на рукоятке.

Применение

Горелка ПТК TIG TP 20 применяется с TIG-источниками и инверторами, поддерживающими подключение через ОКС 35-50 и 2PIN. Она подходит для ручной аргонодуговой сварки в режиме постоянного тока (DC) и переменного тока (AC), поэтому может использоваться как для сталей, так и для алюминиевых сплавов. Это рабочий вариант для сервисного участка, производственной мастерской, сборочного поста и небольшого цеха, где требуется надёжная оснастка для регулярной эксплуатации.

Модель уместна в следующих задачах:

• сварка нержавеющей стали с высокими требованиями к внешнему виду шва;
• сварка углеродистых и низколегированных сталей в среде аргона;
• для сварки алюминия и алюминиевых сплавов в AC-режиме;
• изготовление баков, кожухов, рам, корпусов и трубных элементов;
• ремонтные работы, где нужна длинная и манёвренная горелка с выносом до 8 метров;
• серийные операции при стабильной продолжительности включения.

Длина кабель-пакета 8 м даёт больше свободы на рабочем месте: источник можно разместить вне непосредственной зоны сварки, а сварщику проще работать вокруг крупной конструкции, не переставляя аппарат слишком часто. Это удобно при сборке габаритных изделий, работе на стапелях и в условиях, где доступ к детали ограничен.

Для нормальной эксплуатации водоохлаждаемой горелки требуется блок охлаждения с достаточным расходом жидкости. При подключении важно соблюдать стабильную циркуляцию и не допускать перегрева охлаждающего контура, особенно на токах, близких к номинальным. Для формирования качественного шва также стоит подобрать подходящие горелки TIG расходные элементы по типоразмеру, а для корректной подачи защитного газа — использовать надёжные редукторы.

На практике Горелка TIG TP 20 (ОКС 35-50, б/р, 2PIN) 8м TBW2002-08 хорошо подходит там, где важен баланс между токовой нагрузкой, удобством подключения и увеличенной длиной кабеля. Она рассчитана не на эпизодическое применение, а на уверенную работу при реальных производственных режимах, когда оснастка должна выдерживать продолжительный цикл и сохранять стабильность сварочного процесса.
