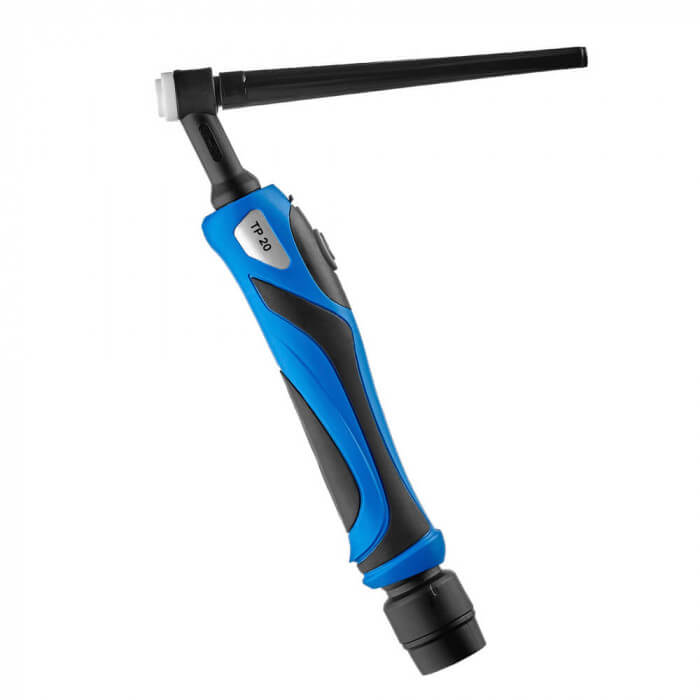

Горелка TIG TP 20 (ОКС 35-50, б/р, 2PIN) 4м TBW2002-04

Горелка TIG TP 20 (ОКС 35-50, б/р, 2PIN) 4м TBW2002-04 предназначена для аргонодуговой сварки неплавящимся вольфрамовым электродом в среде защитного газа. Это водоохлаждаемая TIG-горелка для стабильной работы на повышенных токах при ежедневной эксплуатации, когда важны устойчивое охлаждение, уверенный поджиг и удобное подключение к сварочному источнику. Модель подходит для цеховой работы, сервисного участка и производственных задач, где требуется аккуратный шов на углеродистых и нержавеющих сталях, а также для сварки алюминия на переменном токе.

Горелка для TIG-сварки с водяным охлаждением

Модель ПТК TP 20 рассчитана на подключение через ОКС 35-50, газовый канал без разъёма и управляющий разъём 2PIN. Такая конфигурация востребована на аппаратах, где предусмотрено кнопочное управление на рукоятке и отдельное подключение силовой, газовой и управляющей линии. Фиксированная головка обеспечивает жёсткую и предсказуемую геометрию горелки, что удобно при серийной сварке однотипных узлов.

За счёт водяного охлаждения горелка уверенно работает на токах до 250 А на постоянном токе и до 220 А на переменном токе при ПВ 100%. Это важный параметр для тех случаев, когда аргонодуговая сварка ведётся без длительных пауз, а нагрев оснастки и рукоятки должен оставаться в контролируемых пределах.

Характеристики

• Процесс сварки: аргонодуговая сварка (TIG/GTAW) с неплавящимся вольфрамовым электродом.
• Сварочный ток при ПВ 100% DC: 250 А.
• Сварочный ток при ПВ 100% AC: 220 А.
• Тип охлаждения: водяное, для продолжительной работы на высоких токах.
• Диаметр вольфрамового электрода: 1,0-3,2 мм.
• Расход охлаждающей жидкости: 1,5 л/мин.
• Максимальная температура воды: до 60 °C.
• Расход защитного газа: 7-18 л/мин в зависимости от режима и диаметра сопла.
• Управление: кнопка на рукоятке.
• Тип головки: фиксированная.
• Подключение: ОКС 35-50, б/р, 2PIN.
• Длина пакета: 4 м, удобна для работы у стола, на сборочном посту и возле крупногабаритной заготовки.

Применение

Горелка TIG TP 20 (ОКС 35-50, б/р, 2PIN) 4м TBW2002-04 используется с TIG-источниками, поддерживающими подключение кнопки управления 2PIN и рассчитанными на работу с водоохлаждаемой оснасткой. Она подходит для сварки коррозионностойких сталей, низкоуглеродистых сталей, медных сплавов и алюминия, когда требуется точный контроль сварочной ванны и чистая поверхность шва.

На практике такая TIG-горелка востребована:

• при изготовлении ёмкостей, рам, корпусов и трубных узлов;
• на участках, где выполняют длинные проходы без перегрева рукоятки;
• в работах по нержавейке с повышенными требованиями к внешнему виду шва;
• для сварки алюминия на AC-режимах;
• в мастерской и на производстве, где важна совместимость с распространёнными разъёмами подключения.

Для стабильной работы горелки важно использовать исправный блок охлаждения с достаточным расходом жидкости, а также правильно подбирать горелки TIG и комплектующие по току и типу подключения для конкретного источника. На посту также востребованы редукторы, позволяющие точно настроить подачу аргона в рабочем диапазоне 7-18 л/мин.

С точки зрения эксплуатации водоохлаждаемая установка особенно оправдана там, где воздушного охлаждения уже недостаточно: при длительных циклах, сварке толстостенных деталей и работе на токах, близких к номинальным. При корректной настройке расхода газа, охлаждения и выборе вольфрамового электрода в диапазоне 1,0-3,2 мм горелка обеспечивает стабильное ведение дуги и предсказуемое формирование шва.

Бюджетный сегмент делает эту модель практичным вариантом для оснащения нового поста или замены штатной оснастки без перехода на нестандартные схемы подключения. Для предприятий и сервисных мастерских это рабочее решение, где важны понятная совместимость, достаточный токовый запас и нормальная приспособленность к ежедневной нагрузке.
