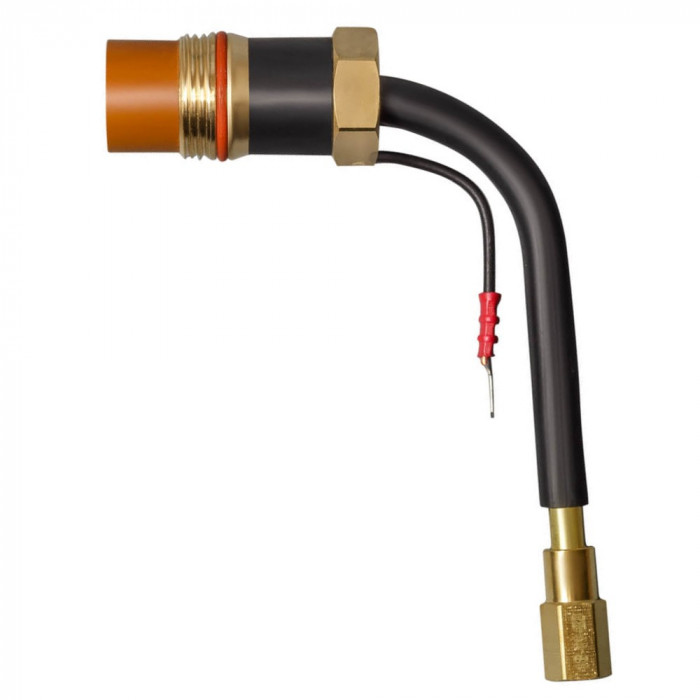

Головка плазмотрона CP 101 GUF9506

Головка плазмотрона CP 101 GUF9506 — корпусной узел для плазменной горелки серии CP 101, применяемой на установках воздушно-плазменной резки CUT. Деталь используется для присоединения шлейфа, точной фиксации рабочих элементов и сохранения стабильной геометрии узла в процессе резки. Такая головка востребована при ремонте плазменного резака, плановом сервисе и восстановлении штатной работы оборудования на участке раскроя металла, в мастерской и при ежедневной цеховой эксплуатации.

Назначение и роль узла в работе плазмотрона

Головка является одной из ключевых деталей плазменной горелки: через неё формируется правильное соединение шлейфа с резаком, удерживаются посадочные элементы и обеспечивается стабильность токоподвода и подачи воздуха. От состояния этого узла зависит герметичность, надёжность сборки и корректная работа расходников в зоне реза.

При износе или повреждении головки плазмотрона ухудшается не только механическая фиксация элементов, но и общая стабильность процесса. Это может проявляться в затруднённом поджиге, нестабильной плазменной струе, перегреве соединений и снижении качества кромки. Поэтому замена корпусного узла обычно выполняется не только при явной поломке, но и при заметном ухудшении работы резака.

Совместимость

Узел предназначен для плазмотронов CP 101, используемых в составе аппаратов плазменной резки серии CUT. Головка применяется как штатная сменная деталь при обслуживании и ремонте плазменной горелки соответствующего типоразмера.

• Подходит для плазменных резаков с плазмотроном CP 101.
• Используется на установках воздушно-плазменной резки CUT, где установлен резак данного типа.
• Рассчитана на подключение шлейфа через внутреннюю резьбу 3/8–24UNF.
• Применяется как замена изношенной или повреждённой головки при восстановлении работоспособности плазменной горелки.

При подборе важно учитывать не только обозначение плазмотрона, но и тип резьбового присоединения. Совпадение по резьбе и посадочным поверхностям исключает перекос при сборке, снижает риск подсоса воздуха и помогает сохранить стабильный режим резки. На практике это особенно важно для производственных задач, где оборудование работает в течение всей смены и простой из-за мелкого узла приводит к остановке процесса.

Характеристики

• Тип: головка плазмотрона, корпусной соединительный узел.
• Совместимая серия: CP 101.
• Применение: плазменные резаки CUT.
• Присоединение шлейфа: внутренняя резьба 3/8–24UNF.
• Бренд: ПТК.

Конструктивно головка работает в условиях постоянной тепловой и механической нагрузки. Для таких деталей критичны точность резьбы, сохранение геометрии посадочных мест и устойчивость к рабочему нагреву. Исправный корпусной узел обеспечивает корректную сборку плазмотрона и нормальную работу расходных элементов без перекоса и лишней нагрузки на соединение.

При обслуживании плазменной установки имеет смысл одновременно проверять состояние сопла, электрода, защитных элементов и шлейфа. Для безопасной и стабильной работы на посту также подбирают редукторы, защитные очки и кабели и разъёмы, если требуется комплексное восстановление оснастки резака.

Когда менять

Замена головки требуется при износе резьбы, нарушении герметичности, механических повреждениях корпуса и ухудшении качества реза. Даже если основные расходники ещё пригодны к работе, повреждённая головка может вызывать нестабильность дуги и ускоренный износ соседних элементов.

• Неровная дуга — плазменная струя работает нестабильно, линия реза уходит, кромка получается менее ровной.
• Затруднённый поджиг — резак срабатывает не с первого раза, появляются перебои при начале резки.
• Повышенное разбрызгивание — увеличивается количество грата, растёт объём последующей зачистки.
• Перегрев соединения — возможен при плохом контакте, износе резьбы или нарушении посадки элементов.
• Подсос воздуха или утечка — проявляется нестабильной работой резака и падением качества кромки.
• Трещины, прогар, деформация корпуса — прямое основание для замены узла.
• Срыв или износ резьбы — не позволяет надёжно подключить шлейф и сохранить герметичность.

Своевременная замена головки плазменного резака позволяет избежать внепланового простоя, сохранить ресурс плазмотрона и поддерживать предсказуемое качество резки. Для сервисного участка и цеховой эксплуатации это особенно важно при интенсивной работе и частой смене расходников. После установки нового узла рекомендуется проверить плотность всех соединений и аккуратность сборки, без перетяжки резьбовой части.

Альтернативные названия

• головка плазмотрона
• головка плазменного резака
• головка плазменной горелки
• корпусная головка плазмотрона
• головка резака CP 101
• torch head

Головка плазмотрона CP 101 GUF9506 подходит для обслуживания резаков CP 101 и применяется как рабочий вариант для восстановления штатной сборки плазменной горелки без замены плазмотрона в сборе. Это рациональное решение для ремонта, регламентного обслуживания и поддержания стабильной работы оборудования на участке плазменной резки.
