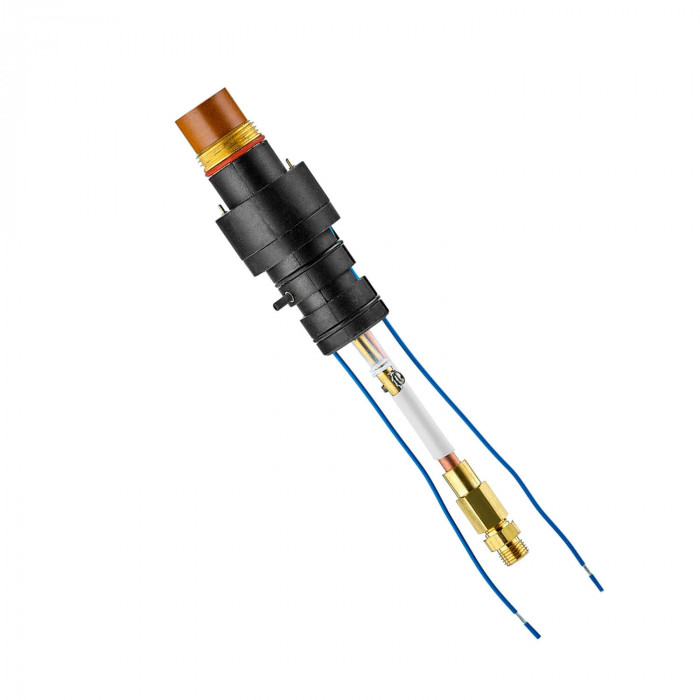

Головка плазмотрона ACP 101 GUF0101

Головка плазмотрона ACP 101 GUF0101 ПТК — сменный узел для ручного плазменного резака серии ACP 101, который отвечает за корректное присоединение шлейфа и стабильную сборку плазмотрона. Деталь применяется в составе оборудования воздушно-плазменной резки CUT и используется при ремонте, регламентном обслуживании и восстановлении работоспособности резака на участке резки, в сервисной мастерской и при ежедневной цеховой эксплуатации.

Назначение и область применения

Эта головка плазменного резака служит базовым соединительным элементом в конструкции плазмотрона. Через неё обеспечивается точная стыковка кабельно-шлангового пакета, правильное положение рабочих компонентов и надёжность соединения при тепловых и механических нагрузках. Для плазменной резки такая деталь критична: от состояния головки зависит стабильность подачи тока и воздуха, герметичность соединения и повторяемость результата по всей длине реза.

Головка плазмотрона ACP 101 GUF0101 востребована там, где оборудование работает регулярно: на заготовительном участке, в ремонтной зоне, в металлообработке и в мастерской. При замене важно сохранять полное соответствие штатной конфигурации резака по серии и типу присоединения.

Совместимость

Узел рассчитан на применение с плазмотронами и плазменными резаками серии ACP 101. Деталь устанавливается в составе ручного резака CUT с соответствующим исполнением подключения шлейфа.

• Подходит для плазмотрона ACP 101.
• Используется в составе плазменного резака CUT серии ACP 101.
• Совместима с конфигурацией, где предусмотрено присоединение шлейфа через внутреннюю резьбу 3/8–24UNF.
• Применяется как сменная головка резака CUT при плановом обслуживании и ремонте.

Перед установкой необходимо проверить серию резака, исполнение посадочных зон и тип резьбового соединения. Для плазмотрона даже небольшое расхождение по присоединению может привести к люфту, нарушению герметичности и нестабильной работе в процессе резки.

Характеристики

• Тип: головка плазмотрона.
• Назначение: для плазменного резака CUT / плазмотрона ACP 101.
• Модель: ACP 101 GUF0101.
• Бренд: ПТК.
• Присоединение к шлейфу: внутренняя резьба 3/8–24UNF.

Головка работает в зоне постоянных циклов нагрева и охлаждения, вибрации и механической нагрузки от кабельно-шлангового пакета. Поэтому для таких комплектующих особенно важны точность резьбы, корректная геометрия посадочных поверхностей и жёсткость соединения. При исправной головке плазмотрона резак сохраняет штатную сборку, а расходные элементы устанавливаются без перекоса и лишнего напряжения в узле.

На практике это влияет не только на ресурс самого резака, но и на стабильность процесса резки тонколистового и конструкционного металла. Для производственных задач это важно с точки зрения качества кромки, повторяемости прохода и снижения количества внеплановых остановок оборудования.

Когда менять

Замена головки требуется при механическом износе, повреждении резьбы, деформации посадочных зон или появлении признаков негерметичного соединения. Даже если основные расходники плазмотрона заменены вовремя, изношенный соединительный узел может ухудшать работу всего резака.

• Плазменная дуга зажигается нестабильно или работает с перебоями.
• Появляется неровный рез и ухудшается повторяемость линии.
• Увеличивается количество грата и тепловое влияние на кромку.
• Возникает избыточное разбрызгивание металла в зоне реза.
• Обнаружены следы перегрева, прогара или деформации корпуса узла.
• Повреждена внутренняя резьба, из-за чего невозможно надёжно присоединить шлейф.
• Появляются люфт, подсос воздуха или нестабильный электрический контакт.

Своевременная замена позволяет сохранить нормальную геометрию сборки плазмотрона и снизить нагрузку на смежные элементы. Это особенно актуально при серийной резке, когда оборудование работает длительными циклами и любое отклонение быстро отражается на качестве кромки и производительности участка.

При обслуживании резака имеет смысл одновременно проверять состояние кабельно-шлангового пакета, посадочных соединений и других расходников плазмотрона. Для безопасной и стабильной работы на посту резки также обычно используют редукторы, сварочные маски и краги сварщика.

Альтернативные названия

• головка плазмотрона
• головка плазменного резака
• головка резака CUT
• torch head
