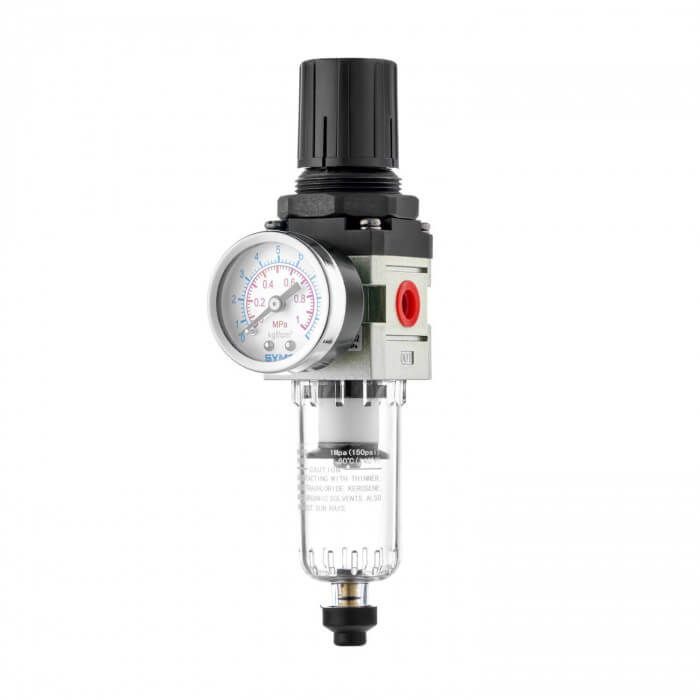

Фильтр-регулятор к аппаратам воздушно-плазменной резки

Фильтр-регулятор к аппаратам воздушно-плазменной резки ПТК предназначен для подготовки сжатого воздуха перед подачей в плазморез. Узел одновременно очищает воздушный поток от механических примесей и позволяет точно выставить рабочее давление, что напрямую влияет на стабильность плазменной дуги, качество реза и ресурс расходных элементов. Для сервисного участка, небольшой мастерской и повседневной эксплуатации это практичное решение, когда требуется поддерживать предсказуемые параметры резки без сложной пневматической обвязки.

Фильтр-регулятор для плазменной резки: назначение и особенности

При воздушно-плазменной резке качество подготовки воздуха имеет такое же значение, как исправность самого источника. Если в магистраль попадают влага, пыль, окалина или масляный аэрозоль, это отражается на формировании плазменной струи, увеличивает износ сопел и электродов, а также может ухудшать чистоту кромки. Фильтр-регулятор к аппаратам воздушно-плазменной резки решает две основные задачи: очищает сжатый воздух и стабилизирует его давление в заданном диапазоне.

Модель ПТК ориентирована на стандартные задачи плазменной резки в условиях цеховой эксплуатации и на участке металлообработки. Компактное исполнение упрощает установку в пневмолинию рядом с аппаратом, а понятная схема подключения делает этот узел удобным для регулярной работы без лишних настроек.

Характеристики

• Рабочее давление: 0–1,0 МПа.
• Максимальное входное давление: 1,5 МПа.
• Диапазон регулирования давления: 0,05–0,85 МПа.
• Точность фильтрации: 5 мкм.
• Присоединительная резьба: G1/4-B.
• Наружный диаметр ниппелей: 9 мм.

Диапазон регулировки 0,05–0,85 МПа позволяет точно подстроить подачу воздуха под требования конкретного аппарата воздушно-плазменной резки и режим реза. Это важно при работе с различной толщиной металла, когда отклонение давления может привести либо к нестабильному поджигу и потере концентрации дуги, либо к перерасходу воздуха и ускоренному износу расходников.

Тонкость фильтрации 5 мкм достаточна для задержания большинства механических загрязнений, которые встречаются в обычной пневмосети: частиц ржавчины, окалины, пыли и продуктов износа компрессорной линии. За счёт этого фильтр-регулятор помогает снизить риск засорения каналов плазмотрона и поддерживает более устойчивую работу оборудования при ежедневной нагрузке.

Подключение через резьбу G1/4-B делает изделие совместимым с распространённой пневматической арматурой. Ниппели с наружным диаметром 9 мм подходят для типовых схем присоединения воздушных рукавов, используемых в мастерских и на производственных участках.

Применение

Фильтр-регулятор ПТК используется в составе систем подготовки воздуха для аппаратов воздушно-плазменной резки при раскрое листового металла, резке профильной трубы, демонтажных работах, изготовлении металлоконструкций и обслуживании техники. Он подходит для задач, где требуется стабильный поток очищенного воздуха и возможность быстро выставить нужное давление без отдельного набора пневмокомпонентов.

Такой узел особенно полезен в случаях, когда компрессорная сеть не обеспечивает достаточно чистый воздух. Даже при исправном компрессоре в магистрали нередко присутствуют твёрдые частицы, которые негативно влияют на плазмотрон. Установка фильтра-регулятора перед источником или в непосредственной близости от него помогает сделать работу оборудования более предсказуемой и сократить влияние состояния пневмолинии на результат резки.

Фильтр-регулятор к аппаратам воздушно-плазменной резки уместен как при нерегулярном использовании плазмореза в небольшой мастерской, так и при постоянной загрузке на производственном участке. Его применяют при резке углеродистой стали, нержавеющих сталей и других токопроводящих материалов, где качество воздушной подготовки отражается на чистоте реза, ширине пропила и стабильности дуги.

В реальной эксплуатации этот узел рационально использовать совместно с газовыми рукавами подходящего сечения и стойкости к рабочему давлению, а также с кабелями и разъёмами для корректного подключения плазменного оборудования. На участке резки также востребованы защитные очки и средства индивидуальной защиты, особенно при зачистке кромок и вспомогательных операциях после раскроя металла.

Для бюджетного сегмента это функциональный вариант, который закрывает базовую, но критически важную задачу подготовки воздуха. При правильной установке и своевременном обслуживании фильтрующего элемента регулятор помогает поддерживать рабочие параметры плазмореза на стабильном уровне, уменьшает влияние перепадов давления в линии и способствует более ровной и контролируемой резке.
