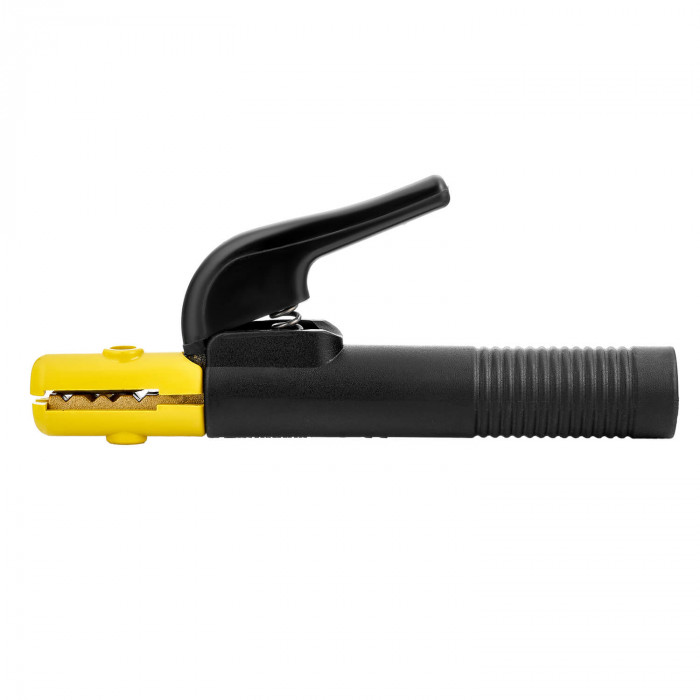

Электрододержатель ЭД-50-2-I

Электрододержатель ПТК ЭД-50-2-I предназначен для ручной дуговой сварки покрытым электродом и используется как рабочий элемент в цепи MMA. Он обеспечивает надёжную фиксацию электрода, стабильный подвод сварочного тока и удобное удержание при выполнении швов в разных пространственных положениях. Для участка, где важны простая эксплуатация, ремонтопригодность и уверенная работа при ежедневной нагрузке, такой держатель остаётся практичным решением.

Электрододержатель для ручной дуговой сварки MMA

Модель ЭД-50-2-I рассчитана на работу со сварочным током до 500 А, что позволяет использовать её в широком диапазоне задач: от сборки металлоконструкций до ремонтно-монтажных операций на производстве, в мастерской или на сервисном участке. Конструкция ориентирована на уверенный контакт с электродом и безопасную работу сварщика за счёт изолированных наружных элементов.

Электрододержатель ЭД-50-2-I выполнен с открытой головкой и пружинным зажимом. Такая схема упрощает установку электрода, ускоряет его замену и помогает сварщику быстро подобрать удобный угол ведения шва. Наличие нескольких проточек на губках позволяет фиксировать электрод в различных положениях, что особенно важно при сварке в стеснённых зонах, на вертикали и при потолочных проходах.

Характеристики

• Тип изделия: электрододержатель для ручной дуговой сварки покрытым электродом.
• Процесс: MMA.
• Номинальное применение: подвод сварочного тока к штучному электроду и его механическая фиксация.
• Максимальный сварочный ток: до 500 А.
• Конструкция головки: открытый тип.
• Механизм зажима: пружинный.
• Материал токопровода и прижима: латунь.
• Фиксация электрода: 4 проточки на губках, установка в 4 пространственных положениях.
• Углы установки электрода: 45°, 90°, 135°, 180°.
• Подключение кабеля: намотка на медную пластину с зажимом потайной гайкой М12 под внутренний шестигранник.
• Изоляция: полностью изолированные наконечники и рукоятка.
• Материалы корпуса и изоляции: механически и термически стойкие.
• Маркировка ЭД-50-2-I: ориентирована на подключение кабеля сечением 50 мм2 для медного проводника и 70 мм2 для омеднённого алюминия.
• Бренд: ПТК.

Конструктивные особенности

Важное преимущество этой модели — сочетание простой механики и достаточного запаса по току. Латунные токоведущие элементы хорошо подходят для стабильного токоподвода в условиях цеховой эксплуатации. Пружинный зажим поддерживает уверенное удержание электрода без сложных регулировок, а открытая форма головки облегчает доступ при замене расходника в перчатках.

Четыре проточки на зажимных губках дают сварщику больше свободы в выборе положения электрода. На практике это означает, что один и тот же держатель удобно использовать при сварке угловых, стыковых и тавровых соединений, а также при работе в местах, где прямой подвод электрода затруднён. Возможность установки под углами 45°, 90°, 135° и 180° помогает точнее контролировать дугу и ванну расплава.

Отдельно стоит отметить способ подключения сварочного кабеля. Намотка на медную пластину с последующей фиксацией гайкой М12 обеспечивает плотный механический и электрический контакт. Для производственных задач это важно с точки зрения снижения локального нагрева в месте соединения, уменьшения потерь и повышения общей надёжности сварочной цепи.

Полная изоляция рукоятки и наконечников повышает безопасность при работе, особенно когда сварка ведётся в переменных положениях, в монтажных условиях и при частом перехвате инструмента. Материалы, устойчивые к нагреву и механическим воздействиям, позволяют использовать держатель как рабочий вариант для регулярной эксплуатации.

Применение

Электрододержатель ПТК ЭД-50-2-I применяется с источниками для MMA-сварки, где используются покрытые электроды и сварочные токи до 500 А. Он подходит для сборки и ремонта металлоконструкций, сварки строительных элементов, выполнения монтажных швов, восстановительных работ и общепромышленных операций с углеродистыми и низколегированными сталями. В зависимости от типа электрода и режима сварки держатель можно использовать как на стационарном посту, так и при выездных работах.

Модель уместна там, где требуется простой и понятный инструмент без сложного обслуживания: в небольшой мастерской, на участке ремонта, в коммунальной службе, на строительной площадке или в цехе металлообработки. Бюджетный сегмент делает этот электрододержатель рациональным выбором для оснащения нескольких постов сразу, а также для замены штатной оснастки на действующем производстве.

Для стабильной работы держатель обычно комплектуют качественными кабелями и разъёмами, подобранными по сечению и токовой нагрузке. При ручной дуговой сварке также востребованы сварочные маски с корректно настроенным затемнением и краги сварщика, обеспечивающие защиту рук при частой смене электродов и работе на высоких токах. Если пост используется в монтажном формате, полезной будет и грамотная организация кабельной оснастки, чтобы снизить перегибы и потери контакта.

С точки зрения эксплуатации источник и электрододержатель должны рассматриваться как единая токопроводящая система. При выборе важно учитывать не только максимальный ток аппарата, но и фактическое сечение кабеля, качество обжима, состояние клемм и длину линии. ЭД-50-2-I особенно оправдан в тех случаях, когда требуется уверенная работа с электродами разных диаметров, частая смена положения сварки и достаточный запас по нагревостойкости при продолжительных проходах.

В результате этот электрододержатель подходит для повседневной MMA-сварки как надёжный и понятный в работе элемент сварочного поста. Он сочетает удобную фиксацию электрода, устойчивый токоподвод и конструкцию, адаптированную к реальным условиям эксплуатации на участке сварки.
