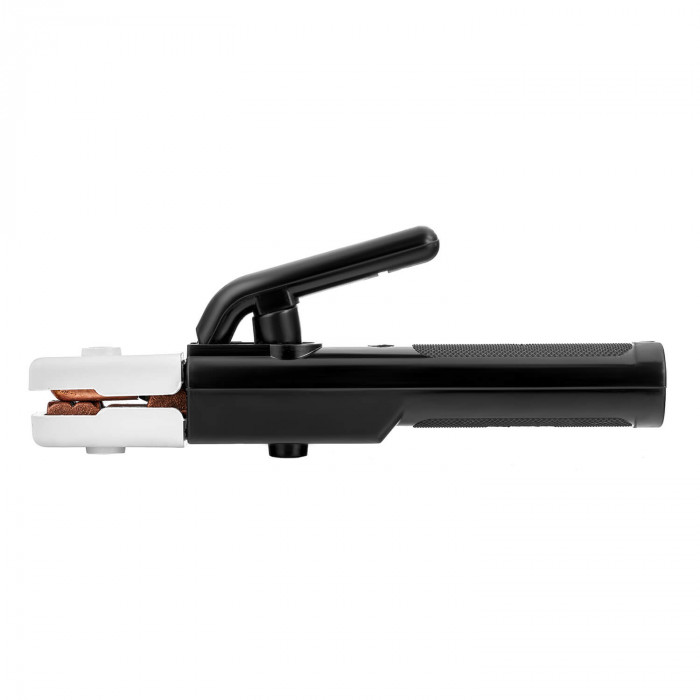

Электрододержатель ЭД-50-1-B

Электрододержатель ПТК ЭД-50-1-B предназначен для ручной дуговой сварки покрытым электродом и используется как рабочий элемент в составе поста MMA. Модель рассчитана на уверенную фиксацию электрода, стабильный подвод сварочного тока и безопасную работу при повседневной эксплуатации. Такой держатель подходит как для сервисного участка и монтажных работ, так и для оснащения сварочного поста в мастерской.

Характеристики

• Тип изделия: электрододержатель для ручной дуговой сварки (MMA).
• Модель: Электрододержатель ЭД-50-1-B.
• Бренд: ПТК.
• Допустимый сварочный ток: до 500 А.
• Тип головки: открытая.
• Тип зажима: пружинный.
• Фиксация электрода: 4 проточки на губках, установка в положениях 45°, 90°, 135° и 180°.
• Изоляция: полностью изолированные наконечники и рукоятка.
• Подключение кабеля: кабель заводится в зажимной элемент, фиксируется прижимной пластиной и двумя болтами М6.
• Совместимость по кабелю: ориентирован на медный кабель сечением 50 мм2 или кабель из омеднённого алюминия сечением 70 мм2.
• Материалы: элементы конструкции выполнены из механически и термически стойких материалов для работы в условиях нагрева и брызг металла.

Применение

Электрододержатель ЭД-50-1-B применяется на постах ручной дуговой сварки, где важны надёжный контакт с электродом, удобная смена расходника и устойчивость к рабочим нагрузкам. Модель уместна при сварке углеродистых и низколегированных сталей, в ремонтных работах, на монтаже металлоконструкций, в коммунальной сфере, на строительной площадке и в условиях небольшого производства.

Открытая головка с пружинным зажимом упрощает установку электрода и ускоряет переход между проходами. Наличие четырёх проточек на губках позволяет выбрать удобное положение электрода под конкретный шов: для нижнего, вертикального или труднодоступного участка. Это особенно полезно при работе в стеснённых зонах, где важно точно выставить угол и сохранить контроль над сварочной ванной.

Токовая нагрузка до 500 А делает этот держатель рабочим вариантом для интенсивной эксплуатации и для задач, где используются электроды разных диаметров. При этом полностью изолированная рукоятка и изолированные наконечники повышают электробезопасность оператора и уменьшают риск случайного контакта с токоведущими частями во время работы.

Отдельного внимания заслуживает схема крепления кабеля. В серии ЭД 1-B проводник устанавливается в зажимной элемент, сверху прижимается пластиной и затягивается двумя болтами М6. Такое решение удобно при обслуживании, обеспечивает плотную посадку кабеля и помогает сохранить стабильную передачу тока без лишних потерь на соединении. Для цеховой эксплуатации это важный момент: надёжный контакт снижает нагрев узла и положительно влияет на общий ресурс оснастки.

Электрододержатель ПТК ЭД-50-1-B подходит для комплектации сварочных инверторов и трансформаторных аппаратов MMA, где используется соответствующее сечение кабеля и требуется работа на высоких токах. В составе сварочного поста его обычно применяют вместе с кабелями и разъёмами, а для безопасной ежедневной работы логично предусмотреть сварочные маски и краги сварщика. Такой набор позволяет организовать полноценное рабочее место без компромиссов по удобству и защите сварщика.

По совокупности параметров эта модель относится к практичным решениям бюджетного сегмента: без избыточной сложности, с понятной конструкцией и функционалом, который востребован в реальной работе. Держатель подходит тем, кто подбирает надёжную оснастку для мастерской, выездного ремонта или постоянного использования на участке сварки.
