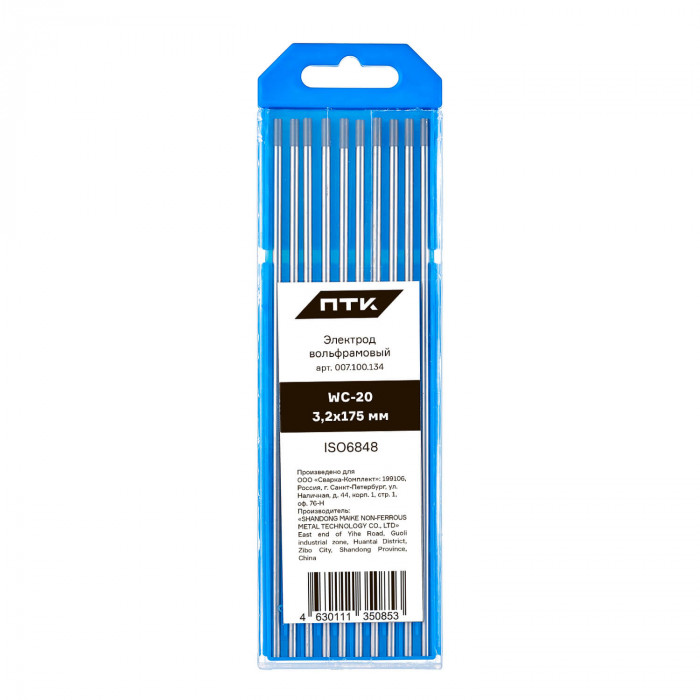

Электрод вольфрамовый ПТК WС-20-175мм д. 3,2

Вольфрамовый электрод ПТК WС-20-175мм д. 3,2 с серой цветовой маркировкой относится к церированным электродам для аргонодуговой сварки. Марка WC-20 предназначена прежде всего для стабильной работы на постоянном токе, хорошо подходит для сварки нержавеющих сталей, углеродистых сталей, меди и ряда цветных металлов. Электрод длиной 175 мм и диаметром 3,2 мм рассчитан на уверенную работу в среднем и повышенном диапазоне токов при ручной TIG-сварке.

Назначение

Электрод WС-20 содержит вольфрам с добавлением оксида церия в пределах около 2%. Такое легирование улучшает поджиг дуги, снижает склонность к нестабильному горению и помогает удерживать рабочую форму кончика при длительной эксплуатации. За счёт этого электрод удобен при ежедневной работе на участке сварки, где важны повторяемость результата и предсказуемое поведение дуги.

Основная область применения электрода ПТК WС-20-175мм д. 3,2 — аргонодуговая сварка (TIG) на постоянном токе (DC). Именно в этом режиме марка WC-20 раскрывает свои сильные стороны: концентрированную дугу, уверенный старт и хороший контроль сварочной ванны.

Для каких металлов подходит

• нержавеющая сталь;
• углеродистая и низколегированная сталь;
• медь и медные сплавы;
• никелевые сплавы;
• титан — при соблюдении требований к защите зоны сварки.

Электрод может применяться в режимах AC/DC, однако его наиболее характерная специализация — работа по сталям и нержавейке на DC. Для сварки алюминия на переменном токе (AC) WC-20 допустим, но в большинстве производственных задач чаще выбирают специализированные марки, лучше приспособленные именно под переменный ток.

Диаметр 3,2 мм — это рабочий вариант для деталей средней и повышенной толщины, для корневых и заполняющих проходов при достаточном токе, а также для цеховой эксплуатации, где требуется запас по тепловой нагрузке на электрод.

Какую марку выбрать

При подборе вольфрамового электрода важно учитывать не только диаметр, но и марку. Разные типы по-разному ведут себя на постоянном и переменном токе, отличаются устойчивостью кончика и характером дуги.

WC-20

Церированный электрод с серой маркировкой. Практичен для сварки нержавеющей стали и других металлов на DC. Хорошо поджигается, стабильно работает на малых и средних длинах дуги, подходит для сервисного участка и для производственных задач, где нужна аккуратная концентрация тепла.

WL-20

Лантанированный электрод, который часто рассматривают как универсальный вариант для DC и во многих случаях для смешанного применения. Он востребован там, где один тип электрода используют под широкий круг материалов и режимов. Если задача в основном связана со сталями и нержавейкой, WC-20 остаётся логичным выбором; если нужен более универсальный складской ассортимент, часто смотрят в сторону WL-20.

WZ-8

Циркониевый электрод, ориентированный прежде всего на AC, особенно при сварке алюминия и магния. Он лучше переносит специфику переменного тока и традиционно применяется там, где основная загрузка — алюминиевые конструкции.

Практический выбор по задачам

• WC-20 — нержавейка, сталь, медь, работа в основном на DC;
• WL-20 — универсальный парк электродов для разных материалов и режимов;
• WZ-8 — приоритетно для сварки алюминия на AC.

Если на участке преобладает сварка нержавеющих труб, листа, рам, корпусов и технологических узлов на постоянном токе, марка WC-20 будет рациональным решением. Для закупщика это понятный расходный материал без избыточной универсальности, когда известен основной спектр работ.

Заточка

Правильная заточка напрямую влияет на форму дуги, глубину проплавления и срок службы электрода. Для диаметра 3,2 мм особенно важно выдерживать стабильную геометрию кончика, поскольку этот размер часто работает на токах, где перегрев из-за неправильной подготовки проявляется быстро.

Заточка для постоянного тока (DC)

Для сварки сталей и нержавейки на DC электрод затачивают в конус. Продольные риски должны идти вдоль оси электрода, а не поперёк — это помогает стабилизировать дугу и уменьшает её блуждание.

• стандартный угол заточки: примерно 20–30 градусов на сторону в зависимости от тока и требуемой концентрации дуги;
• для более жёсткой и узкой дуги применяют более острый конус;
• для повышенных токов и большей стойкости кончика допускается более тупой угол.

Если требуется особенно точное ведение шва, например на корневых проходах или при сварке тонкостенных элементов из нержавейки, кончик делают более острым. Для массивных деталей и высоких токов предпочтительнее оставлять небольшую притуплённую площадку на вершине — это снижает риск оплавления.

Заточка для переменного тока (AC)

При работе на AC форма кончика отличается. В зависимости от источника питания и параметров баланса переменного тока используют:

• небольшой шарик на конце — классический вариант для AC;
• слегка притуплённый конус — при современных инверторных источниках с точной настройкой формы волны.

Для алюминия традиционно ориентируются на шарообразный кончик, однако для WC-20 этот режим не является основным. Если электрод используется преимущественно по сталям, его имеет смысл готовить именно под DC-режим.

Практические рекомендации по заточке

• используйте отдельный абразивный круг или зону заточки только для вольфрама;
• не допускайте загрязнения электрода частицами обычной стали;
• после касания сварочной ванны электрод нужно переточить;
• при появлении расплывчатой дуги, нестабильного старта или раздвоения факела заточку обновляют.

Рекомендуемые токи

Для электрода диаметром 3,2 мм рабочий диапазон зависит от защитного газа и типа тока. Ниже приведены ориентировочные значения для практического подбора режима.

Эти значения используют как базовую отправную точку. Фактический режим зависит от нескольких факторов:

• марки и толщины металла;
• типа соединения и положения шва;
• вылета электрода из сопла;
• диаметра сопла и расхода газа;
• характера источника тока и настроек импульсного режима (PULSE), если он применяется.

Для нержавеющей стали на постоянном токе электрод 3,2 мм обычно выбирают тогда, когда нужны уверенные рабочие токи и запас по стойкости. Если задача связана с тонким металлом и малыми токами, чаще переходят на меньший диаметр. Если же ведётся сварка более массивных деталей, 3,2 мм обеспечивает стабильную дугу без чрезмерного перегрева электрода.

Цветовая маркировка ISO 6848

Система цветовой идентификации по ISO 6848 позволяет быстро определить тип вольфрамового электрода. Для марки WC-20 используется серый цвет.

• Серый — WC-20, церированный электрод;
• Синий — WL-20, лантанированный;
• Белый — WZ-8, циркониевый;
• Зелёный — чистый вольфрам;
• Золотой — WL-15, лантанированный 1,5%.

Для склада и сварочного поста цветовая маркировка удобна тем, что снижает риск пересортицы. При наличии нескольких марок в работе оператор быстрее подбирает нужный расходник под конкретный металл и режим. Это особенно важно на производстве, где одновременно используются разные аргонодуговые аппараты TIG и несколько технологических карт.

Советы по эксплуатации

Срок службы вольфрамового электрода зависит не только от марки, но и от дисциплины работы на посту. Даже качественный электрод быстро теряет свойства при перегреве, загрязнении присадкой или касании сварочной ванны.

Как продлить срок службы

• подбирайте ток в пределах рекомендуемого диапазона для диаметра 3,2 мм;
• не делайте чрезмерный вылет из сопла без необходимости;
• обеспечивайте достаточную газовую защиту;
• используйте чистые горелки TIG с исправным цанговым узлом;
• своевременно меняйте изношенные кабели и разъёмы, если есть просадки по току или нестабильность дуги;
• применяйте подходящие редукторы для точной настройки расхода аргона.

Когда электрод нужно менять или перетачивать

• кончик оплавился и потерял форму;
• дуга стала нестабильной или уходит в сторону;
• на конце появились загрязнения от присадки или основного металла;
• поджиг стал заметно хуже по сравнению с нормальной работой;
• образовались трещины, сколы или сильное укорочение электрода.

Если электрод лишь загрязнён или деформирован на конце, его обычно не выбрасывают, а перетачивают до чистого металла. Полная замена требуется при значительном износе, повреждениях или когда длины уже недостаточно для безопасной фиксации в горелке.

Вольфрамовый электрод WC-20 особенно удобен там, где требуется стабильная работа по нержавейке и сталям при ручной TIG-сварке. Для мастерской, ремонтного подразделения и цеховой эксплуатации это понятный расходный материал с предсказуемым поведением дуги, совместимый с современными аргонодуговыми аппаратами TIG в режимах AC/DC.

В упаковке поставляется 10 электродов длиной 175 мм. Такой формат удобен для регулярного пополнения расходников на посту без избыточного складского остатка и подходит как для плановой закупки, так и для текущего обеспечения сварочного участка.
