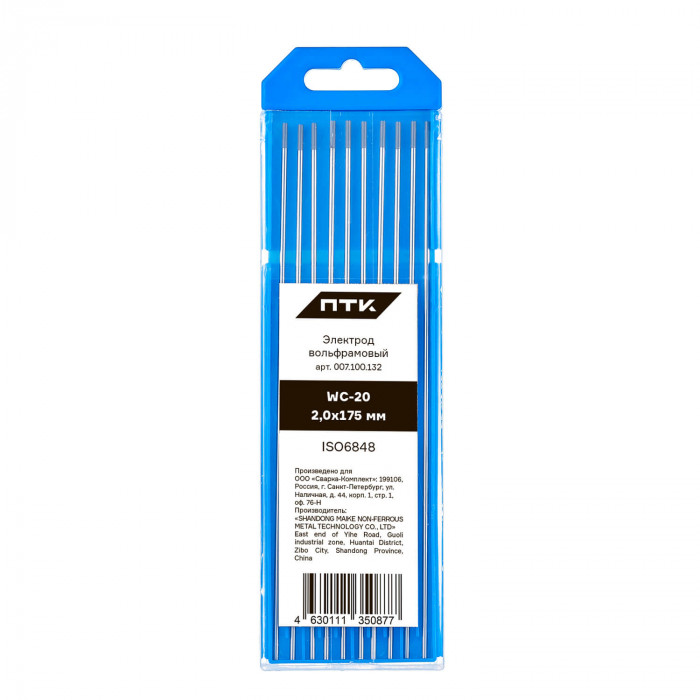

Электрод вольфрамовый ПТК WС-20-175мм ? 2,0

Электрод вольфрамовый ПТК WС-20-175мм 2,0 — это цериевый электрод с серой цветовой маркировкой, рассчитанный на аргонодуговую сварку неплавящимся электродом. Марка WC-20 содержит оксид церия и ориентирована на стабильную работу дуги при сварке на постоянном и переменном токе, особенно при работе с нержавеющими сталями, тонколистовыми материалами и деталями, где важны уверенный поджиг и аккуратное формирование шва.

Назначение

Вольфрамовый электрод ПТК WС-20-175мм 2,0 применяется в процессах аргонодуговой сварки (TIG) на токе DC, AC и в универсальном режиме AC/DC. За счёт добавки оксида церия электрод обеспечивает лёгкий старт дуги, устойчивое горение и хороший контроль сварочной ванны при ручной работе и при серийных операциях.

Диаметр 2,0 мм подходит для широкого круга задач: от сварки тонких деталей до соединения элементов средней толщины на участке сборки, в мастерской или при ежедневной цеховой эксплуатации. Длина 175 мм соответствует распространённому формату для установки в горелки TIG с цангой и цангодержателем стандартного типоразмера.

Для каких материалов подходит

• нержавеющая сталь;
• углеродистая и низколегированная сталь;
• медь и медные сплавы;
• никелевые сплавы;
• титан при соблюдении требований к защите зоны сварки;
• алюминий и его сплавы на переменном токе AC, если требуется универсальный электрод для разных материалов.

Особенности применения по току

• DC, постоянный ток — основной рабочий режим для WC-20. Электрод показывает стабильную дугу, точную концентрацию тепла и удобен для сварки нержавейки, стали, меди и сплавов.
• AC, переменный ток — допускается для сварки алюминия и магния, особенно если нужен уверенный поджиг и работа одним комплектом электродов в смешанном парке задач.
• AC/DC — практичный вариант для сервисного участка, где на одном аргонодуговом аппарате TIG выполняют разные работы без постоянной смены марки электрода.

Электрод этой серии используется с аргонодуговыми аппаратами TIG, а для стабильной работы поста также подбирают горелки TIG, редукторы и кабели и разъёмы под фактическую нагрузку и режим сварки.

Какую марку выбрать

Выбор марки вольфрамового электрода зависит от материала, режима тока и требований к стабильности дуги. WС-20 занимает промежуточное положение между специализированными и универсальными решениями и хорошо подходит тем, кто регулярно работает по нержавеющей стали и другим металлам на постоянном токе, но периодически использует и AC.

WC-20

WC-20 — цериевый вольфрамовый электрод с содержанием оксида церия около 2%. Его сильные стороны — лёгкий поджиг, стабильность на малых и средних токах, хорошая работа на DC и возможность применения на AC. На практике такая марка часто выбирается для сварки нержавейки, тонких деталей, трубных узлов, корневых проходов и точных работ, где важен контролируемый ввод тепла.

WL-20

WL-20 — лантанированный электрод, который часто рассматривают как универсальный вариант для постоянного тока. Он хорошо работает на DC, отличается устойчивой дугой и подходит для широкого круга производственных задач. Если в приоритете именно универсальность на стали, нержавейке и цветных металлах на постоянном токе, WL-20 часто рассматривают как базовое решение.

WZ-8

WZ-8 — циркониевый электрод, который традиционно выбирают для сварки алюминия на переменном токе AC. Он лучше переносит работу в режимах, где на конце электрода формируется округление, и востребован там, где пост ориентирован в основном на алюминиевые конструкции.

Практический выбор

• если основная работа — нержавеющая сталь на DC, марка WC-20 будет рациональным выбором;
• если нужен более широкий универсальный сценарий по DC, часто рассматривают WL-20;
• если основная задача — алюминий на AC, чаще выбирают WZ-8;
• если на участке сварки выполняют разноплановые работы и важен уверенный поджиг на малых токах, ПТК WС-20-175мм 2,0 удобен как рабочий вариант для повседневного применения.

Заточка

Правильная заточка вольфрамового электрода напрямую влияет на форму дуги, глубину проплавления, устойчивость поджига и износ. Для диаметра 2,0 мм важно подбирать геометрию конца под конкретный режим — постоянный или переменный ток.

Заточка для DC

При сварке на постоянном токе электрод обычно затачивают в конус. Продольная шлифовка вдоль оси электрода помогает получить более собранную и направленную дугу. Это особенно важно при сварке нержавейки, стыков малой ширины и корневых проходов.

• типовая форма — конус;
• ориентировочный угол заточки — 20–30° для более концентрированной дуги и 30–60° для более спокойного режима;
• для точных работ допустимо небольшое притупление вершины, чтобы снизить риск разрушения острия;
• шлифовать желательно на отдельном абразиве, не загрязнённом сталью и цветными металлами.

Заточка для AC

При сварке на переменном токе возможны два подхода в зависимости от источника питания и настроек баланса:

• для традиционных режимов AC на конце электрода формируют небольшой шарик или допускают его естественное образование в процессе работы;
• для современных инверторных источников с устойчивой дугой часто применяют укороченный конус с лёгким притуплением, что помогает удерживать более собранную дугу и аккуратнее вести шов.

Слишком крупный шарик на конце электрода ухудшает контроль дуги и может привести к нестабильной работе. Если диаметр округления заметно превышает диаметр самого электрода, конец лучше переточить.

Что важно при заточке

• не перегревать электрод при шлифовании;
• не делать поперечные риски, они ухудшают стабильность дуги;
• после касания сварочной ванны или присадочного материала конец электрода следует зачистить и заточить заново;
• для ответственных швов желательно использовать отдельный инструмент для подготовки вольфрама, а в зоне поста держать защитные очки и щётки и зачистной инструмент для обслуживания оснастки.

Рекомендуемые токи

Для электрода диаметром 2,0 мм рабочий диапазон зависит от рода тока и защитной среды. Ниже приведены ориентировочные значения для практического подбора режима. Точный ток устанавливается с учётом толщины металла, типа соединения, вылета электрода, состава газа и характеристик источника.

Как использовать эти значения

• нижняя часть диапазона подходит для тонких деталей, прихваток и аккуратной сварки с минимальным тепловложением;
• средний диапазон удобен для большинства типовых работ по нержавеющей стали и конструкционным материалам;
• верхняя часть диапазона применяется при большей толщине металла и достаточном охлаждении горелки;
• при длительной работе на высоких токах важно контролировать состояние цанги, сопла и корпуса горелки, а также при необходимости использовать блоки охлаждения для водоохлаждаемых систем.

Цветовая маркировка ISO 6848

По стандарту ISO 6848 марка WC-20 имеет серую цветовую маркировку. Это позволяет быстро определить тип электрода на рабочем месте и избежать путаницы при хранении нескольких марок вольфрама.

• WC-20 — серый цвет, цериевый электрод;
• подходит для AC/DC и особенно востребован при работе на DC;
• обеспечивает стабильный поджиг и ровную дугу на малых и средних токах;
• удобен для постов, где требуется быстрое распознавание расходного материала по цвету торца.

При хранении желательно не смешивать электроды разных марок в одной таре, даже если диаметр совпадает. Это упрощает подбор режима и снижает риск ошибок при наладке источника.

Советы

Чтобы электрод служил дольше и сохранял стабильность дуги, важно соблюдать несколько практических правил. Для бюджетного сегмента это особенно актуально: корректная эксплуатация заметно влияет на ресурс и качество шва.

Как продлить срок службы

• подбирать ток в пределах рекомендованного диапазона;
• не допускать касания расплавленного металла и присадки;
• использовать достаточный расход защитного газа и исправное сопло;
• не работать с чрезмерным вылетом электрода без необходимости;
• периодически проверять состояние цанги и цангодержателя, чтобы исключить перекос и локальный перегрев.

Когда электрод пора менять или перетачивать

• поджиг стал нестабильным, дуга уводит в сторону;
• на конце появились загрязнения, наплывы или следы контакта с ванной;
• электрод заметно оплавился или потерял правильную геометрию;
• на поверхности появились трещины, сколы или следы сильного перегрева;
• после многократной переточки длина стала недостаточной для нормальной фиксации в горелке.

Практические рекомендации для работы

Электрод вольфрамовый ПТК WС-20-175мм 2,0 целесообразно держать в запасе как рабочую позицию для сварки нержавейки, стали и смешанных задач на одном посту. Упаковка по 10 штук удобна для сервисного участка и для мастерской, где важно поддерживать стабильный расход без избыточного складского остатка.

При настройке процесса стоит учитывать не только ток, но и состояние защитной среды. Для TIG-сварки вместе с электродом обычно используют качественный аргон, исправные редукторы и подходящие горелки TIG. Для безопасной и стабильной работы на посту также востребованы краги сварщика, особенно при выполнении длительных проходов и настройке режима вручную.

Если нужен электрод для повседневной аргонодуговой сварки с уверенным поджигом, нормальной работой на AC/DC и акцентом на сварку нержавеющей стали, марка WC-20 в диаметре 2,0 мм остаётся понятным и практичным выбором для цеховой эксплуатации.
