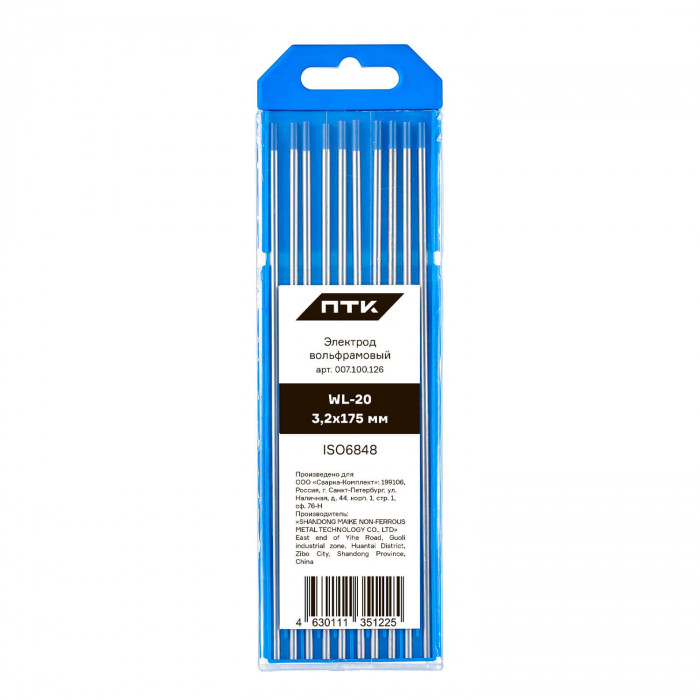

Электрод вольфрамовый ПТК WL-20-175мм ? 3,2

Вольфрамовый электрод ПТК WL-20-175мм 3,2 мм с голубой цветовой маркировкой относится к лантанированным электродам для аргонодуговой сварки. Марка WL-20 рассчитана на стабильную работу на постоянном и переменном токе, поэтому подходит как для универсальных TIG-задач, так и для сварки нержавеющих сталей, углеродистых сталей, меди, никелевых сплавов и алюминия. Диаметр 3,2 мм ориентирован на средние и повышенные токовые нагрузки при ежедневной работе на участке сварки.

Назначение

Электрод ПТК WL-20-175мм 3,2 изготовлен на основе вольфрама с добавлением оксида лантана в пределах около 1,8–2,2%. Такая легирующая добавка улучшает запуск дуги, повышает устойчивость горения и помогает электроду сохранять форму при нагреве.

Марка WL-20 применяется в процессах аргонодуговой сварки неплавящимся электродом и рассчитана на работу в режимах DC, AC и AC/DC. Это делает электрод удобным выбором для мастерской, сервисного участка и производственных задач, где приходится варить разные материалы на одном источнике.

• На постоянном токе (DC) электрод подходит для сварки нержавеющей стали, углеродистых и низколегированных сталей, титана, меди, бронзы, никелевых сплавов.
• На переменном токе (AC) используется для сварки алюминия и магния, где важна стабильность дуги и контролируемое формирование катодной очистки.
• В режимах AC/DC удобен как универсальный расходный материал, если на участке выполняются разнородные работы и требуется быстрое переключение между материалами.

Длина 175 мм является стандартной для большинства TIG-горелок, а диаметр 3,2 мм позволяет работать в диапазоне токов, характерных для сварки деталей средней толщины и более нагруженных соединений. Такой электрод используется с аргонодуговыми аппаратами TIG, а для стабильной работы по току и газу на практике также подбирают горелки TIG, редукторы и газовые рукава.

Какую марку выбрать

При подборе вольфрамового электрода важно учитывать не только диаметр, но и марку. Разные типы по-разному ведут себя на постоянном и переменном токе, а также при сварке конкретных металлов.

WL-20 — универсальный вариант

WL-20 — это лантанированный электрод с хорошим розжигом, устойчивой дугой и широким диапазоном применения. Его часто выбирают как рабочий вариант для цеховой эксплуатации, когда требуется один тип электрода для большинства TIG-операций.

• подходит для DC и AC;
• удобен для сварки нержавейки, стали, меди, титана;
• может применяться для сварки алюминия на переменном токе;
• обеспечивает стабильную дугу при серийной и ремонтной работе.

WZ-8 — акцент на алюминий и AC

WZ-8 — циркониевый электрод, который традиционно выбирают прежде всего под алюминий и магниевые сплавы на переменном токе. Он хорошо переносит AC-режим и устойчив к загрязнению ванны, но менее универсален на постоянном токе.

• предпочтителен для алюминия на AC;
• чаще применяется там, где основная задача — сварка алюминиевых деталей;
• для смешанного парка материалов обычно уступает WL-20 по универсальности.

WC-20 — практичный выбор для нержавейки на DC

WC-20 — церированный электрод, который часто используют при сварке нержавеющей стали и тонких деталей на постоянном токе. Он хорошо зажигается на малых токах и подходит для точных работ, но в универсальности по AC/DC обычно рассматривается отдельно от WL-20.

• подходит для нержавейки на DC;
• эффективен на малых и средних токах;
• для широкого спектра задач на одном рабочем месте WL-20 обычно удобнее как более универсальная марка.

Если нужен электрод для разных металлов и режимов, Электрод вольфрамовый ПТК WL-20-175мм 3,2 закрывает большинство типовых TIG-задач без постоянной смены марки расходника.

Заточка

Правильная заточка напрямую влияет на форму дуги, глубину провара, устойчивость горения и срок службы электрода. Для WL-20 форма кончика выбирается по типу тока и характеру работ.

Заточка для постоянного тока DC

При сварке на постоянном токе электрод обычно затачивают в конус. Продольная шлифовка вдоль оси помогает получить собранную и направленную дугу.

• рекомендуемая форма — симметричный конус;
• типовой угол заточки — примерно 20–60° в зависимости от тока и требуемой концентрации дуги;
• чем острее угол, тем более сфокусированной будет дуга;
• для повышенных токов на диаметре 3,2 мм допустим более тупой конус для лучшей стойкости вершины.

Заточка для переменного тока AC

При сварке алюминия на переменном токе применяют либо слегка притуплённый конус, либо формируют небольшой шарик на конце электрода. Конкретный вариант зависит от настроек источника и требований к очистке/провару.

• для классических AC-режимов возможен аккуратный шарообразный кончик;
• для современных инверторных TIG-источников часто используют притуплённый конус с небольшим скруглением;
• слишком крупный шарик ухудшает управляемость дуги и увеличивает зону нагрева.

Практические рекомендации по заточке

• затачивайте электрод на отдельном абразиве, чтобы не загрязнять вольфрам частицами других металлов;
• шлифуйте вдоль, а не поперёк оси электрода;
• после касания сварочной ванны или присадочного прутка электрод лучше переточить;
• при работе на ответственных швах контролируйте состояние вершины перед каждой серией проходов.

Рекомендуемые токи

Для диаметра 3,2 мм этот электрод рассчитан на уверенную работу в диапазоне средних и высоких токов. Ниже приведены ориентировочные значения для TIG-сварки. Фактический ток зависит от материала, типа соединения, полярности, состава защитного газа, формы заточки и параметров источника.

Если используется аргон, ориентируйтесь на следующие рабочие диапазоны:

• AC в аргоне: 160–250 А
• DC в аргоне: 180–270 А

При работе в гелии или смесях с повышенной теплопроводностью диапазон может незначительно смещаться:

• AC в гелии: 150–220 А
• DC в гелии: 160–250 А

Для диаметра 3,2 мм важно не занижать ток без необходимости: на слишком малых значениях дуга может быть менее стабильной, чем на электродах меньшего диаметра. Если сварка ведётся по тонкому металлу, обычно рациональнее перейти на меньший диаметр электрода.

Цветовая маркировка ISO 6848

Согласно принятой системе идентификации вольфрамовых электродов, марка WL-20 имеет голубую цветовую маркировку. Цвет наносится на торец электрода и позволяет быстро определить тип расходного материала на рабочем месте без дополнительной проверки упаковки.

• Голубой — WL-20, лантанированный электрод с содержанием оксида лантана около 2%.
• Маркировка удобна при хранении нескольких типов электродов на одном посту.
• Для производственной дисциплины рекомендуется разделять электроды по маркам и по видам работ: DC по сталям, AC по алюминию, точные операции, серийные проходы.

Цветовая идентификация особенно полезна там, где одновременно используются разные TIG-расходники и несколько сварочных постов.

Советы

Срок службы вольфрамового электрода зависит не только от марки, но и от режима сварки, качества газа, правильности заточки и аккуратности работы сварщика. WL-20 в диаметре 3,2 мм обычно показывает стабильный ресурс при корректно подобранном токе и достаточной защите зоны сварки аргоном.

Как продлить срок службы

• подбирайте ток в пределах рекомендуемого диапазона для данного диаметра;
• используйте чистый защитный газ и исправный редуктор с ровной подачей;
• следите за состоянием цанги и сопла в горелке;
• не допускайте касания присадки и сварочной ванны кончиком электрода;
• храните электроды отдельно от загрязняющих материалов и абразивной пыли.

Когда электрод пора менять или перетачивать

• дуга стала нестабильной или уходит в сторону;
• на конце появились наплывы, сколы, трещины или сильное оплавление;
• электрод загрязнился после контакта с расплавом;
• ухудшился розжиг и вырос разброс по форме шва;
• кончик укоротился настолько, что уже неудобно выставлять рабочий вылет.

Для стабильной TIG-сварки имеет смысл контролировать не только состояние электрода, но и оснастку поста в целом. На практике такие расходники используются с аргонодуговыми аппаратами TIG, а качество результата также зависит от состояния горелок TIG, исправности кабелей и разъёмов и своевременной замены защитных очков и средств индивидуальной защиты на рабочем месте.

Лантанированный электрод WL-20 диаметром 3,2 мм — это понятный и технологически удобный вариант для тех, кому нужен универсальный расходный материал для TIG-сварки на AC/DC, с хорошей устойчивостью дуги и рабочим диапазоном токов для серьёзной цеховой нагрузки.
