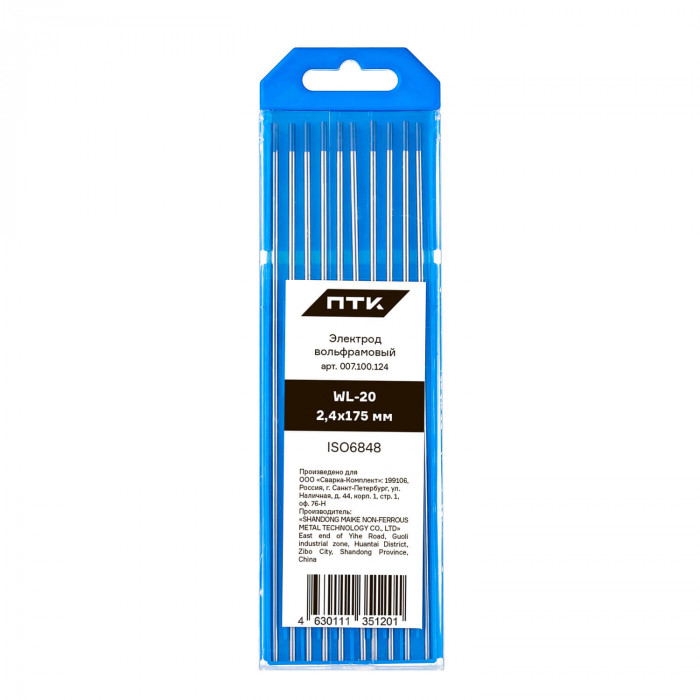

Электрод вольфрамовый ПТК WL-20-175мм ? 2,4

Вольфрамовый электрод ПТК WL-20-175мм 2,4 относится к лантанированным электродам для аргонодуговой сварки TIG. Голубая цветовая маркировка указывает на марку WL-20 с содержанием оксида лантана около 2%, что делает электрод удобным для работы на постоянном и переменном токе. Такой расходный материал подходит как для повседневной сварки сталей и нержавейки, так и для задач по алюминию при работе на AC/DC-источниках.

Назначение

Электрод вольфрамовый ПТК WL-20-175мм 2,4 применяется в процессах аргонодуговой сварки неплавящимся электродом. Марка WL-20 считается универсальной для цеховой эксплуатации, сервисного участка и мастерской, где требуется стабильный поджиг дуги, уверенное удержание формы кончика и предсказуемое поведение на разных режимах.

Электрод используется:

• для сварки углеродистых и низколегированных сталей на постоянном токе DC;
• для сварки нержавеющих сталей на DC;
• для сварки меди, никелевых сплавов и титана при корректно подобранном режиме;
• для сварки алюминия и магния на переменном токе AC;
• для универсальной работы на источниках AC/DC, когда на участке варят разные материалы.

Диаметр 2,4 мм относится к распространённому рабочему размеру. Он удобен для средних токов, когда нужно получить устойчивую дугу без чрезмерного перегрева электрода. Длина 175 мм соответствует стандартному формату, совместимому с большинством горелок TIG и цанг под этот размер.

Какую марку выбрать

При подборе вольфрамового электрода важно учитывать не только диаметр, но и состав легирующей добавки. Разные марки отличаются поведением дуги, стойкостью к перегреву и предпочтительной областью применения.

WL-20 — универсальный вариант

WL-20 — это лантанированный электрод с голубой маркировкой. Он уверенно работает на DC и AC, хорошо разжигается, стабильно держит дугу и подходит для широкого круга производственных задач. Если на участке сваривают нержавеющую сталь, конструкционные стали и периодически алюминий, именно эта марка часто оказывается наиболее практичной.

WZ-8 — акцент на алюминий и AC

Марка WZ-8 с добавкой оксида циркония традиционно применяется в первую очередь для переменного тока. Такой электрод часто выбирают для сварки алюминия, когда важна высокая стойкость кончика к расплавлению и формирование устойчивого шарика на AC. Для постоянного тока WZ-8 обычно менее универсален, чем WL-20.

WC-20 — рабочий вариант для DC

Марка WC-20 с добавкой оксида церия хорошо показывает себя на постоянном токе, особенно при сварке нержавейки, тонколистовых деталей и на пониженных токах. Такие электроды ценят за лёгкий поджиг и стабильность на DC, но в универсальности по AC/DC WL-20 обычно удобнее, если требуется один тип электрода под разные материалы.

Если нужен один расходный материал для ежедневной работы с разными металлами, WL-20 обычно выбирают как сбалансированное решение. Если основная задача — сварка алюминия на AC, стоит рассмотреть WZ-8. Если приоритетом является нержавеющая сталь и работа на постоянном токе, уместен выбор WC-20.

Заточка

Правильная заточка напрямую влияет на форму дуги, глубину проплавления, ресурс электрода и качество шва. Для марки WL-20 допустима работа как на остром кончике, так и с формированием притупления или небольшого шарика — в зависимости от рода тока.

Заточка для DC

На постоянном токе электрод обычно затачивают в конус. Продольная шлифовка вдоль оси помогает получить стабильную, направленную дугу. Для диаметра 2,4 мм чаще применяют угол заточки в пределах 20–60 градусов в зависимости от требуемой концентрации дуги и сварочного тока.

• малый угол даёт более концентрированную дугу для точной работы;
• больший угол повышает стойкость кончика на повышенных токах;
• небольшое притупление вершины снижает риск оплавления и расщепления кончика.

Заточка для AC

При сварке алюминия на переменном токе форма кончика зависит от настроек источника и баланса AC. На традиционных режимах нередко формируют аккуратный шарик на конце электрода. На современных инверторных аппаратах AC/DC часто применяют слегка притуплённый конус, который обеспечивает более собранную дугу и лучший контроль ванны.

• для классического AC возможен небольшой шарик на конце;
• для инверторного AC часто достаточно конуса с притуплением;
• слишком крупный шарик ухудшает управляемость дуги и повышает нагрев.

Практические рекомендации по подготовке

• затачивайте электрод на отдельном абразиве, не используемом для углеродистой стали;
• избегайте поперечных рисок — они делают дугу менее стабильной;
• после касания сварочной ванны или присадочного прутка электрод лучше переточить;
• при работе по нержавейке и цветным металлам важно сохранять чистоту поверхности электрода.

Рекомендуемые токи

Для диаметра 2,4 мм марка WL-20 работает в среднем диапазоне токов и подходит для большинства типовых операций TIG-сварки. Ниже приведены ориентировочные значения для выбора режима. Фактический ток зависит от типа соединения, вылета электрода, состава защитного газа, полярности и настроек источника.

Для данного электрода также применяются ориентиры по защитной среде:

• в аргоне при AC: 100–180 А;
• в гелии при AC: 90–160 А;
• в аргоне при DC: 110–180 А;
• в гелии при DC: 90–150 А.

Если требуется сварка на нижней границе тока, стоит внимательно контролировать длину дуги и вылет электрода. При работе ближе к верхнему пределу важно следить за состоянием кончика, охлаждением горелки и правильностью заточки. Для устойчивого процесса также имеют значение качественные горелки TIG, исправные редукторы и чистый защитный газ.

Цветовая маркировка ISO 6848

По стандарту ISO 6848 электроды различают по цвету торца, что позволяет быстро определить марку на рабочем месте. Для WL-20 используется голубая маркировка. Это удобно при хранении нескольких типов электродов на одном участке сварки.

На практике цветовая идентификация помогает:

• не перепутать универсальный AC/DC-электрод с марками, ориентированными преимущественно на DC или AC;
• сократить время подготовки перед сваркой разных материалов;
• поддерживать единые требования к расходным материалам в мастерской или цехе.

Голубой электрод WL-20 обычно выбирают там, где требуется универсальность без постоянной смены марки при переходе от нержавейки к алюминию или от ремонтных работ к серийному изготовлению.

Советы

Срок службы вольфрамового электрода зависит не только от марки, но и от режима сварки, качества газа, состояния цанги и аккуратности работы сварщика. WL-20 показывает стабильный ресурс при корректной заточке и соблюдении диапазона токов.

Как продлить срок службы

• не превышайте рекомендованный ток для диаметра 2,4 мм;
• подбирайте вылет электрода без излишнего увеличения — это снижает перегрев;
• используйте чистый аргон и герметичную газовую магистраль;
• следите за состоянием цанги и сопла;
• не допускайте касания расплава и присадочного материала.

Когда электрод нужно менять или перетачивать

• кончик оплавился и потерял форму;
• дуга стала нестабильной и уходит в сторону;
• на поверхности появились загрязнения после контакта с ванной;
• электрод заметно укоротился в процессе многократной переточки;
• образовались трещины, сколы или выраженное расщепление вершины.

Для стабильной аргонодуговой сварки такой электрод используется с аргонодуговыми аппаратами TIG, а качество результата дополнительно зависит от состояния кабелей и разъёмов, правильного подбора защитного газа и расходников горелки. При работе на производстве или в ремонтной зоне имеет смысл держать запас электродов одного типоразмера, чтобы не менять настройки цанги и не терять время на переналадку.

ПТК WL-20 диаметром 2,4 мм — это понятный рабочий вариант для тех, кому нужен универсальный вольфрамовый электрод под AC/DC-режимы, для сварки нержавеющей стали, конструкционных металлов и алюминия. Он подходит для мастерской, сервисного участка и для производственных задач, где важны стабильный поджиг, предсказуемое поведение дуги и удобство в ежедневной эксплуатации.
