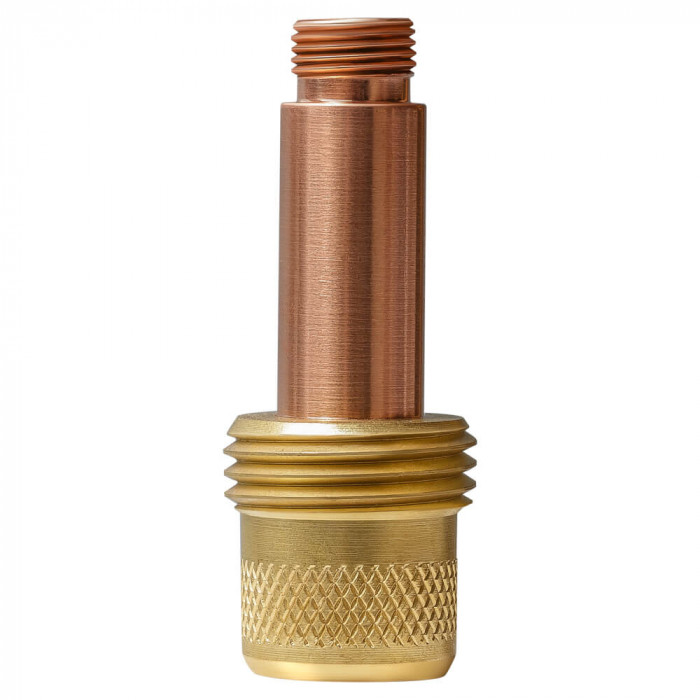

Держатель цанги газовая линза d1,6мм (TIG TP 17/18/26) LAX1716

Держатель цанги газовая линза d1,6 мм ПТК LAX1716 — TIG-комплектующая для аргонодуговой горелки серий TIG TP 17, TIG TP 18 и TIG TP 26. Деталь применяется в составе передней части горелки и рассчитана на работу с вольфрамовым электродом диаметром 1,6 мм. Газовая линза формирует более ровный поток защитного газа в зоне дуги, поэтому такая оснастка особенно востребована при сварке нержавеющей стали, тонколистовых деталей и при работе на вылете электрода больше стандартного.

Назначение и особенности работы

В отличие от обычного держателя цанги, газовая линза не просто фиксирует электрод, а дополнительно стабилизирует подачу аргона через сетчатый узел. Это помогает уменьшить турбулентность потока, улучшить защиту сварочной ванны и получить более аккуратный шов. Для сварщика это означает более предсказуемую работу горелки при TIG-сварке в мастерской, на сервисном участке и при ежедневной цеховой эксплуатации.

Модель Держатель цанги газовая линза d1,6мм (TIG TP 17/18/26) LAX1716 подходит для типовых задач, где важны стабильность дуги, удобный доступ к зоне сварки и корректная защита металла от окисления. Это практичный расходный элемент для комплектации горелки в бюджетном сегменте без потери функциональности.

Тип и материал

Это газовая линза стандарта WIG (TIG), предназначенная для установки в аргонодуговые горелки распространённого типоразмера 17/18/26. Конструкция ориентирована на равномерное распределение защитного газа и надёжную фиксацию цанги с электродом соответствующего диаметра.

• Подтип: TIG-комплектующие.
• Исполнение: держатель цанги с газовой линзой.
• Назначение: формирование ламинарного потока газа и удержание электрода.
• Стандарт применения: WIG/TIG для горелок TP 17, TP 18, TP 26.

Газовая линза особенно полезна при сварке алюминия и нержавеющих сталей, когда качество газовой защиты напрямую влияет на внешний вид шва и стабильность процесса. При правильной сборке передней части горелки она работает в связке с цангой, соплом и колпачком.

Размеры

Деталь рассчитана на вольфрамовый электрод 1,6 мм, что делает её удобным вариантом для работ по тонким и средним толщинам. Такой размер часто используется при точной TIG-сварке, монтаже трубных узлов, ремонте нержавеющих изделий и изготовлении конструкций из цветных металлов.

• Диаметр электрода: 1,6 мм.
• Высота держателя цанги: 50 мм.
• Посадочная резьба горелки: 3/8"-32 UNF.
• Посадочная резьба сопла: 3/4"-16 UNF.

Соблюдение этих параметров важно для корректной установки в корпус горелки и нормальной посадки сопла. Если резьба или типоразмер не совпадают, герметичность газового тракта и стабильность фиксации электрода будут нарушены.

Совместимость

Газовая линза ПТК LAX1716 совместима с горелками TIG TP 17, TIG TP 18 и TIG TP 26. Это один из самых распространённых стандартов в аргонодуговой сварке, поэтому комплектующая подходит для обслуживания большого числа аппаратов и постов, используемых для производственных задач и на участке ручной TIG-сварки.

• горелка TIG TP 17;
• горелка TIG TP 18;
• горелка TIG TP 26.

При подборе оснастки важно учитывать не только номер горелки, но и диаметр электрода, а также тип сопла. Для полноценной комплектации поста обычно одновременно подбирают горелки TIG, редукторы и кабели и разъёмы, чтобы исключить проблемы с подключением и подачей защитного газа. Если требуется укомплектовать рабочее место целиком, в каталоге можно подобрать полную горелку MIG для полуавтоматической сварки на соседние операции и отдельную TIG-оснастку под аргонодуговой процесс.

Когда менять

Замена держателя цанги с газовой линзой требуется не только при явной поломке, но и при ухудшении качества сварки. Эта деталь работает в зоне высокой температуры, поэтому со временем резьба, посадочные поверхности и внутренний узел линзы изнашиваются.

• электрод фиксируется неплотно и смещается при настройке вылета;
• появляются проблемы с центровкой вольфрама относительно сопла;
• ухудшается газовая защита, возникают потемнение шва и окисление зоны сварки;
• повреждена резьба горелки или сопла;
• линза загрязнена брызгами, деформирована или перегрета.

Если при исправной настройке расхода газа и нормальном состоянии электрода шов теряет чистоту, а дуга становится менее стабильной, стоит проверить именно переднюю часть горелки: цангу, держатель цанги, сопло и колпачок. Своевременная замена таких расходников помогает сохранить качество TIG-сварки и избежать лишних простоев.

Практическое применение

Газовая линза на 1,6 мм подходит для точных работ, где важен контролируемый нагрев и аккуратная геометрия шва. Её часто используют при сварке корневых проходов, тонкостенных изделий, декоративных элементов из нержавеющей стали, а также при работе с алюминиевыми деталями на переменном токе. В таких условиях ровный поток аргона позволяет увереннее работать на вылете электрода и улучшает обзор сварочной ванны.

Держатель цанги газовая линза d1,6мм (TIG TP 17/18/26) LAX1716 — рабочий вариант для регулярного обслуживания TIG-горелок распространённого типоразмера. Для сервисного участка и для мастерской это понятная по совместимости комплектующая, которая помогает поддерживать стабильную работу аргонодугового поста без сложного подбора.
