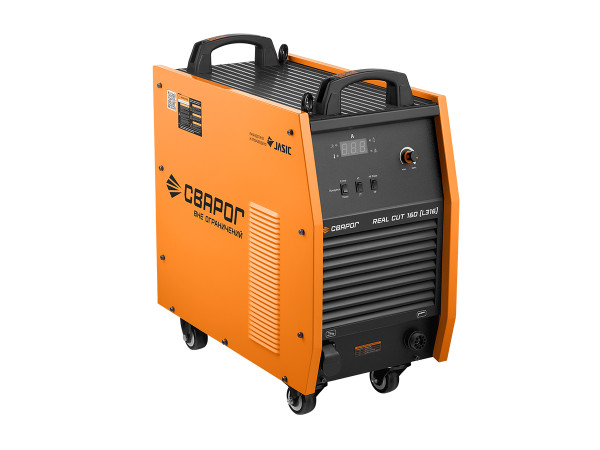

Аппарат плазменной резки СВАРОГ REAL CUT 160 (L316)

Аппарат плазменной резки СВАРОГ REAL CUT 160 (L316) относится к промышленному классу источников CUT для интенсивной эксплуатации на производстве. Установка рассчитана на резку углеродистой стали, нержавеющих сталей и алюминия с максимальной толщиной до 65 мм, подходит для заготовительных участков, металлоконструкций, ремонтных цехов и интеграции в машины термической резки. Инверторная схема, высокочастотный поджиг и развитая система защиты делают этот источник рабочим вариантом для ежедневной нагрузки в цеховых условиях.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для юридических лиц и производственных компаний, поддерживаем электронный документооборот через Контур.Диадок и СБИС.

Возможна отгрузка со склада и поставка под заказ, в зависимости от требуемой комплектации и сроков проекта. Подбираем состав поставки под техническое задание: источник, плазмотрон, расходные элементы, кабельную часть, средства защиты и сопутствующую оснастку. Для ряда брендов можем организовать демонстрацию оборудования в работе — условия и доступность уточняйте у менеджера.

Описание и возможности

REAL CUT 160 (L316) — это промышленный аппарат плазменной резки с диапазоном тока 30–160 А, рассчитанный на питание от сети 380 В при частоте 50 Гц. Источник выполнен по инверторной технологии, что позволяет получить стабильные параметры дуги, точную настройку режима и предсказуемое качество реза при работе с различной толщиной металла.

Основная специализация установки — только CUT, без совмещения с другими сварочными процессами. Такой подход важен для предприятий, где требуется именно плазменная резка без компромиссов по производительности и устойчивости режима. Аппарат ориентирован на тяжелые производственные задачи, когда оборудование работает продолжительными циклами и должно сохранять стабильность параметров в течение смены.

Производительность и рабочий диапазон

Источник развивает ток реза до 160 А, что позволяет уверенно работать с металлом большой толщины. Максимальная толщина разрезаемой стали составляет 65 мм, алюминия — также 65 мм. Для цеховой эксплуатации это означает возможность закрывать широкий спектр задач: от раскроя листа и демонтажных операций до разделки толстых деталей перед сваркой и подготовки кромок.

При ПН 100% аппарат обеспечивает ток резки 125 А, что особенно важно для участков с непрерывной загрузкой. Такой режим востребован там, где резка является не разовой операцией, а частью постоянного технологического потока. Указанный показатель позволяет оценивать установку не только по максимальному току, но и по реальной способности работать в производственном ритме без частых пауз на охлаждение.

Потребляемая мощность составляет 30,1 кВт, максимальный потребляемый ток — 45,8 А, коэффициент мощности — 0,9. Для инженерной службы это означает, что при внедрении аппарата необходимо заранее проверить соответствие питающей линии, защитной автоматики и общей энергетической инфраструктуры участка. Это не оборудование для бытовой сети или эпизодической гаражной эксплуатации, а полноценный промышленный источник для подготовленного рабочего места.

Стабильность плазменной дуги и качество реза

В аппарате реализован высокочастотный поджиг дуги (HF). Для плазменной резки это принципиально важный узел: от качества старта зависит устойчивость дежурной дуги, надежность пробоя, чистота начала реза и ресурс расходных элементов плазмотрона.

Дополнительно Pulse HF положительно влияет на срок службы расходных деталей за счет более деликатной импульсной подачи высокого напряжения при старте. Для предприятия это выражается в снижении частоты замены сопел и электродов, а также в более стабильном качестве реза на протяжении рабочего цикла.

Источник формирует плотную и устойчивую плазменную дугу, что важно при резке толстого металла, работе по ржавым поверхностям, демонтажных операциях и раскрое деталей сложной формы. Повышенная плотность плазмы улучшает концентрацию теплового потока и помогает получать более уверенное разделение металла на значительных толщинах.

Процессорное управление и алгоритмы работы

Установка управляется промышленным процессором, который координирует ключевые параметры плазмообразования и логику работы узлов аппарата. Для пользователя это означает не просто электронное управление, а более точное согласование поджига, дежурной дуги, рабочего режима и защитных функций.

Процессорная схема позволяет:

• поддерживать стабильный алгоритм работы при изменении условий резки;
• улучшать формирование плазменной струи;
• повышать плотность и устойчивость дуги;
• обеспечивать корректную работу в ручном и автоматизированном применении;
• повышать повторяемость результата при серийных операциях.

Для производственника это особенно важно на участке, где несколько операторов работают на одном типе оборудования: аппарат легче стандартизировать по режимам, а результат меньше зависит от мелких колебаний условий запуска.

Режимы работы и функциональные возможности

Плазморез поддерживает режимы 2Т и 4Т. В режиме 2Т резка выполняется при удержании кнопки плазмотрона, что удобно для коротких проходов, прихваточных операций по разметке, вырезки локальных элементов и подрезки деталей. Режим 4Т предпочтителен при длительных резах: оператору не требуется постоянно удерживать кнопку, что снижает утомляемость и облегчает ведение плазмотрона на длинных участках.

Предусмотрена дежурная дуга, необходимая для устойчивого старта и уверенного перехода к рабочей дуге. Это особенно полезно при резке окрашенного, оцинкованного, загрязненного или неидеально подготовленного металла, а также при работе с перфорированными заготовками.

Отдельно стоит отметить режим резки сетки. Для обычных плазменных установок сетка, перфорация, решетчатые конструкции и прерывистый контур часто становятся проблемой: дуга теряется при каждом разрыве металла, ухудшается стабильность процесса и возрастает износ расходников. Наличие специализированного режима позволяет корректнее проходить такие участки и сохранять рабочий темп без постоянного перезапуска.

Аппарат оснащен функцией проверки давления рабочей дуги. Это практичный инструмент для наладки перед началом смены или перед запуском новой партии деталей. Оператор может заранее убедиться, что параметры сжатого воздуха соответствуют режиму, и избежать типичных дефектов плазменной резки — косины реза, перегрева расходников, нестабильной дуги и повышенного грата.

Питание, напряжение и электрические параметры

Минимальное напряжение питания составляет 380 В. Напряжение холостого хода — 320 В, рабочее напряжение — 92–144 В. Эти параметры характеризуют аппарат как мощный промышленный источник с уверенным запасом по формированию и поддержанию режущей дуги.

Высокое напряжение холостого хода способствует надежному запуску процесса, а рабочий диапазон напряжения показывает способность источника поддерживать дугу на режимах, характерных для резки толстого металла. При подборе оборудования для производственных задач это важно не меньше, чем сам максимальный ток.

Пневматическая часть и контроль воздуха

Для плазменной резки качество и стабильность сжатого воздуха критичны. В СВАРОГ REAL CUT 160 (L316) предусмотрен встроенный манометр, что упрощает ежедневный контроль параметров непосредственно на аппарате. Номинальное давление компрессора указано на уровне 0,7 бар; при практической эксплуатации важно ориентироваться на требования конкретного плазмотрона и обеспечивать стабильную подачу сухого очищенного воздуха в соответствии с паспортом системы.

Источник оснащен встроенным фильтр-регулятором давления воздуха с тонкостью фильтрации 5 микрометров. Это важный элемент для промышленной эксплуатации: загрязненный или влажный воздух быстро выводит из строя расходные детали и ухудшает геометрию реза. Наличие фильтра-регулятора снижает влияние влаги и механических примесей на плазмотрон и внутренние узлы аппарата.

Автоматическая система сброса конденсата снимает с оператора часть рутинного контроля. Для производственного участка это полезно по двум причинам: уменьшается риск работы с переполненной колбой фильтра и повышается общая дисциплина обслуживания оборудования, особенно при многосменной эксплуатации.

Также аппарат имеет индикатор низкого давления сжатого воздуха. Это не формальная опция, а важная защита технологического процесса: при недостаточном давлении плазменная струя теряет стабильность, рез становится неровным, а расходные элементы перегреваются. Встроенная индикация помогает своевременно остановить работу и устранить причину до появления брака.

Панель управления и логика настройки

Источник построен по классической и понятной схеме управления, что удобно для производств, где важно быстро вводить оборудование в эксплуатацию и обучать операторов без длительной адаптации.

• индикатор перегрева;
• индикатор режима резки;
• индикатор тока резки;
• индикатор перегрузки;
• индикатор отсутствия воздуха;
• регулятор тока реза;
• переключение типов поджига дежурной дуги;
• переключение режимов 2Т/4Т;
• переключение режимов проверки давления, резки сетки и основной резки.

Отдельное практическое значение имеет возможность выбора типа поджига дежурной дуги: HF Pulse и HF. Это дает технологу дополнительный инструмент для адаптации процесса под конкретные условия — тип металла, характер поверхности, формат резки и требования к ресурсу расходников.

Подключение к автоматизации и машинам термической резки

Аппарат оснащен сигнальным разъемом и предусмотрен для подключения к машинам термической резки с ЧПУ. Для предприятий это означает возможность использовать источник не только как ручную установку, но и как часть автоматизированного комплекса. Такой подход востребован на заготовительных участках, где часть работ выполняется вручную, а часть — на координатных столах или портальных системах.

Наличие соответствующих интерфейсов упрощает интеграцию в существующую производственную схему и позволяет сохранить единый парк оборудования по бренду и сервису. Для закупщика это удобно: один и тот же источник может рассматриваться как универсальная единица для ручной и машинной плазменной резки в зависимости от текущих задач предприятия.

Надежность, защита и исполнение для промышленной среды

Аппарат рассчитан на работу в условиях цеха и имеет набор конструктивных решений, направленных на защиту электроники и силовых узлов. Класс изоляции — H, класс защиты — IP21. Комбинированная система охлаждения помогает поддерживать тепловой режим при высокой нагрузке.

Для повышения надежности реализованы следующие меры:

• защита от отсутствия фазы питающей сети;
• защита от отсутствия давления сжатого воздуха;
• защита от перегрева;
• защита от перегрузки;
• безопасное подключение плазмотрона через центральный адаптер.

Внутренние электронные платы защищены специальными покрытиями от пыли, влаги и конденсата. Это особенно актуально для предприятий, где резка ведется в одном помещении с механической обработкой, зачисткой, абразивными операциями или перемещением металла. Дополнительная защита плат снижает риск отказов из-за загрязнения и повышенной влажности.

Плата осциллятора размещена таким образом, чтобы минимизировать оседание пыли на разряднике. Плата управления обработана теплопроводящим кремний-органическим составом, устойчивым к химическому воздействию. Силовые и управляющие соединения дополнительно защищены от перетирания и попадания пыли. В сумме это дает именно промышленное исполнение, а не облегченный вариант для нерегулярной эксплуатации.

Транспортировка и эксплуатационная эргономика

Источник оснащен транспортными колесами, что упрощает перемещение по участку. Для аппарата такого класса это не второстепенная деталь: оборудование может использоваться на разных постах, подключаться к раскроечным столам, вывозиться в ремонтную зону или на монтажный участок внутри предприятия. Мобильность снижает потери времени на перестановку и упрощает организацию рабочего пространства.

В комплект поставки включается таблица режимов резки для ручного и автоматического плазмотрона. Это полезно как для опытного оператора, так и для мастера участка: проще стандартизировать настройки под толщину и тип металла, сократить время на подбор параметров и уменьшить вероятность ошибок при запуске новой номенклатуры деталей.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам, где регулярно режут лист и заготовки большой толщины, а плазменная резка является частью постоянного технологического цикла.
• Производителям металлоконструкций, которым нужен мощный источник CUT для раскроя, разделки кромок и подготовки деталей перед сборкой и сваркой.
• Ремонтно-механическим цехам, где требуется универсальная промышленная установка для демонтажа, вырезки дефектных зон, разделения массивных элементов и восстановления оборудования.
• Предприятиям, использующим или планирующим использовать машины термической резки с ЧПУ, где важна совместимость источника с автоматизацией.
• Сервисным участкам тяжелой промышленности, где оборудование работает ежедневно и необходим запас по току, ресурсу и защитным функциям.
• Производствам, где важна резка алюминия и нержавеющей стали наряду с углеродистой сталью, без перехода на кислородную или механическую резку.

Когда лучше выбрать другой класс

• Если резка выполняется эпизодически, а основная толщина металла не превышает малых и средних значений — более рационален аппарат меньшей мощности.
• Если на площадке отсутствует подготовленная трехфазная сеть 380 В и нет возможности обеспечить требуемую мощность и качество электропитания.
• Если предприятие не готово обеспечить стабильную подачу сухого и очищенного сжатого воздуха — ресурс расходников и качество реза будут ограничены независимо от класса источника.
• Если требуется преимущественно высокоточная фигурная резка тонколистового металла с минимальной зоной термического влияния — возможно, стоит рассмотреть специализированную автоматизированную систему с иным набором параметров плазмотрона и стола.
• Если задача сводится не к плазменной резке, а к совмещению нескольких процессов в одном корпусе, например сварки и резки, — нужен аппарат другого типа.

Типовые ошибки выбора

• Ориентация только на максимальную толщину. Для производства важнее оценивать не только предел реза в 65 мм, но и рабочую толщину, на которой требуется стабильное качество, скорость и приемлемый ресурс расходников.
• Недооценка требований к воздуху. Даже мощный промышленный плазморез не даст нормального результата при влажном, загрязненном или нестабильном сжатом воздухе.
• Игнорирование реальной нагрузки по ПН. При выборе часто смотрят только на ток 160 А, но для сменной эксплуатации критичен показатель тока при ПН 100%, который у этой установки составляет 125 А.
• Отсутствие запаса по электросети. Без проверки питающей линии, автоматики и сечения кабелей оборудование такого класса может работать нестабильно или не раскрыть свои возможности.
• Выбор без учета автоматизации. Если в перспективе планируется подключение к ЧПУ, это нужно учитывать сразу, чтобы не менять источник позже.
• Экономия на расходниках и оснастке. Неподходящие сопла, электроды, кабели или некачественное заземление быстро приводят к ухудшению реза и росту эксплуатационных затрат.

Гарантия и сервис

Аппарат поставляется с официальной гарантией производителя. Для промышленного оборудования это важно не только как формальное обязательство, но и как подтверждение наличия сервисной инфраструктуры, оригинальных запасных частей и регламентированного подхода к ремонту.

По бренду Сварог доступен авторизованный сервис, что имеет значение для предприятий, работающих в непрерывном цикле. При выборе источника для производственных задач важно заранее уточнять условия гарантийного сопровождения, доступность сервисных центров в регионе, сроки поставки расходных и запасных частей, а также возможность приобретения исполнения с документами для внутреннего контроля предприятия.

Для ряда организаций принципиально наличие оборудования с возможностью приобретения в исполнении, соответствующем требованиям аттестации. Для этой модели предусмотрена возможность поставки с НАКС, если это требуется внутренними регламентами или условиями закупки.

Оснастка и комплектация

Базовый комплект поставки закрывает основные задачи ввода аппарата в эксплуатацию:

• плазменный резак TECH CS 141, 6 м;
• клемма заземления в сборе с кабелем, 3 м;
• комплект ЗИП;
• паспорт и руководство по эксплуатации.

Плазмотрон TECH CS 141 подходит для работы с токами и режимами, соответствующими классу установки. Длина 6 метров удобна для большинства операций на участке резки, при работе с раскроечным столом, крупногабаритными заготовками и перемещении вокруг детали. Центральный адаптер подключения повышает безопасность и упрощает обслуживание плазмотрона.

Клемма заземления с кабелем длиной 3 метра позволяет быстро организовать рабочее место, однако при специфике участка может потребоваться увеличение длины силовой цепи. В таких случаях важно использовать качественные кабели и разъёмы, рассчитанные на реальные токовые нагрузки и условия цеховой эксплуатации.

Для ручной резки и для подключения к автоматическим системам важно сразу проверить совместимость по интерфейсам, типу плазмотрона, расходным элементам и параметрам воздуха. Если источник планируется использовать на координатной машине, необходимо заранее согласовать схему сигнального подключения и требования по управлению дугой.

Что докупить сразу

• Комплект расходников для плазмотрона. Электроды, сопла, завихрители, защитные колпаки и экраны стоит закладывать сразу, особенно если аппарат вводится в работу без резервного оборудования.
• Подготовку воздуха. При интенсивной эксплуатации полезно дополнить систему внешними фильтрами, осушением и качественными газовыми рукавами, чтобы стабилизировать подачу воздуха и продлить ресурс плазмотрона.
• Средства индивидуальной защиты. Для оператора необходимы сварочные маски или защитные щитки с подходящим затемнением, а также краги сварщика для защиты рук от брызг и теплового воздействия.
• Кабельную инфраструктуру. Если рабочее место удалено от точки подключения, заранее подбирают силовое удлинение, заземление и надежные кабели и разъёмы промышленного исполнения.
• Тележку или платформу для перемещения. Несмотря на наличие колес, для удобной компоновки оборудования, хранения расходников и безопасного перемещения по цеху часто используют тележки для сварочного оборудования.
• Инструмент для подготовки и доводки. После резки нередко требуется удаление грата, окалины и подправка кромки, поэтому на участке полезно иметь щётки и зачистной инструмент.
• Резервный плазмотрон или расходная голова. Для непрерывного производства это снижает простои при сервисе основного резака или при аварийном повреждении кабель-пакета.
• Организацию вытяжки и рабочего места. Для плазменной резки толстого металла важно заранее предусмотреть удаление дыма, безопасную укладку кабелей и защиту окружающего оборудования от металлической пыли.

СВАРОГ REAL CUT 160 (L316) целесообразно рассматривать как промышленный источник плазменной резки для предприятий, где важны высокий ток, работа по толстому металлу, устойчивый запуск, защита электроники и возможность интеграции в автоматизированные системы. Это аппарат для реальной производственной нагрузки, где ценятся не только паспортные цифры, но и стабильность процесса, удобство настройки и предсказуемый результат при ежедневной работе.
