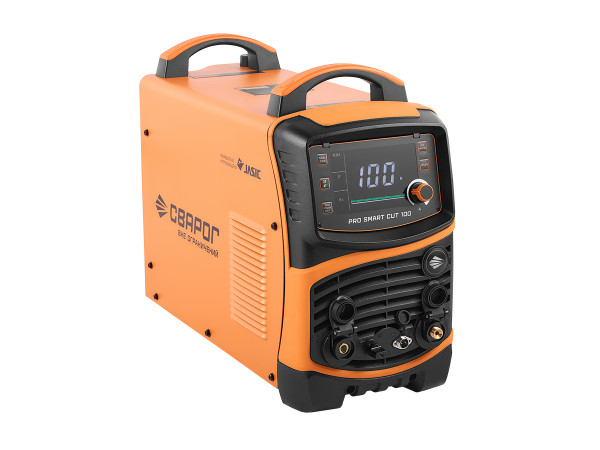

Аппарат плазменной резки СВАРОГ PRO SMART CUT 100 (L221S)

Аппарат плазменной резки СВАРОГ PRO SMART CUT 100 (L221S) относится к промышленному классу оборудования для воздушно-плазменной резки металла в режиме CUT. Источник рассчитан на интенсивную эксплуатацию на производстве, в заготовительных цехах, на монтажных площадках и на участках, где важны стабильный рез, предсказуемая работа под нагрузкой и совместимость с автоматизацией. Модель подходит для резки углеродистой стали и алюминия толщиной до 35 мм, а диапазон тока 20-100 А позволяет работать как с более тонким листом, так и с массивными заготовками.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, подрядных организаций и сервисных подразделений. Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения, бухгалтерии и тендерных процедур.

Возможна отгрузка со склада или поставка под заказ в зависимости от текущей комплектации и потребностей проекта. Подбираем комплект под техническое задание: источник, плазмотрон, расходные элементы, кабельную часть, подготовку воздуха и сопутствующую оснастку. Для ряда брендов можем организовать демонстрацию оборудования в работе — формат и условия лучше уточнить у менеджера при запросе.

Описание и возможности

СВАРОГ PRO SMART CUT 100 (L221S) — это инверторная установка плазменной резки для цеховой эксплуатации и выездных производственных задач, где требуется уверенная работа по стали и алюминию, удобная настройка параметров и защита электроники в тяжёлых условиях. Аппарат работает от сети 380 В, 50 Гц и развивает ток реза 20-100 А, что делает его рабочим вариантом как для раскроя листа средней толщины, так и для более серьёзных заготовительных операций.

Процесс резки и рабочий диапазон

Источник предназначен только для процесса плазменной резки (CUT). Это важно для производств, где не нужен комбинированный сварочный аппарат, а требуется специализированная установка с акцентом на стабильность реза, ресурс узлов и удобство интеграции в технологическую цепочку.

• Ток реза: 20-100 А.
• Максимальная толщина разрезаемого металла: до 35 мм.
• Толщина резки стали: до 35 мм.
• Толщина резки алюминия: до 35 мм.
• Рабочее напряжение: 88-120 В.
• Ток при ПН 100%: 60 А.

Практически это означает, что аппарат уверенно закрывает широкий спектр задач: от разделки листового проката и вырезки деталей до демонтажных и монтажных операций на объекте. При длительной непрерывной работе ориентироваться особенно удобно на режим 60 А при ПН 100%, когда оборудование может стабильно работать без вынужденных частых пауз на охлаждение. Для кратковременных операций с большей толщиной доступен верхний диапазон до 100 А.

Высокочастотный поджиг и качество старта

В аппарате реализован высокочастотный поджиг дуги (HF). Такой способ возбуждения обеспечивает быстрый старт плазменной дуги без контактного касания, что положительно влияет на удобство работы, особенно при серийной резке, при обработке окрашенных или окисленных поверхностей и в условиях, где оператору важна повторяемость запуска.

HF-поджиг полезен и при интеграции в механизированные процессы, поскольку старт дуги становится более предсказуемым. Для производственных задач это снижает количество неудачных запусков и уменьшает потери времени на повторное позиционирование плазмотрона.

Режимы управления: 2Т/4Т

Аппарат поддерживает режимы 2Т/4Т. В двухтактном режиме резка удобна для коротких операций, подрезки, локальной выборки металла и работы по месту. В четырёхтактном режиме снижается нагрузка на кисть оператора при длинных проходах, раскрое листов и серийной работе, когда удерживать кнопку плазмотрона постоянно неудобно.

Для участка, где оператор в течение смены выполняет большое количество длинных резов, наличие 4Т — не формальная функция, а практический плюс по эргономике и утомляемости персонала.

Режим резки сетки и работа по сложным контурам

Для производственной практики полезен режим резки сетки. При работе по перфорированным поверхностям, решёткам, просечным элементам и конструкциям с частыми разрывами металла стандартный режим нередко приводит к нестабильности дуги. Специальный алгоритм облегчает прохождение участков с прерывистым контактом и помогает сохранить управляемость процесса.

Это особенно актуально для сервисных участков, ремонтных подразделений, металлоконструкций и монтажных работ, где заготовка не всегда представляет собой сплошной новый лист.

Настройка продувки и подготовка воздуха

Важный рабочий параметр для плазменной установки — корректная продувка воздухом после завершения реза. В модели предусмотрено регулируемое время продувки газом после резки с вариантами 5 и 15 секунд. Эта функция влияет на охлаждение плазмотрона и расходных элементов, а значит — на их ресурс и стабильность последующих запусков.

Также аппарат оснащён функцией проверки давления газа для точной установки рабочего давления перед началом работы. Встроенный манометр и фильтр-регулятор позволяют оператору быстро подготовить источник к резке без подключения внешних измерительных приборов. Для производственного участка это упрощает пуск в работу и снижает вероятность ошибок при настройке.

Номинальное давление компрессора указано на уровне 0,5 бар, а сигнальный разъём выполнен в стандарте 3/8 G, что важно учитывать при подборе пневматической обвязки и подключении в существующую систему подготовки воздуха.

Панель управления и индикация

Источник оснащён современной панелью управления с LED-дисплеем, который обеспечивает наглядное отображение параметров. Для оператора это означает понятную настройку тока реза, быстрый контроль состояния аппарата и снижение вероятности ошибочного выбора режима.

• выбор режима резки;
• переключение 2Т/4Т;
• выбор времени продувки воздухом после резки;
• индикация и предустановка тока реза;
• кнопка продувки воздухом;
• сброс к заводским настройкам;
• индикаторы сети и перегрева.

Функция сброса к заводским параметрам полезна в многосменной эксплуатации, когда с аппаратом работают разные операторы. Она позволяет быстро вернуть предсказуемую базовую конфигурацию и исключить накопление случайных настроек.

Процессорное управление и защита электроники

В конструкции реализовано процессорное управление резкой. На практике это означает более точное поддержание заданных параметров, устойчивость работы при изменении нагрузки и корректную логику взаимодействия между силовой частью, системой поджига, продувкой и защитами.

Для промышленной эксплуатации важна и конструктивная защита внутренних узлов. В аппарате силовая часть отделена от плат управления, а сама силовая секция размещена в стальном коробе. Такое исполнение повышает пылезащищённость и уменьшает влияние мелкодисперсной металлической пыли и загрязнений на критичные элементы. Для плазменной резки это особенно актуально, поскольку рабочая зона обычно связана с аэрозолями, окалиной и пылью.

Плата осциллятора отделена стальным защитным экраном. Это решение снижает воздействие высоковольтных помех на электронику аппарата, что положительно сказывается на надёжности работы при HF-поджиге и при подключении к промышленной инфраструктуре.

Охлаждение и работа под нагрузкой

Аппарат оснащён комбинированной системой охлаждения и интеллектуальной логикой теплоотвода. При резке на высоких токах это помогает поддерживать рабочую температуру силовых компонентов и продлевает ресурс внутренних узлов. Для цеховой эксплуатации значение имеет не только номинальная мощность, но и то, как источник переносит длительные циклы работы, пыльную среду и повышенную тепловую нагрузку.

Класс изоляции H и класс защиты IP23 соответствуют требованиям к профессиональному оборудованию, рассчитанному на применение в реальных производственных условиях. При этом, как и любое плазменное оборудование, аппарат требует соблюдения норм размещения, вентиляции и защиты от прямого попадания влаги.

Электрические параметры и требования к подключению

Источник рассчитан на трёхфазное питание 380 В. Потребляемая мощность составляет 20,1 кВт, максимальный потребляемый ток — 30,7 А, напряжение холостого хода — 320 В, коэффициент мощности — 0,7. Эти параметры важно учитывать при подборе линии питания, автоматов защиты, сечения кабелей и при оценке нагрузки на сеть участка.

Для производственных задач это означает следующее: аппарат требует полноценного промышленного подключения, а не временной линии с сомнительным запасом по току. При эксплуатации на монтажной площадке необходимо заранее проверить качество электроснабжения, наличие корректного заземления и соответствие питающей инфраструктуры нагрузке источника.

Защиты и эксплуатационная безопасность

В аппарате предусмотрены защиты, значимые для ежедневной работы:

• защита от перегрева — снижает риск повреждения силовой части при работе на высоких нагрузках;
• защита от отсутствия фазы — критична для трёхфазного оборудования и помогает избежать некорректной работы при проблемах с питанием;
• защита от высокого сетевого напряжения — повышает устойчивость аппарата в нестабильной сети.

Отдельного внимания заслуживает защищённое конструктивное исполнение подключения разъёмов клеммы заземления и силового провода плазмотрона. Для участка, где оборудование регулярно перемещают, подключают и отключают, это снижает вероятность механических повреждений разъёмной части.

Совместимость с ЧПУ

Аппарат совместим с системами ЧПУ и оснащён разъёмами для соответствующего подключения, включая комплектные ответные разъёмы. Это расширяет область применения: источник можно использовать не только как ручную установку, но и как часть механизированного поста или стола плазменной резки, если параметры конкретной системы автоматизации соответствуют требованиям оборудования.

Для предприятий это удобно, когда один и тот же класс источника применяется в разных сценариях: на ручном участке, в ремонтной службе или в составе автоматизированного комплекса. При подборе под ЧПУ стоит заранее согласовать интерфейсы, логику запуска, требования к сигналам и режимам работы плазмотрона.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам металлообработки, где требуется плазменная резка стали и алюминия до 35 мм с возможностью длительной работы на средних токах.
• Производителям металлоконструкций, которым нужен промышленный источник для раскроя листа, подрезки деталей, подготовки кромок и монтажной доработки.
• Ремонтным и сервисным подразделениям, работающим с демонтажом, удалением повреждённых участков, вырезкой элементов и резкой по месту.
• Монтажным организациям, где важны 2Т/4Т, стабильный HF-поджиг, защита от проблем по питанию и удобная настройка воздуха.
• Предприятиям, использующим ЧПУ-комплексы, если требуется совместимый источник плазмы для механизированной резки и есть задача интеграции в автоматизированный процесс.
• Цехам с интенсивной ежедневной эксплуатацией, где ценится защищённая компоновка электроники, фильтр-регулятор и понятная панель управления.

Когда лучше выбрать другой класс

• Если основная работа связана с тонколистовым металлом малой толщины и не требуется ток до 100 А, более компактный аппарат меньшей мощности может быть рациональнее по подключению и энергопотреблению.
• Если на участке отсутствует стабильная сеть 380 В, стоит рассматривать оборудование, соответствующее фактическим условиям электроснабжения.
• Если приоритетом является высокоточная фигурная резка с минимальной зоной термического влияния на тонком металле, иногда целесообразно сравнить плазму с другими технологиями раскроя в зависимости от допусков и требований к кромке.
• Если требуется не только резка, но и сварка в процессах MIG/MAG, TIG или MMA, нужен не специализированный плазменный источник, а отдельный сварочный аппарат или комплект оборудования под весь цикл работ.

Типовые ошибки выбора

• Ориентация только на максимальную толщину реза. Для производства важнее смотреть не только на предельные 35 мм, но и на рабочий диапазон, в котором аппарат будет использоваться ежедневно, а также на ПН при нужном токе.
• Игнорирование требований к питанию. Источник мощный, трёхфазный, и его нельзя оценивать без проверки линии 380 В, защиты, заземления и допустимой нагрузки сети.
• Недооценка качества подготовки воздуха. Даже хороший плазморез теряет в качестве реза и ресурсе расходников, если воздух загрязнён влагой и маслом или давление выставлено неправильно.
• Покупка без учёта сценария работы. Для ручной резки, для ЧПУ и для монтажных задач требования к плазмотрону, кабель-пакету, длине коммуникаций и интерфейсам отличаются.
• Отсутствие запаса по расходным материалам. При вводе оборудования в работу часто забывают сразу заказать сопла, электроды и защитные элементы, из-за чего аппарат простаивает при первом же износе комплекта.
• Выбор без учёта эргономики оператора. Наличие 2Т/4Т, проверки давления, продувки и понятной индикации напрямую влияет на удобство сменной работы и повторяемость результата.

Гарантия и сервис

Аппарат относится к профессиональной линейке и рассчитан на регулярную эксплуатацию при соблюдении требований по подключению, вентиляции, подготовке воздуха и регламентному обслуживанию. Для B2B-заказчика принципиально важно, что оборудование такого класса обычно рассматривается не как разовая покупка, а как элемент производственной инфраструктуры, поэтому значение имеют гарантийная поддержка, доступность расходных частей и возможность сервисного сопровождения.

Рекомендуется вводить источник в эксплуатацию с проверкой питающей сети, параметров компрессора, состояния фильтр-регулятора и корректности подключения плазмотрона и заземления. Обслуживание и ремонт следует выполнять через авторизованный сервис, особенно если речь идёт о диагностике силовой части, осциллятора HF-поджига и интерфейсов подключения ЧПУ. Такой подход помогает сохранить ресурс оборудования и избежать типичных отказов из-за неквалифицированного вмешательства.

Для предприятий, которым требуется оборудование с подтверждением для отраслевых процедур, важна и возможность приобретения исполнения с НАКС, если это предусмотрено внутренними регламентами закупки или требованиями проекта.

Оснастка и комплектация

В стандартную поставку входят компоненты, необходимые для начала работы на ручном посту плазменной резки:

• плазменный резак P-80 на 100 А в сборе, длина 5 м;
• клемма заземления 300 А в сборе с кабелем 3 м;
• комплект ЗИП;
• паспорт и руководство по эксплуатации.

Такой комплект закрывает базовый ввод в работу, однако для производственного использования обычно сразу оценивают совместимость с существующей инфраструктурой: длину кабель-пакета, удобство размещения источника, параметры компрессора, качество воздушной магистрали и потребность в дополнительных расходниках.

Плазмотрон класса P-80 ориентирован на ток до 100 А, что соответствует возможностям источника. Это удобный формат для предприятий, которым важна доступность оснастки и понятная логика обслуживания. Простое подключение и обслуживание разъёмов плазмотрона облегчает замену и регламентные операции на участке.

Если аппарат планируется использовать в составе механизированного комплекса, стоит заранее проверить совместимость по управляющим сигналам, длинам линий и требованиям к интерфейсам. При ручной эксплуатации имеет смысл оценить удобство размещения источника на тележках для сварочного оборудования, особенно если установка перемещается между постами.

Что докупить сразу

• Комплект расходников для плазмотрона P-80. На запуск в работу лучше сразу закладывать электроды, сопла, завихрители и защитные колпаки с запасом под фактический объём резки.
• Систему подготовки воздуха. Для стабильного качества реза полезны дополнительные фильтры, влагоотделение и корректно подобранные газовые рукава, если пневматическая схема участка требует дооснащения.
• Кабели и коммутацию. При подключении на удалённом посту или интеграции в линию часто требуются кабели и разъёмы подходящего сечения и исполнения под промышленную нагрузку.
• Средства индивидуальной защиты. Для безопасной резки необходимы качественные сварочные маски или защитные щитки соответствующего уровня затемнения, а также термостойкие краги сварщика.
• Оснастку для перемещения аппарата. Если источник используется на нескольких рабочих местах, практично сразу предусмотреть тележки для сварочного оборудования под аппарат, кабели и запас расходников.
• Инструмент для подготовки и доработки кромки. После резки часто требуется удаление грата и окалины, поэтому на участке полезны щётки и зачистной инструмент.
• Запасную клемму массы и удлинённые линии. Для монтажных работ и крупногабаритных заготовок это снижает потери времени на перестановку поста.
• Компрессор или проверку существующей пневмосети под нагрузкой. При покупке плазменной установки нередко недооценивают именно воздушную часть, хотя от неё напрямую зависят качество реза и ресурс расходных элементов.

Если аппарат подбирается для конкретного участка, имеет смысл сразу согласовать состав комплекта под реальные условия: тип металла, диапазон толщин, формат резки вручную или с ЧПУ, длину коммуникаций, требования по СИЗ и объём сменной нагрузки. В этом случае плазменная установка быстрее вводится в работу и не требует дополнительных закупок после запуска.
