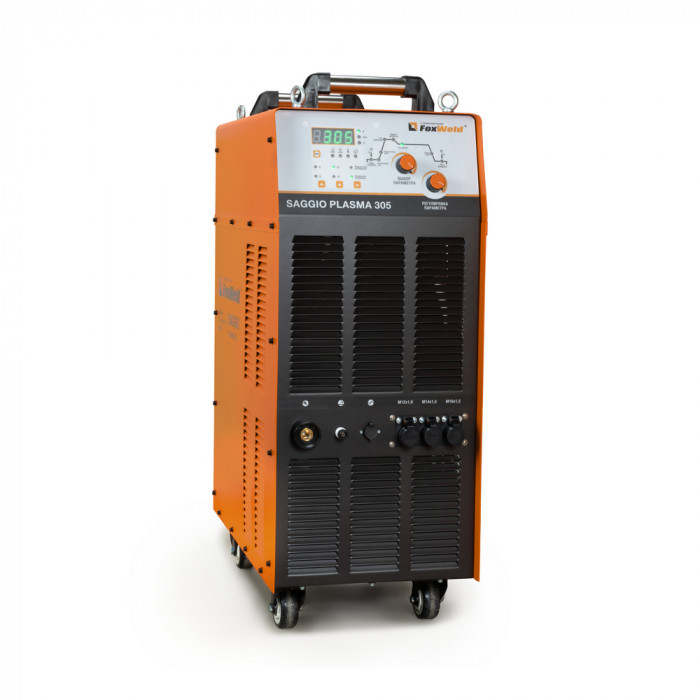

Аппарат плазменной резки FOXWELD SAGGIO PLASMA 305

FOXWELD SAGGIO PLASMA 305 — промышленный инверторный аппарат плазменной резки для интенсивной эксплуатации на производстве, в заготовительных участках и металлообрабатывающих цехах. Установка рассчитана на резку углеродистой и нержавеющей стали, алюминия, меди и других цветных металлов, включая работу по окрашенным, загрязнённым и перфорированным поверхностям. По своему классу это источник для задач, где важны высокая толщина реза, стабильный поджиг, точная настройка циклограммы и возможность интеграции в автоматизированный процесс.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, сервисных организаций и подрядных предприятий. Поддерживаем электронный документооборот через Контур.Диадок и СБИС.

Отгрузка возможна со склада или под заказ, в зависимости от текущей доступности и требуемой комплектации. Подбираем комплект под техническое задание: источник, плазмотрон, блок охлаждения, кабели и разъёмы, расходные элементы, а также сопутствующую оснастку для ввода в эксплуатацию. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и формат уточняйте у менеджера.

Описание и возможности

Аппарат плазменной резки FOXWELD SAGGIO PLASMA 305 относится к тяжёлому профессиональному классу и рассчитан на питание от сети 400 В при частоте 50 Гц. Инверторная силовая часть обеспечивает стабильное формирование плазменной дуги, быстрый отклик на изменение режима и точное поддержание заданных параметров в процессе резки. Для производственной среды это означает предсказуемое качество кромки, повторяемость результатов и удобство настройки под разные толщины и типы металла.

Максимальный ток резки у этой установки достигает 115 А, а напряжение холостого хода составляет 412 В. Такое сочетание параметров позволяет уверенно работать в сегменте серьёзной промышленной плазменной резки, в том числе при разделке толстого металла. Аппарат ориентирован на рез стали значительной толщины, вплоть до 90 мм, если задача связана именно с разделительным резом, а не с получением минимальной зоны термического влияния и высокоточной чистовой кромки на всём диапазоне толщин.

Источник выполнен в серии Saggio, которая ориентирована на расширенную настройку процесса. Это особенно важно там, где резка не ограничивается простым включением и отключением дуги, а требует управления стадиями цикла: предварительной продувкой, стартом, пробивкой, выходом на основной ток, завершением реза и охлаждением расходных деталей. Такой подход уменьшает разброс по качеству, упрощает повторение типовых операций и помогает снизить износ плазмотрона.

Поджиг дуги и работа по сложной поверхности

В аппарате реализованы способы возбуждения дуги HF и Lift. Высокочастотный поджиг (HF) обеспечивает уверенный старт без касания, что особенно удобно при производственной резке, где требуется быстрый запуск процесса и стабильное формирование дежурной дуги. Поджиг Lift используется как альтернативный вариант в соответствующих условиях эксплуатации и в составе технологических схем, где важен контролируемый старт.

Ключевое рабочее преимущество установки — наличие дежурной дуги плазмотрона (PILOT ARC). Это первичная дуга между электродом и соплом, которая поддерживается до перехода на основной материал. На практике такая схема даёт заметный выигрыш при резке окрашенных листов, металла с окалиной, ржавчиной, загрязнением, а также сетки, перфорированных заготовок и деталей со щелями. Плазменная струя не теряет устойчивость при кратковременном отсутствии сплошного контакта с металлом, поэтому оператору проще вести рез без постоянных срывов дуги.

Для производственного участка это особенно важно в двух сценариях: при демонтажных и ремонтных работах, где поверхность редко бывает идеально подготовленной, и при серийной резке заготовок со сложным контуром, отверстиями или переменной геометрией. В обоих случаях дежурная дуга повышает устойчивость процесса и снижает потери времени на повторный розжиг.

Настройка циклограммы резки

Передняя панель источника построена по логике пошаговой циклограммы процесса. Оператор видит последовательность этапов и может настраивать каждый из них отдельно. Это удобнее, чем работа с минимальным набором регуляторов, когда часть параметров задаётся косвенно или не регулируется вообще.

Цифровой дисплей облегчает установку значений и контроль выбранного режима. Для цеховой эксплуатации это важно не только с точки зрения удобства, но и с позиции воспроизводимости: при повторяющихся заказах можно возвращаться к рабочим настройкам без длительной переналадки.

Аппарат поддерживает сохранение параметров резки в памяти. Если на участке часто повторяются одни и те же операции — например, раскрой листа определённой толщины, пробивка типовых отверстий или резка однотипных деталей — сохранённые ячейки памяти сокращают время подготовки к работе и уменьшают зависимость результата от человеческого фактора.

Какие параметры регулируются

Источник позволяет управлять не только основным током резки, но и всем циклом формирования и завершения дуги. Это даёт технологу более точный инструмент настройки под конкретный материал, толщину и характер операции.

• Предварительная продувка — задаёт время подачи сжатого воздуха до поджига дуги. Нужна для очистки тракта, стабилизации потока и подготовки плазмотрона к старту.
• Начальный ток — определяет уровень тока на старте процесса. Позволяет мягче запускать рез и адаптировать вход в материал.
• Нарастание тока — регулирует переход от стартового режима к режиму пробивки. За счёт этого можно уменьшить ударную нагрузку на расходные элементы и сделать старт более контролируемым.
• Ток пробития — используется при перфорации металла, когда требуется пробить лист перед началом движения по контуру.
• Время пробития — задаёт длительность этапа пробивки. Особенно актуально при работе с толстыми листами и при входе в материал не с кромки, а из массива.
• Основной ток резки — основной рабочий параметр, определяющий производительность, допустимую толщину и характер кромки.
• Спад тока — формирует завершение процесса, снижая тепловой удар и улучшая контролируемость выхода из реза.
• Постпродувка — задаёт время подачи воздуха после завершения реза для охлаждения плазмотрона и повышения ресурса расходников.

Такая детализация настроек полезна не только для опытного оператора. Она даёт технологу возможность стандартизировать режимы, а руководителю участка — сократить потери на расходные детали, брак и лишнее время переналадки.

Режимы управления плазмотроном

Для разных по продолжительности операций предусмотрены режимы 2Т и 4Т. Двухтактный режим удобен при коротких резах, единичных включениях и частой смене положения детали. Пока кнопка на плазмотроне удерживается, процесс идёт; после отпускания — прекращается. Такой вариант подходит для подрезки, вырезки небольших элементов, ремонтных работ и локальных операций.

Четырёхтактный режим удобен для длинного реза, когда постоянное удержание кнопки создаёт лишнюю нагрузку на оператора. После краткого нажатия и отпускания процесс продолжается без удержания, а повторное нажатие завершает рез. Это полезно при продольном раскрое листа, работе с крупными заготовками и при длительной ручной резке, где важна стабильность ведения плазмотрона.

Резка толстого металла и особенности применения

FOXWELD SAGGIO PLASMA 305 рассчитан на тяжёлые задачи, включая рез значительной толщины. Однако для корректного подбора нужно разделять понятия максимальной разделительной толщины и рабочей толщины для регулярной эксплуатации. Если задача состоит в периодическом разделительном резе толстого металла, аппарат закрывает этот диапазон уверенно. Если же на участке планируется ежедневная серийная резка толстых листов с повышенными требованиями к геометрии кромки, нужно отдельно учитывать производительность воздушной системы, качество подготовки воздуха, тип плазмотрона, наличие охлаждения и режим загрузки.

При работе с нержавеющей сталью, алюминием и цветными металлами установка также показывает себя как универсальный промышленный источник. Для сварочно-заготовительных производств это удобно: один аппарат плазменной резки закрывает широкий перечень материалов без перехода на газокислородную схему там, где требуется более чистый и быстрый рез.

Подключение внешнего охлаждения

Для стабильной работы в тяжёлых режимах предусмотрена возможность подключения внешнего блока жидкостного охлаждения. Для данного аппарата используется внешний блок охлаждения, который приобретается отдельно. Наличие жидкостного контура особенно важно при длительных циклах резки, высоких токах и интенсивной ежедневной загрузке, когда воздушного охлаждения плазмотрона недостаточно для сохранения ресурса расходных деталей и кабель-пакета.

На практике внешний блок охлаждения нужен не как формальная опция, а как часть технологически правильной комплектации, если источник будет использоваться в производственном режиме, а не эпизодически. Это снижает перегрев, уменьшает частоту замены сопел и электродов и повышает стабильность дуги при продолжительной работе.

Интеграция в автоматизацию и ЧПУ

Аппарат допускает подключение к электронному блоку управления и может использоваться в составе автоматизированного режущего оборудования. Для предприятий это открывает путь к установке на портальные, консольные и специализированные столы с ЧПУ, где требуется управляемый запуск дуги и стабильное удержание параметров на сложной траектории.

Если в перспективе планируется перевод ручной резки в полуавтоматический или автоматизированный формат, такой запас по интеграции полезен уже на этапе закупки. Он позволяет не менять источник при модернизации участка, а встроить имеющуюся установку в новую схему работы.

Конструкция для цеховой эксплуатации

Источник выполнен в промышленном корпусе и оснащён колёсами для перемещения по участку. Для оборудования этого класса мобильность не означает переноску вручную, а именно удобное перемещение между постами, в пределах заготовительного участка или ремонтной зоны. Это важно в реальных условиях производства, где аппарат может использоваться попеременно на нескольких рабочих местах.

Большие силовые клеммы рассчитаны на надёжное подключение силовых цепей и стабильную передачу тока в тяжёлом режиме. Класс изоляции H говорит о применении компонентов, рассчитанных на высокий температурный диапазон, что соответствует промышленной эксплуатации. Класс защиты IP21 указывает, что источник предназначен для работы в помещении или под навесом, где исключено прямое воздействие осадков и выраженное попадание воды.

Что важно для стабильной работы

Как и любой мощный плазменный аппарат, эта установка требует правильно организованной инфраструктуры. Нужна трёхфазная сеть 400 В с достаточным запасом по мощности, качественный компрессор или централизованная пневмолиния с устойчивой подачей воздуха, а также подготовка воздуха по влаге и загрязнениям. Именно качество воздуха во многом определяет ресурс сопла и электрода, стабильность реза и отсутствие внеплановых остановок.

Для ручной и механизированной плазменной резки нельзя недооценивать состояние расходных элементов. Даже мощный источник не компенсирует изношенное сопло, повреждённый электрод или нестабильное давление на входе. Поэтому при вводе в эксплуатацию важно сразу подобрать не только сам аппарат, но и плазмотрон, блок охлаждения, фильтрацию воздуха и комплект расходников под типовые толщины.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам и металлообрабатывающим цехам, где требуется регулярный раскрой листового и сортового металла большой толщины.
• Производствам металлоконструкций, где режут углеродистую и нержавеющую сталь, а также периодически работают с алюминием и цветными металлами.
• Ремонтным и сервисным подразделениям предприятий, которым нужен мощный источник для демонтажа, разделки и вырезки деталей по загрязнённой или окрашенной поверхности.
• Участкам с повторяющимися операциями, где полезны память режимов и точная циклограмма для стандартизации настроек.
• Предприятиям, планирующим автоматизацию, если требуется источник плазменной резки с возможностью подключения к системам ЧПУ.
• Цехам с интенсивной ежедневной загрузкой, где оправдано применение жидкостного охлаждения и оборудования промышленного класса.

Когда лучше выбрать другой класс

• Если резка выполняется эпизодически и в основном по тонкому металлу, разумнее рассмотреть более компактный и менее мощный аппарат плазменной резки.
• Если на площадке нет стабильной сети 400 В, а организовать промышленное питание затруднительно, этот класс оборудования будет избыточен и неудобен в эксплуатации.
• Если приоритетом является высокоточная чистовая резка тонкого листа с минимальной шириной реза и минимальной последующей обработкой, может потребоваться специализированная система с иным уровнем механизации и управлением высотой.
• Если не планируется подключение блока охлаждения, а работа предполагается длительная и на высоких токах, стоит либо сразу комплектовать систему правильно, либо выбирать конфигурацию, изначально рассчитанную под другой режим нагрузки.
• Если задачи ограничиваются монтажными работами на выезде, где критична мобильность и масса оборудования, лучше смотреть в сторону более лёгких мобильных решений.

Типовые ошибки выбора

• Ориентация только на максимальную толщину реза. Для производства важнее рабочая толщина в серийном режиме, качество кромки и скорость выполнения операции, а не только предельное значение разделительного реза.
• Недооценка требований к воздуху. При покупке мощного плазмореза часто забывают о производительности компрессора, осушении и фильтрации. В результате падает качество реза и резко сокращается ресурс расходников.
• Эксплуатация без жидкостного охлаждения в тяжёлом режиме. Если участок работает под нагрузкой, отсутствие внешнего блока охлаждения приводит к перегреву плазмотрона и повышенным затратам на обслуживание.
• Выбор без учёта характера реза. Для перфорации, старта из массива, длинного непрерывного реза и работы по сетке важны дежурная дуга, циклограмма и режим 4Т. Без этих функций оператор получает лишние остановки и нестабильный результат.
• Покупка источника без подбора совместимого плазмотрона и расходных элементов. На промышленном участке аппарат должен закупаться как система, а не как отдельный блок питания.
• Отсутствие запаса под автоматизацию. Если предприятие планирует ЧПУ в перспективе, лучше сразу брать установку с возможностью интеграции, чем менять оборудование через короткий срок.

Гарантия и сервис

На FOXWELD SAGGIO PLASMA 305 действует гарантия 60 месяцев. Для промышленного оборудования это важный показатель, особенно при закупке в производственный контур, где оценивается не только цена владения, но и предсказуемость дальнейшей эксплуатации.

Сервисная поддержка имеет значение не меньше, чем паспортные характеристики. Для аппаратов такого класса критичны доступность расходных элементов, квалифицированная диагностика силовой части, проверка цепей управления, обслуживание системы охлаждения и корректный подбор комплектующих. При закупке для предприятия целесообразно сразу уточнять состав поставки, совместимость плазмотрона, требования к подключению и порядок сервисного сопровождения через авторизованный сервис.

Оснастка и комплектация

FOXWELD SAGGIO PLASMA 305 поставляется как промышленный источник плазменной резки, который необходимо комплектовать под конкретную задачу: ручная резка, механизированный пост или интеграция в систему с ЧПУ. Для корректной эксплуатации важно заранее определить тип плазмотрона, длину кабель-пакета, способ охлаждения и требования к пневмоподключению.

При подборе комплекта обычно учитывают:

• источник плазменной резки с цифровым управлением и циклограммой;
• плазмотрон, совместимый по току, типу запуска и режиму охлаждения;
• внешний блок жидкостного охлаждения для интенсивной эксплуатации;
• силовые и управляющие подключения для ручной работы или интеграции в автоматизированный пост;
• комплект расходных частей под рабочие толщины и тип металла;
• пневматическую обвязку с учётом качества подаваемого воздуха.

Если оборудование планируется использовать в составе автоматизированного комплекса, заранее проверяют совместимость по интерфейсам управления, логике запуска дуги и требованиям к внешним сигналам. Для ручного поста основное внимание уделяют удобству плазмотрона, длине коммуникаций, охлаждению и условиям перемещения аппарата по участку.

Что докупить сразу

• Внешний блок охлаждения — обязательный элемент для длительной работы на высоких токах и для сохранения ресурса плазмотрона.
• Комплект расходников для плазмотрона — электроды, сопла, завихрители, защитные колпачки под основные толщины и типовые режимы резки.
• Кабели и разъёмы — если источник встраивается в существующий пост, переносится между рабочими зонами или подключается к автоматизированному оборудованию.
• Тележку для сварочного оборудования или штатное решение для размещения источника, охлаждения и расходников в одном мобильном комплекте.
• Сварочную маску или специализированный щиток для плазменной резки, а также краги сварщика для защиты рук при длительной работе у горячей кромки.
• Щётки и зачистной инструмент — для подготовки поверхности перед резкой и удаления грата после раскроя, если это требуется по техпроцессу.
• Блоки охлаждения и комплектующие к ним в резерве — актуально для участков, где остановка поста из-за охлаждения недопустима.
• Защитные очки для вспомогательных операций, наладки, продувки и зачистки, когда полная маска не требуется, но защита глаз обязательна.

Если аппарат приобретается для цеховой эксплуатации, имеет смысл сразу формировать рабочий комплект под реальную нагрузку, а не ограничиваться только источником. Для плазменной резки промышленного класса именно правильно подобранная оснастка определяет, насколько полно FOXWELD SAGGIO PLASMA 305 раскроет свои возможности на участке и насколько предсказуемыми будут затраты на эксплуатацию.
