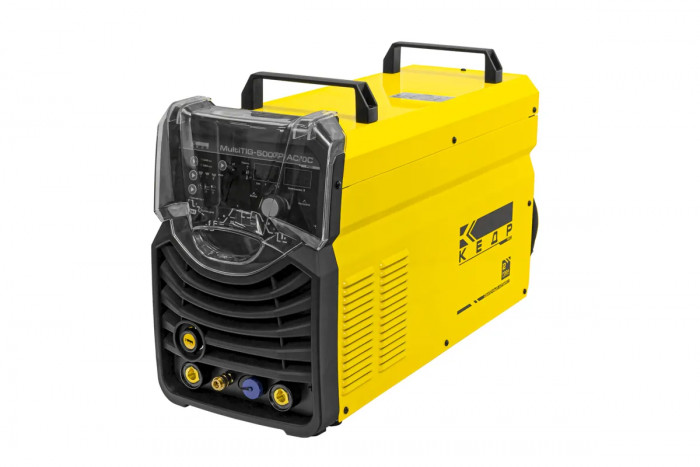

Аппарат аргонодуговой сварки КЕДР MultiTIG-5000P AC/DC (380В, 10-500А)

Аппарат аргонодуговой сварки КЕДР MultiTIG-5000P AC/DC (380В, 10-500А) относится к стационарным промышленным TIG-источникам для интенсивной цеховой эксплуатации. Модель рассчитана на аргонодуговую сварку на постоянном и переменном токе, включая работу с алюминием, нержавеющими сталями, медью и рядом цветных сплавов. Такой источник применяют там, где важны высокая сила тока, точная настройка цикла и стабильная работа при ежедневной загрузке.

Как мы поставляем

Поставляем сварочное оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, сервисных подразделений, монтажных организаций и подрядчиков.

Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения и бухгалтерии. Возможна отгрузка со склада и поставка под заказ, в зависимости от требуемой комплектации и сроков проекта.

Подбираем комплект под техническое задание: источник, горелку, блоки охлаждения, кабели и разъёмы, а также сопутствующую оснастку для участка сварки. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и условия лучше уточнить у менеджера при запросе.

Описание и возможности

КЕДР MultiTIG-5000P AC/DC — это инверторный источник аргонодуговой сварки промышленного класса с диапазоном тока 10–500 А и питанием от трёхфазной сети 380 В, 50 Гц. Аппарат ориентирован на TIG-процесс и не перегружен лишними режимами: вся конструкция и функциональность сосредоточены на точной, стабильной и производительной TIG-сварке в цеховых условиях.

Работа на постоянном и переменном токе

Поддержка AC/DC делает установку универсальной по материалам:

• Постоянный ток (DC) применяется для сварки нержавеющей стали, углеродистых и легированных сталей, меди, титана и большинства конструкционных металлов, где требуется концентрированная дуга и глубокий контроль ванны.
• Переменный ток (AC) используется прежде всего для сварки алюминия и его сплавов, а также магниевых материалов, где важно разрушение оксидной плёнки и устойчивое формирование шва.

Для производственных задач это означает возможность закрывать одним источником несколько технологических маршрутов: от нержавеющих трубопроводов и ёмкостей до алюминиевых корпусов, рам, теплообменных узлов и деталей сложной конфигурации.

Диапазон тока 10–500 А

Широкий диапазон сварочного тока позволяет использовать аппарат как для аккуратной работы по тонкостенным изделиям, так и для сварки массивных деталей с серьёзным тепловложением. Нижняя граница в 10 А важна при работе с тонкими кромками, корневыми проходами, небольшими элементами из нержавейки и цветных металлов. Верхний предел 500 А востребован на производстве тяжёлых конструкций, при сварке толстых алюминиевых деталей, токоведущих элементов, медных шин, силовых узлов и изделий, где обычные TIG-источники уже ограничивают производительность.

Импульсный режим (PULSE)

Наличие импульсной TIG-сварки — важный рабочий инструмент, а не формальная опция. Импульсный режим помогает управлять тепловложением, стабилизировать ванну и улучшать внешний вид шва в тех случаях, где линейный ток даёт избыточный нагрев.

• При сварке тонколистовых деталей импульс снижает риск прожога.
• При работе с алюминием облегчает контроль ванны и формирование кромки.
• На нержавеющей стали помогает уменьшать зону термического влияния и снижать коробление.
• На ответственных соединениях упрощает получение повторяемого результата от партии к партии.

Для технолога и мастера участка это означает более предсказуемый процесс при серийной работе и меньшее количество корректировок по месту.

Точная настройка параметров цикла

Источник рассчитан на расширенную настройку TIG-процесса. Это особенно важно в промышленной эксплуатации, где сварка ведётся не по одному универсальному режиму, а по разным картам под конкретные материалы, толщины и требования к шву.

В зависимости от задачи оператор может точно подстраивать ключевые параметры цикла:

• форму волны тока;
• частоту импульса;
• скважность импульса;
• баланс полярности на переменном токе;
• частоту переменного тока;
• этапы сварочного цикла с учётом розжига, выхода на рабочий ток и завершения шва.

Практически это даёт возможность адаптировать дугу под конкретную задачу. Например, менять ширину и жёсткость дуги на алюминии, регулировать степень очистки оксидной плёнки, уменьшать перегрев тонких участков, подбирать характер переноса тепла в зависимости от конфигурации соединения.

Цифровое управление и повторяемость режимов

Цифровая система управления упрощает точную установку параметров и снижает влияние субъективного фактора. Для производственного участка это важно по двум причинам:

• режимы легче стандартизировать между сменами и сварщиками;
• снижается время на повторную перенастройку аппарата под типовые изделия.

Функция памяти на 10 пользовательских программ позволяет сохранять заранее отработанные режимы. Это удобно при серийной сварке, когда в течение смены приходится переключаться между несколькими изделиями или материалами. Вместо ручного набора всех параметров оператор выбирает готовый набор настроек и быстрее возвращается к работе.

Стабильность дуги и качество процесса

Напряжение холостого хода 76 В обеспечивает уверенное возбуждение дуги и стабильность начала процесса. Для TIG-сварки это особенно важно при работе с цветными металлами, при длинных швах, а также на изделиях, где требуется аккуратный старт без дефектов кромки.

Стабильная дуга в сочетании с тонкой регулировкой параметров позволяет:

• точнее удерживать геометрию шва;
• снижать вероятность непроваров и локальных перегревов;
• контролировать внешний вид облицовочного прохода;
• работать с широким диапазоном толщин и пространственных положений.

Сварка алюминия и цветных сплавов

Для предприятий, где регулярно выполняется сварка алюминия, важны не только наличие AC-режима, но и глубина его настройки. В этом источнике регулируемые параметры переменного тока позволяют подстраивать процесс под литейные алюминиевые детали, прокат, профили, корпуса, баки, элементы транспортного и технологического оборудования.

Регулировка баланса полярности помогает выбирать соотношение между очисткой поверхности и глубиной проплавления, а настройка частоты AC влияет на концентрацию дуги и удобство работы на кромке. На практике это особенно полезно при сварке угловых соединений, тонких алюминиевых деталей и участков со сложным теплоотводом.

Работа с высоколегированными сталями, медью и другими материалами

Источник подходит не только для алюминия. В режиме DC аппарат уверенно применяется для сварки:

• нержавеющих и жаропрочных сталей;
• высоколегированных сплавов;
• меди и медных сплавов;
• различных универсальных TIG-материалов, используемых в промышленной практике.

Высокий максимальный ток особенно полезен при работе с материалами, обладающими высокой теплопроводностью, включая медь и массивные алюминиевые детали. Там, где маломощный TIG-аппарат работает на пределе, промышленный источник сохраняет запас по режиму и обеспечивает более стабильный результат.

Инверторная схема и промышленная эксплуатация

Инверторный принцип питания обеспечивает точное управление процессом, быстрый отклик на изменения дуги и более стабильные характеристики по сравнению с устаревшими трансформаторными решениями. Для цеховой эксплуатации это означает:

• более точную настройку сварочного цикла;
• лучший контроль процесса на сложных материалах;
• удобство при переходе между разными технологическими задачами;
• снижение потерь времени на грубую подстройку режима.

Система охлаждения и ресурс при высокой нагрузке

Мощность источника составляет 17,6 кВт, что соответствует промышленному применению и серьёзной тепловой нагрузке на узлы аппарата. Для такого класса оборудования критичны качество охлаждения и защита электроники. Конструктивно установка рассчитана на продолжительную работу на производстве, где аппарат используется не эпизодически, а как основной источник на сварочном посту.

Отдельно стоит учитывать возможность подключения блока охлаждения для работы с жидкостно-охлаждаемой TIG-горелкой. На токах верхнего диапазона это уже не вопрос удобства, а нормальная технологическая необходимость. При длительной сварке на высоких режимах жидкостное охлаждение повышает стабильность работы горелки, снижает нагрев рукава-пакета и уменьшает утомляемость сварщика.

Функция Antistick

Функция Antistick в карточках TIG-источников встречается не всегда, но в практической эксплуатации она полезна как дополнительный защитный механизм при нештатных касаниях и ошибках в работе. Это снижает риск неприятных ситуаций при контакте электрода с изделием и помогает сохранить управляемость процесса при сложных манипуляциях горелкой.

Где такой аппарат раскрывает потенциал

Аппарат аргонодуговой сварки этого класса рационально использовать там, где требуется не просто наличие TIG-процесса, а сочетание трёх факторов:

• высокий ток до 500 А;
• полный набор AC/DC-настроек;
• повторяемость режима в серийной или ответственной сварке.

Это характерно для энергетики, машиностроения, производства ёмкостного оборудования, ремонтных участков тяжёлой техники, авиационно-технических работ, изготовления алюминиевых и нержавеющих узлов, а также для предприятий, где TIG-сварка является не вспомогательной, а основной технологией.

Практика выбора для производства

Кому точно подходит

• Предприятиям с регулярной сваркой алюминия. Если в работе есть алюминиевые корпуса, баки, кожухи, рамы, профили и литые детали, AC/DC-источник с точной настройкой процесса будет оправдан технологически.
• Цехам, где выполняют ответственные TIG-соединения на нержавеющей стали. Подходит для трубных узлов, ёмкостей, пищевого и химического оборудования, где важны качество шва и повторяемость параметров.
• Производствам с большой толщиной металла или высокой теплоёмкостью деталей. Ток до 500 А актуален для массивных узлов из алюминия, меди и других материалов с интенсивным отводом тепла.
• Участкам, где требуется стандартизация режимов. Память программ и цифровое управление удобны при серийной работе, когда один и тот же тип изделия варят в разных сменах.
• Сервисным и ремонтным подразделениям промышленности. Если приходится работать с разнородными материалами и быстро переходить между задачами, универсальность AC/DC и широкий диапазон тока дают заметный запас по возможностям.
• Предприятиям, где TIG-сварка используется как основной процесс. Для мастерской эпизодического уровня такой аппарат избыточен, а для постоянной загрузки — рабочий вариант с промышленным ресурсом.

Когда лучше выбрать другой класс

• Если сварка ведётся в основном штучно и на малых токах. Для редких работ по тонкой нержавейке или небольшим деталям достаточно менее мощного TIG-источника.
• Если основной процесс на участке — полуавтоматическая сварка. Когда преобладают длинные швы на стали и высокая скорость наплавки, рациональнее смотреть в сторону MIG/MAG-оборудования, а TIG оставлять как вспомогательный пост.
• Если нет трёхфазной сети 380 В и соответствующей мощности. Для подключения такого источника нужна подготовленная промышленная электросеть.
• Если не требуется сварка алюминия и расширенные AC-настройки. В этом случае можно ограничиться DC TIG-аппаратом без переплаты за функциональность переменного тока.
• Если на участке нет задач выше среднего диапазона тока. При работе в пределах условных 150–250 А потенциал 500-амперного источника просто не будет использоваться.

Типовые ошибки выбора

• Покупка без учёта реальной электросети. Для источника мощностью 17,6 кВт важно заранее проверить возможности вводной линии, защиту, кабельное хозяйство и фактическую нагрузочную способность участка.
• Недооценка охлаждения горелки. На высоких токах нельзя рассчитывать, что воздушно-охлаждаемая горелка будет комфортно работать длительное время. Для серьёзной нагрузки нужен блок охлаждения и соответствующая горелка TIG.
• Выбор аппарата “с запасом”, который никогда не используется. Если производство не работает с алюминием, медью, толстыми деталями и сложными режимами, то промышленный AC/DC-источник может оказаться избыточным.
• Отсутствие проработки оснастки под задачу. Даже мощный источник не даст ожидаемого результата без правильно подобранных вольфрамовых электродов, газовой схемы, расходников и сварочной горелки под нужный ток.
• Ориентация только на максимальный ток. Для TIG не менее важны стабильность дуги, точность настройки цикла, удобство повторения режимов и возможность адаптации под конкретный материал.
• Игнорирование специфики изделий. Для тонкостенных алюминиевых деталей критичны импульс, частота AC и баланс полярности. Если эти параметры не планируют использовать осознанно, часть возможностей аппарата останется невостребованной.

Гарантия и сервис

На источник предоставляется гарантия 2 года. Для промышленного оборудования такого класса важна не только формальная гарантия, но и наличие сервисной поддержки, диагностики и поставки совместимых узлов и расходуемых комплектующих.

При эксплуатации на производстве рекомендуется сразу организовать правильный ввод в работу: проверить сеть питания, подобрать сечение силовых кабелей, согласовать режимы с используемыми горелками и блоком охлаждения, а также закрепить рабочие программы под типовые изделия. Такой подход снижает риск отказов, связанных не с аппаратом, а с ошибками подключения и перегрузкой периферии.

Для предприятий, где оборудование работает в несколько смен, имеет смысл заранее уточнять наличие авторизованного сервиса и регламент профилактического обслуживания. Это особенно актуально для источников, которые используются как основной сварочный пост.

Оснастка и комплектация

КЕДР MultiTIG-5000P AC/DC — это стационарный TIG-источник, который раскрывает возможности только при правильной комплектации поста. Для промышленного применения важно рассматривать не один аппарат, а весь рабочий комплект: источник, горелку, охлаждение, газовую схему, силовые соединения и расходные элементы.

Что важно учесть по совместимости

• Горелка TIG. Должна соответствовать рабочему току и предполагаемой продолжительности нагрузки. Для верхнего диапазона токов целесообразна жидкостно-охлаждаемая конфигурация.
• Блок охлаждения. Нужен при длительной работе на высоких токах, особенно при сварке алюминия и массивных деталей.
• Кабели и разъёмы. Сечение и тип соединений подбираются по фактической нагрузке, длине трассы и условиям эксплуатации на участке.
• Газовая арматура. Для стабильной TIG-сварки необходим корректный подбор подачи защитного газа, включая редукторы и газовые рукава.
• Расходники горелки. Цанги, цангодержатели, сопла, колпачки и вольфрамовые электроды должны быть подобраны под материал, ток и геометрию соединения.

При закупке под производство рационально сразу формировать комплект под конкретное техническое задание: сварка алюминия, нержавеющей стали, меди, тонкостенных изделий или толстых деталей с высоким тепловложением.

Что докупить сразу

• Горелку TIG под требуемый ток. Для работы на высоких режимах лучше сразу рассматривать жидкостно-охлаждаемое исполнение, а не временное решение “на пробу”.
• Блок охлаждения. Если аппарат планируется использовать при ежедневной нагрузке и токах верхнего диапазона, это обязательный элемент стабильного поста.
• Редукторы для точной настройки расхода аргона и устойчивой защиты сварочной ванны. Без стабильной газовой схемы даже правильно выставленный режим не обеспечит нужного качества шва.
• Газовые рукава с подходящей арматурой и длиной, рассчитанные на промышленную эксплуатацию и удобную разводку поста.
• Кабели и разъёмы нужного сечения для подключения силовых цепей и обратного провода без лишних потерь и перегрева.
• Горелки TIG и комплект расходников к ним: сопла, цанги, цангодержатели, колпачки, изоляторы, вольфрамовые электроды. Для производства лучше держать запас по нескольким типоразмерам.
• Сварочные маски с корректной работой на TIG-режиме, чтобы обеспечить уверенный контроль дуги на малых токах и при точной работе по кромке.
• Краги сварщика и при необходимости защитные очки для сопутствующих операций подготовки, зачистки и обслуживания поста.

Если аппарат закупается для цеховой эксплуатации, имеет смысл одновременно предусмотреть тележку или стационарное место размещения, удобную организацию газовой магистрали и набор расходников на стартовый период. Для промышленного TIG-поста это позволяет быстрее ввести оборудование в работу и избежать простоев из-за отсутствия мелкой, но критичной оснастки.
