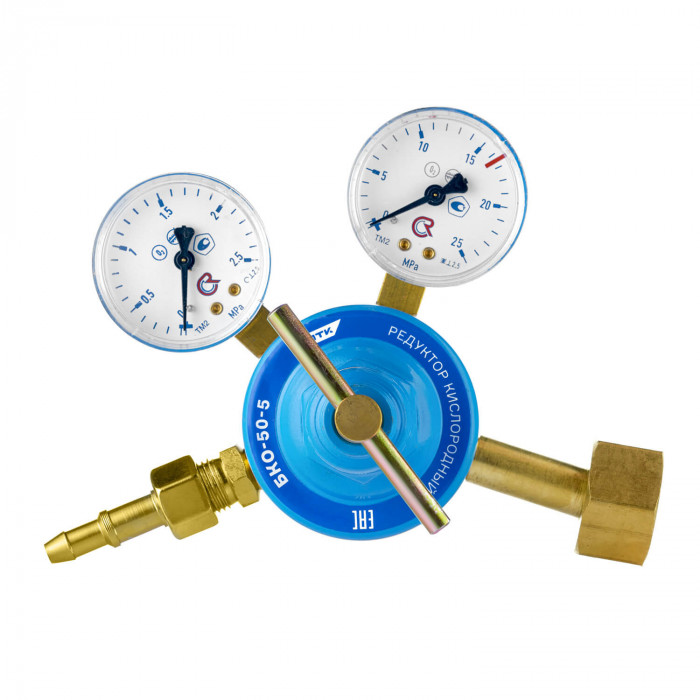

Редуктор кислородный БКО-50-5 ПТК

Редуктор кислородный БКО-50-5 ПТК — газовая арматура для понижения давления кислорода, поступающего из баллона, и поддержания стабильного рабочего давления на выходе. Модель применяется там, где требуется надёжная подача кислорода для сварки, резки и других технологических операций с использованием кислородного оборудования.

Назначение

Редуктор предназначен только для кислорода. Его задача — снизить высокое давление газа в баллоне до рабочего уровня и обеспечить контролируемую подачу кислорода к потребителю. Это базовый рабочий вариант для оснащения постов газопламенной обработки металла, сервисного участка и мастерской.

БКО-50-5 ПТК используется в составе оборудования для следующих процессов:

• кислородная резка металла;
• газовая сварка и пайка в составе кислородно-топливных комплектов;
• нагрев заготовок и термообработка с подачей кислорода;
• работа с газовыми резаками и горелочным оборудованием на участке сварки;
• эксплуатация на монтажных и ремонтных работах.

Редуктор не предназначен для аргона, углекислоты, ацетилена, пропана и защитных газовых смесей. Для каждого газа должна использоваться своя специализированная арматура с соответствующими материалами, настройками и типом присоединения.

Характеристики

Редуктор кислородный БКО-50-5 ПТК рассчитан на работу с баллонным кислородом при стандартных для кислородной арматуры параметрах. По своим характеристикам он подходит для повседневных задач в мастерской и для цеховой эксплуатации.

• Редуцирующий газ: кислород
• Наибольшее давление газа на входе: 20 МПа (200 кгс/см2)
• Наибольшее рабочее давление: 1,25 МПа (12,5 кгс/см2)
• Давление срабатывания предохранительного клапана: 1,6 МПа (16,0 кгс/см2)
• Наибольшая пропускная способность: 50 м3/ч
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-В
• Выходное присоединение: M16x1,5, ниппель 6/9

Пропускная способность 50 м3/ч позволяет использовать редуктор не только для несложных операций, но и для задач, где требуется уверенная подача кислорода без заметного падения параметров при рабочей нагрузке. Это важно при резке металла и при использовании оборудования с переменным расходом газа.

Выходной ниппель 6/9 удобен для подключения стандартных газовых рукавов, применяемых в кислородных линиях. Резьбовое выходное соединение M16x1,5 соответствует распространённой схеме подключения газопламенной оснастки.

Особенности

Данная модель относится к категории классических баллонных редукторов для кислорода. Для повседневной эксплуатации это понятное и практичное решение без избыточной сложности.

• Одноступенчатая схема редуцирования. Подходит для типовых работ, где требуется надёжное снижение давления и стабильная подача кислорода.
• Предохранительный клапан. Срабатывает при превышении допустимого давления и повышает безопасность эксплуатации.
• Радиальное подключение к баллону. Удобно для стандартной компоновки кислородного поста.
• Стандартные присоединительные размеры. Упрощают подбор шланговой и запорной арматуры.
• Бюджетный сегмент. Подходит для оснащения рабочих мест, где важна функциональность и разумные затраты на комплектование.

Это именно редуктор, а не регулятор расхода с поплавковым расходомером. Его основная функция — работа с давлением кислорода, а не точная индикация расхода в л/мин, как у аргоновых или углекислотных расходомеров для TIG и MIG/MAG процессов. Поэтому модель особенно уместна там, где кислород используется в газопламенной обработке, а не как защитный газ.

Подогреватель для этой модели не требуется, поскольку он характерен прежде всего для углекислотной арматуры, где важно предотвращать переохлаждение и обмерзание при интенсивном отборе CO2.

Совместимость

БКО-50-5 ПТК совместим с кислородными баллонами, имеющими стандартное присоединение под резьбу G3/4-В. Редуктор может использоваться в составе постов газовой резки и газовой сварки, а также в комплектах оборудования для нагрева металла.

Модель подходит для подключения к следующим видам оборудования:

• кислородные баллоны со стандартной арматурой;
• ручные и машинные резаки, рассчитанные на подачу кислорода;
• газовые горелки для сварки, пайки и нагрева;
• посты кислородно-топливной резки в мастерской или на производственном участке.

При комплектации рабочего места редуктор обычно используется вместе с газовыми рукавами, а также с подходящими огнепреградителями в составе газопламенной системы. Для выполнения операций резки и нагрева необходимо корректно подобрать горелки TIG здесь не требуется, а вот газовые резаки и сварочные горелки кислородно-топливного типа должны соответствовать рабочему давлению и назначению линии.

Если редуктор применяется на постоянном рабочем посту, важно контролировать состояние шланговых соединений, затяжку резьбы и исправность всей газовой арматуры. Для участков с регулярным перемещением баллонов полезно предусмотреть устойчивую схему размещения оборудования и защиту от ударных нагрузок.

Безопасность

Редуктор должен использоваться только с тем газом, для которого он предназначен. Данная модель рассчитана исключительно на кислород. Кислородный редуктор нельзя устанавливать на баллоны с горючими газами — пропаном, ацетиленом и другими топливными средами.

• Не допускается контакт кислородной арматуры с маслом и жиром. Для кислородных систем это критически опасно и может привести к возгоранию.
• Перед подключением убедитесь в чистоте резьбы, штуцеров и уплотняемых поверхностей.
• Открывайте вентиль баллона плавно, без резких ударных нагрузок по системе.
• После сборки проверяйте герметичность соединений мыльным раствором.
• Не используйте открытое пламя для поиска утечек.
• Эксплуатируйте редуктор только с исправными шлангами, арматурой и запорными элементами.
• При повреждении манометрической части, резьбы или клапанного узла редуктор следует вывести из работы.

Для безопасной работы на посту также рекомендуется применять исправные защитные очки и при необходимости использовать огнепреградители в газовой магистрали. При работе с кислородом аккуратность в подключении и регулярная проверка герметичности важнее любой экономии времени.

Редуктор кислородный БКО-50-5 ПТК подойдёт как рабочая газовая арматура для ежедневной эксплуатации там, где нужен стандартный кислородный редуктор с понятными параметрами, типовым подключением и достаточной пропускной способностью для распространённых задач резки, нагрева и сварки.
