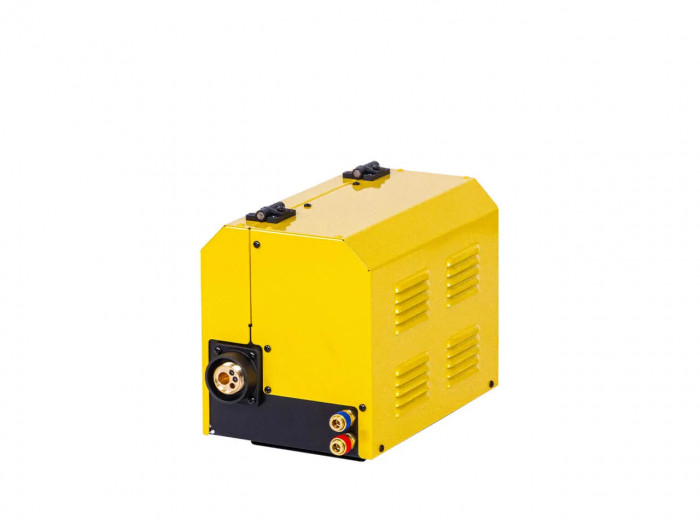

Подающий механизм КЕДР MultiWF Robotic

Подающий механизм КЕДР MultiWF Robotic — промышленный 4-роликовый узел подачи сварочной проволоки для роботизированной полуавтоматической сварки MIG/MAG. Модель рассчитана на совместную работу с роботизированными источниками серии MultiMIG NEO Robotic и обеспечивает стабильную протяжку проволоки при высокой загрузке линии. Такой механизм подачи применяется там, где важны повторяемость режима, ровная дуга и надёжная работа в течение длительных производственных циклов: на автоматизированных постах, в сварочных ячейках и на участке серийного изготовления металлоконструкций.

Подающий механизм для роботизированной сварки MIG/MAG

КЕДР MultiWF Robotic разработан как подающий механизм для интеграции в роботизированные комплексы полуавтоматической сварки. Конструкция ориентирована на цеховую эксплуатацию: закрытый металлический корпус, устойчивый к производственным воздействиям, 4-роликовая схема подачи и привод с подобранным редуктором для уверенной работы с различными типами проволоки.

В отличие от стандартных механизмов подачи для ручных постов, эта установка рассчитана именно на автоматизированный процесс, где критичны точность перемещения проволоки, стабильность скорости подачи и совместимость с интерфейсами роботизированных источников. За счёт этого источник MIG/MAG и подающий блок работают как единая система, что особенно важно при сварке повторяющихся изделий и при многосменной эксплуатации.

Характеристики

• Тип оборудования: подающий механизм для роботизированной сварки.
• Процессы: полуавтоматическая сварка MIG/MAG.
• Серия: Multi.
• Совместимость с источниками: MultiMIG-3500DP NEO Robotic, MultiMIG-5000DP NEO Robotic.
• Система подачи: 4-роликовая протяжка для стабильного перемещения проволоки.
• Привод: двигатель с редуктором, передающим крутящий момент на ролики увеличенного диаметра.
• Система прижима: рычажный механизм поджима прижимных роликов.
• Поддерживаемые материалы проволоки: сплошная, порошковая газозащитная, порошковая самозащитная.
• Комплект роликов: для сплошной проволоки 0,8/1,0 мм и 1,2/1,6 мм.
• Исполнение корпуса: закрытый, компактный, без пластиковых наружных панелей.
• Степень защиты: IP23.
• Охлаждение: разъёмы жидкостного охлаждения предусмотрены в стандартном исполнении.
• Монтаж: в комплект входит переходник для установки на платформу.

Ключевое преимущество 4-роликовой схемы — равномерное распределение усилия на проволоку. Это особенно важно в роботизированной сварке, где любые колебания подачи сразу отражаются на длине дуги, формировании валика и повторяемости шва. Увеличенный диаметр роликов и корректно подобранный редуктор снижают риск проскальзывания и улучшают работу как со сплошной, так и с порошковой проволокой.

Для производственных задач, связанных с длинными циклами и высокой степенью автоматизации, важна не только точность, но и механическая надёжность узла. Поэтому в конструкции КЕДР MultiWF Robotic использован прочный закрытый корпус, защищающий внутренние элементы от случайных загрязнений, брызг и внешних воздействий, характерных для сварочного участка.

Особенности конструкции и совместимость

Подающий механизм КЕДР MultiWF Robotic рассчитан на работу в составе роботизированного комплекса, где соединяется с источником питания через специальный комплект кабелей. В такой комплект обычно входят силовой сварочный кабель, кабель управления, газовый шланг, а также шланги жидкостного охлаждения горелки при использовании водоохлаждаемой оснастки. Это позволяет адаптировать систему под конкретную конфигурацию роботизированной ячейки и подобрать необходимую длину коммуникаций под компоновку оборудования.

Наличие разъёмов жидкостного охлаждения в стандартном исполнении делает этот подающий блок удобным для применения с мощными роботизированными горелками при длительной сварке на высоких токах. В реальной цеховой эксплуатации это снижает тепловую нагрузку на горелку и повышает стабильность процесса на серийных изделиях.

Совместимость с источниками MultiMIG NEO Robotic означает корректную работу в составе автоматизированной системы, где требуется согласование команд управления, режимов сварки и параметров подачи. Для интегратора или технолога это упрощает подбор оборудования под конкретный проект без необходимости использовать промежуточные решения.

Применение

Этот механизм подачи ориентирован на роботизированную полуавтоматическую сварку в среде защитных газов и подходит для предприятий, где необходима высокая повторяемость результата. Оборудование востребовано в машиностроении, производстве металлоконструкций, выпуске корпусных изделий, транспортных рам, опорных элементов, шкафов, каркасов и другой серийной продукции из углеродистых и низколегированных сталей.

Установка эффективна на линиях, где применяются:

• сплошная проволока при сварке в смеси газов или в углекислом газе;
• порошковая газозащитная проволока для повышения производительности и устойчивости процесса;
• порошковая самозащитная проволока в специальных технологических схемах.

Благодаря устойчивой протяжке проволоки механизм подходит для задач, где робот выполняет длинные швы, циклические проходы и повторяющиеся траектории без участия оператора. Это актуально при ежедневной работе в несколько смен, когда нестабильная подача быстро приводит к простоям, корректировкам программы и перерасходу расходных материалов.

Для полноценной комплектации роботизированного поста вместе с таким подающим механизмом обычно подбирают сварочную проволоку под материал изделия и требуемую производительность, горелки MIG с воздушным или жидкостным охлаждением, а также кабели и разъёмы необходимой длины для подключения источника и периферии в составе сварочной ячейки.

Если процесс ведётся на повышенных токах и с длительным временем включения, целесообразно использовать также блоки охлаждения, особенно при работе с роботизированной горелкой в напряжённом цикле. Это помогает сохранить ресурс расходников и уменьшить перегрев узлов при серийной сварке.

Что важно для технолога и службы эксплуатации

При выборе подающего механизма для роботизированной сварки основное внимание уделяют нескольким параметрам: типу проволоки, стабильности её перемещения, совместимости с источником и удобству интеграции в ячейку. В этом отношении КЕДР MultiWF Robotic закрывает типовые требования промышленного участка:

• обеспечивает стабильную подачу проволоки в процессах MIG/MAG;
• поддерживает распространённые диаметры сплошной проволоки за счёт штатного комплекта роликов;
• допускает работу с порошковыми проволоками;
• подходит для эксплуатации в составе автоматизированных комплексов;
• поддерживает подключение жидкостного охлаждения горелки;
• ориентирован на длительную цеховую работу при высокой загрузке.

Для сервисного участка и службы главного сварщика важна также ремонтопригодность и предсказуемость поведения оборудования. Рычажная система поджима роликов упрощает настройку усилия под конкретный тип проволоки, а прочная конструкция корпуса снижает риск повреждений при монтаже, наладке и обслуживании роботизированной станции.

КЕДР MultiWF Robotic — рабочий вариант для предприятий, которым нужен специализированный подающий механизм под промышленную роботизированную сварку MIG/MAG, с устойчивой протяжкой проволоки, готовностью к интеграции в автоматизированную систему и ресурсом для интенсивной эксплуатации на производстве.
