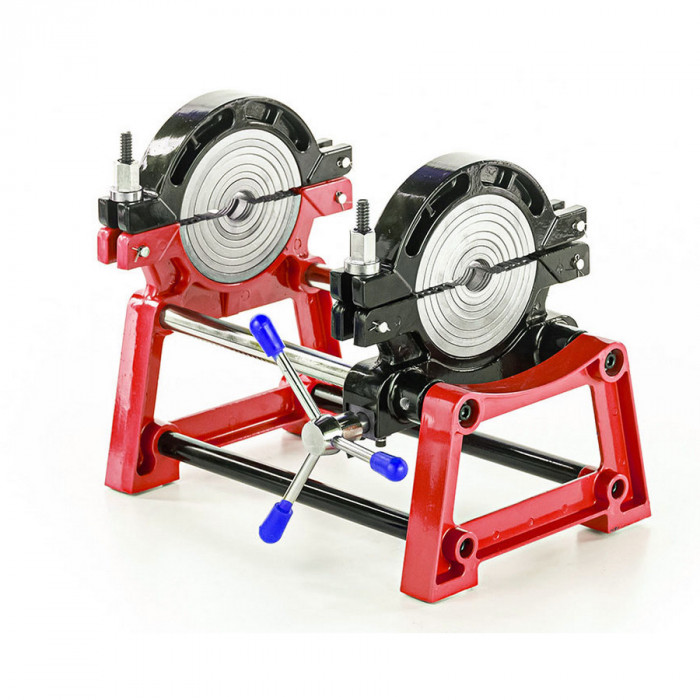

Центратор 160V2 Gas Fusion для пластиковых труб

Торцевая сварка труб невозможна без специального приспособления, называемого центратором. Важно правильно выбрать устройство, чтобы оно соответствовало диаметру трубопровода. В противном случае не получится надежно закрепить ПНД трубу в фиксаторах, ввиду чего сварочный шов будет негерметичным. Купить центраторы для сварки труб можно у нас. Мы продаем большие и малые центраторы совместимые с различными наружными диаметрами труб.

• Центратор — его цель и устройство

Центратор представляет собой металлическое приспособление на собственной опоре, позволяющее фиксировать полиэтиленовые трубы и сводить их между собой для сварки.

Конструкция имеет:

• опорную раму;
• полукруглые скобы, соединенные с одной стороны шарниром;
• винтовые зажимы с другой стороны для стягивания;
• штанги, по которым перемещаются скобы;

редукционные вкладыши, позволяющие точно подбирать внутренний диаметр для надежной фиксации ПНД трубы.

Обычно на каждом центраторе предусматривается 4 верхних и 4 нижних скобы. Но есть и укороченные версии только с двумя парами скоб. Они перемещаются по направляющим, чтобы их можно было раздвинуть как под прямой отрезок трубы, так и под фитинг (колена, тройники и пр.).

• Как пользоваться центратором для сварки труб ПНД

Чтобы произвести надежную сварку ПНД трубы, необходимо пользоваться центратором правильно. Работа с центратором должна включать следующие действия:

Подбираются редукционные вкладыши, соответствующие диаметру монтируемого трубопровода, и устанавливаются на нижние опоры зажимов.

На них сверху кладутся полиэтиленовые трубы.

Верхние скобы с вкладышами опускаются и затягиваются фиксаторами. Ближние к краю трубы следует затягивать меньше, ведь эта часть материала больше нагреется. Относительно слабый зажим предотвратит деформацию.

Торцы обрабатываются торцевателем, очищаются от мусора и жира спиртовыми салфетками.

Выставляется сварочное давление, трубы нагреваются зеркалом и сводятся.

Выжидается время остывания, после этого сварное соединение считается готовым.

• Разновидности центраторов

Если вы решили купить центраторы для сварки труб ПНД, нужно знать об их разновидностях. Это влияет на удобство работы и цену товара. Существуют механические и гидравлические версии.

• Механические центраторы

Механические приспособления для сварки труб дешевле, поскольку их изготовление проще, а в конструкции меньше деталей. Перемещение зажатой трубы по направляющим возможно одним из следующих способов:

За счет двойных рычагов, на которые нажимает оператор. Самый доступный вариант по цене. Фиксация положения осуществляется барашками, затягивающими подвижные части в направляющих. При сварке труб диаметром 315 мм потребуется одновременное участие двух человек, чтобы свести стороны и зафиксировать их.

При помощи тройной рукоятки. Она имеет шестерню, сопряженную с продольным валом. На последнем предусмотрена винтовая резьба. Перемещение зубьев по ней обеспечивает движение пары скоб с трубой ПНД. Все манипуляции может выполнять один оператор.

Благодаря рулевому колесу и редуктору. Такое колесо не движется продольно вместе с кареткой, а расположено на одном месте слева или справа на корпусе. За счет редуктора обеспечивается хорошая передача крутящего момента, а оператору приходится прилагать меньше усилий. Но цена такого механического центратора выше других версий.

Механические модели подойдут для периодической сварки ПНД, небольших объемов или когда сроки выполнения работы не регламентированы (не требуется вкладываться в график, нет спешки).

• На что обратить внимание при покупке центратора
• Чтобы купить центратор для сварки труб, изучите следующие параметры и особенности:

Диапазон рабочих диаметров. Одними приспособлениями при помощи изменения редукционных вкладышей получится зафиксировать трубу диаметром от 40 до 160 мм. Другими от 630 до 1200 мм. Есть много промежуточных вариантов. Подумайте, с каким трубами вам придется работать чаще всего.

Тип привода. Цена механических моделей меньше, но они требуют усилий со стороны оператора. Гидравлические версии значительно повышают производительность и подходят для объемных работ.

Центратор 160V2  - представляет собой металлическое приспособление на собственной опоре, позволяющее фиксировать полиэтиленовые трубы и сводить их между собой для сварки.

Торцевая сварка труб невозможна без специального приспособления, называемого центратором. Важно правильно выбрать устройство, чтобы оно соответствовало диаметру трубопровода. В противном случае не получится надежно закрепить ПНД трубу в фиксаторах, ввиду чего сварочный шов будет негерметичным. Купить центраторы для сварки труб можно у нас. Мы продаем большие и малые центраторы совместимые с различными наружными диаметрами труб.

Центратор представляет собой металлическое приспособление на собственной опоре, позволяющее фиксировать полиэтиленовые трубы и сводить их между собой для сварки.

Чтобы произвести надежную сварку ПНД трубы, необходимо пользоваться центратором правильно. Работа с центратором должна включать следующие действия:

Если вы решили купить центраторы для сварки труб ПНД, нужно знать об их разновидностях. Это влияет на удобство работы и цену товара. Существуют механические и гидравлические версии.

Механические приспособления для сварки труб дешевле, поскольку их изготовление проще, а в конструкции меньше деталей. Перемещение зажатой трубы по направляющим возможно одним из следующих способов:

Механические модели подойдут для периодической сварки ПНД, небольших объемов или когда сроки выполнения работы не регламентированы (не требуется вкладываться в график, нет спешки).
