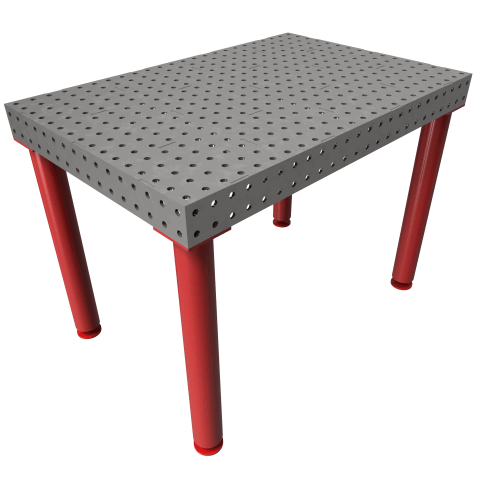

Сварочный стол 3D 1200х800х100мм 10мм (шаг 100х100мм)

Сварочный стол 3D 1200х800х100мм 10мм (шаг 100х100мм)

Сварочный стол 3D 1200х800х100мм 10мм (шаг 100х100мм) предназначен для точной сборки, прихватки и сварки металлоконструкций в условиях мастерской и для производственных задач. Это рабочая платформа с координатной перфорацией D16, рассчитанная на установку прижимов, упоров, угольников и другой оснастки для надежной фиксации деталей в заданном положении. Такой 3D-стол упрощает выставление геометрии, снижает время на подготовку и помогает получать повторяемый результат при серийной и единичной сборке.

Конструкция выполнена из стали 09Г2С, которая хорошо переносит механические нагрузки, температурное воздействие и эксплуатацию в цеховых условиях. За счет перфорации с шагом 100х100 мм стол удобно использовать при сборке рам, каркасов, закладных элементов, опор, кожухов, трубных узлов и других изделий, где важны плоскостность и стабильность базы.

Характеристики

• Формат стола: 3D-сварочный стол с рабочей поверхностью и боковыми плоскостями для пространственного базирования заготовок.
• Размер рабочей зоны: 1200х800 мм — практичный формат для изготовления средних по габаритам узлов, сварных рам и сборочных приспособлений.
• Высота борта: 100 мм — позволяет использовать боковые поверхности как дополнительную базу для установки оснастки и фиксации деталей под углом.
• Толщина металла столешницы: 10 мм — достаточна для повседневной эксплуатации в мастерской, сборочно-сварочных участках и учебных цехах.
• Материал: сталь 09Г2С — конструкционная низколегированная сталь с хорошей прочностью и повышенной стойкостью к коррозионному воздействию по сравнению с обычными углеродистыми марками.
• Перфорация: отверстия D16 — стол совместим с оснасткой системы D16: упорами, пальцами, струбцинами, прижимами, угольниками, монтажными линейками.
• Шаг координатной сетки: 100х100 мм — удобный стандарт для быстрой разметки, повторяемой установки и переноса сборочных схем.
• Количество опор: 4 шт. — устойчивая база для размещения на ровном полу производственного участка.
• Регулировка высоты опор: 760–820 мм — позволяет подстроить рабочий уровень под рост сварщика, тип изделия и условия участка.
• Плоскостность: 0,5–1 мм на погонный метр — параметр, важный для точной сборки и контроля геометрии.
• Обработка поверхности: пескоструйная очистка столешницы улучшает состояние рабочей поверхности и подготавливает металл к эксплуатации.
• Защитный слой: антипригарная обработка снижает налипание сварочных брызг и упрощает очистку после работы.

Перфорация D16 ориентирована на компактную и среднюю оснастку. Такой формат особенно удобен там, где требуется часто переналаживать рабочее место под разные изделия, но нет необходимости в тяжелой системе D28. Для небольших и средних сварных узлов D16 обеспечивает хороший баланс между точностью, удобством и стоимостью оснащения.

Шаг 100х100 мм дает понятную координатную логику при сборке. Оператор быстрее выставляет упоры и прижимы, а технолог получает возможность стандартизировать схемы базирования. Это важно при повторяющихся заказах, изготовлении типовых конструкций и организации рабочих мест по принципу повторяемой сборки.

Толщина 10 мм подходит для большинства стандартных сборочно-сварочных операций без избыточной массы конструкции. При этом стол сохраняет достаточную жесткость для фиксации деталей, работы с ручным и механизированным инструментом, а также для выполнения прихваток и окончательной сварки на поверхности стола.

Применение

Этот сварочный стол 3D применяется для сборки и сварки изделий из углеродистых, низколегированных и нержавеющих сталей, а также для подготовительных операций перед сваркой алюминия, если требуется точная фиксация и контроль геометрии. Стол подходит для процессов полуавтоматической сварки (MIG/MAG), аргонодуговой сварки (TIG) и ручной дуговой сварки (MMA), когда заготовку необходимо надежно закрепить и сохранить размеры после прихваток.

На практике 3D-стол используют для следующих задач:

• сборка рам, стоек, оснований и каркасов;
• изготовление сварных коробчатых конструкций;
• фиксация профильной трубы, полосы, уголка и листовых элементов;
• сварка кондукторов и технологической оснастки;
• контроль диагоналей, углов и линейных размеров при серийной сборке;
• прихватка деталей перед окончательной сваркой на участке или в монтажной зоне.

Формат 1200х800 мм удобен для мастерской, где важно рационально использовать площадь и при этом сохранить полноценную рабочую зону. На таком столе комфортно собирать дверные и оконные рамы, опорные элементы, мебельные металлокаркасы, закладные детали, кронштейны, тележки, технологические подставки и другие изделия среднего размера. Для производственных задач стол подходит как универсальный пост подготовки и сборки.

Боковая зона высотой 100 мм расширяет возможности пространственной фиксации. Это полезно при установке деталей под 90 градусов, сборке коробов, Т-образных узлов, рам с вертикальными элементами и других конструкций, где требуется использовать не только верхнюю плоскость, но и боковую базу.

Регулируемые опоры позволяют выставить стол по уровню на неровном полу и подобрать комфортную высоту работы. Это снижает утомляемость персонала и упрощает точную сборку, особенно если на одном посту выполняются и разметка, и прихватка, и окончательная сварка.

Для полноценной работы 3D-стол обычно комплектуют оснасткой системы D16: упорными пальцами, быстрозажимными устройствами, угольниками, линейками, прижимами и соединительными элементами. Правильно подобранная оснастка позволяет быстро переходить от одного изделия к другому и уменьшает влияние человеческого фактора на геометрию сборки.

Если стол используется совместно с полуавтоматом MIG/MAG или TIG-источником, стоит заранее предусмотреть удобную организацию рабочего места: подобрать подходящие горелки MIG по длине и току, держать в запасе сварочную проволоку под материал изделия, а для безопасной ежедневной работы использовать качественные сварочные маски. Такой подход повышает стабильность процесса и сокращает простои на переналадку.

Стол из стали 09Г2С хорошо подходит для интенсивной цеховой эксплуатации. Материал устойчив к рабочим нагрузкам и менее чувствителен к коррозионным факторам, что важно при хранении в неидеальных условиях, периодическом контакте с влагой и регулярной очистке поверхности. Антипригарная обработка дополнительно облегчает удаление брызг после сварки и помогает поддерживать рабочую плоскость в пригодном состоянии.

В результате 3D-стол с перфорацией D16 и шагом 100х100 мм становится не просто рабочей поверхностью, а базовым элементом сборочно-сварочного поста. Он помогает ускорить подготовку, повысить точность позиционирования и обеспечить повторяемость при изготовлении металлоконструкций в мастерской, на производственном участке и в учебной практике.
