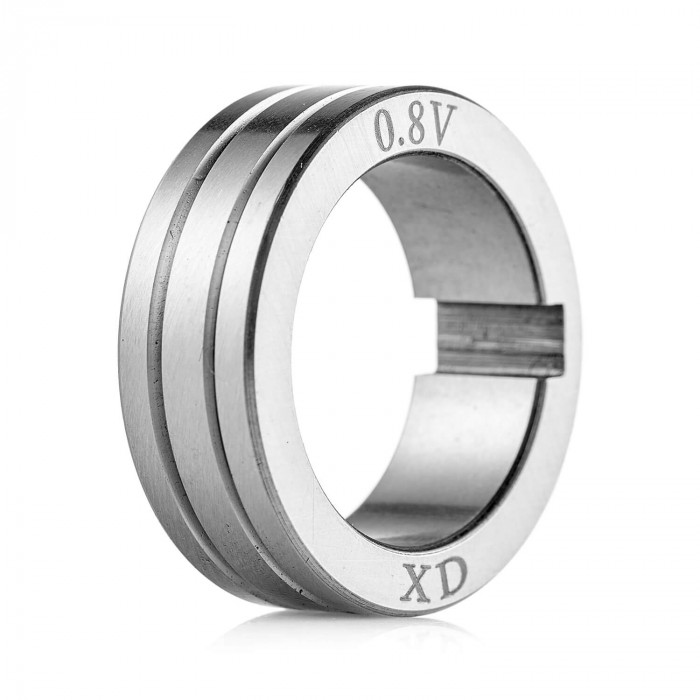

Ролик подающий 30х22х10 V 0,8–1,0

Ролик подающий 30х22х10 V 0,8–1,0 ПТК применяется в механизме подачи полуавтоматических источников MIG/MAG для стабильной протяжки стальной сварочной проволоки диаметром 0,8–1,0 мм. Такой подающий ролик рассчитан на установку в аппараты ПТК серий ПРОФИ MIG и ПТК RILON MIG, где требуется точное соответствие по посадочному размеру и профилю канавки. Это рабочий вариант для цеховой эксплуатации, сервисного участка и мастерской, где важна ровная подача проволоки без рывков.

Назначение ролика в механизме подачи

Подающий ролик отвечает за передачу усилия от привода к сварочной проволоке. От его состояния и правильного подбора зависит равномерность подачи, устойчивость дуги и качество формирования шва. Для полуавтомата MIG/MAG это один из ключевых расходных элементов узла протяжки, особенно при ежедневной работе с углеродистой и низколегированной сталью.

Ролик 30х22х10 V 0,8–1,0 предназначен именно для стальной проволоки. V-образный профиль канавки обеспечивает уверенный контакт с проволокой круглого сечения и позволяет сохранить стабильную скорость подачи при типовых режимах сварки.

Тип и материал

Данный ролик относится к типу V-образный. Канавка формы V применяется для подачи стальной сварочной проволоки. Такой профиль создаёт достаточное сцепление с поверхностью проволоки и подходит для большинства стандартных задач полуавтоматической сварки в среде защитного газа.

V-ролики используют там, где важны:

• стабильная подача омеднённой и неомеднённой стальной проволоки;
• снижение вероятности проскальзывания при корректно выставленном прижимном усилии;
• устойчивая работа полуавтомата на короткой и средней длине рукава;
• предсказуемое поведение проволоки при серийной сварке.

Для мягкой алюминиевой проволоки обычно применяют ролики другого типа, поэтому этот вариант оптимален именно для работы со сталью.

Размеры

Ролик имеет размер 30х22х10 мм и рассчитан на сварочную проволоку диаметром 0,8–1,0 мм. Такой диапазон закрывает наиболее востребованные диаметры для полуавтоматической сварки в мастерской и на участке сварки металлоконструкций.

• Наружный размер: 30 мм
• Ширина: 22 мм
• Посадочный размер: 10 мм
• Диаметр проволоки: 0,8–1,0 мм
• Профиль канавки: V-образный

При подборе ролика важно учитывать не только диаметр проволоки, но и точное соответствие посадочным размерам механизма подачи. Неправильно подобранный ролик может вызывать биение, неравномерный прижим и ускоренный износ проволоки.

Совместимость

Ролик подающий 30х22х10 V 0,8–1,0 подходит для полуавтоматических аппаратов ПТК:

• ПРОФИ MIG 200
• ПРОФИ MIG 250
• ПРОФИ MIG 300
• ПРОФИ MIG 350-1
• ПРОФИ MIG 350
• ПРОФИ MIG 500
• ПТК RILON MIG 250 GS
• ПТК RILON MIG 250 GDM
• ПТК RILON MIG 300 Y
• ПТК RILON MIG 200 GW
• ПТК RILON MIG 250 GW
• ПТК RILON MIG 300 GW
• ПТК RILON MIG 300 GDL

Перед заменой рекомендуется проверить маркировку установленного ролика и параметры используемой проволоки. Для корректной работы механизма подачи также имеет значение состояние канала в рукаве, прижимного узла и контактной части горелки. В каталоге можно подобрать полную горелку MIG, а также совместимые контактные наконечники и кабели и разъёмы для обслуживания сварочного поста.

Когда менять

Замена ролика требуется при появлении признаков нестабильной подачи проволоки. Даже при исправном приводе изношенная канавка ухудшает сцепление и влияет на поведение дуги.

• проволока проскальзывает в механизме подачи;
• скорость подачи меняется рывками;
• появляется неравномерный звук работы привода;
• наблюдается повышенное истирание или деформация поверхности проволоки;
• дуга становится нестабильной без явных причин по току и напряжению;
• канавка ролика заметно изношена или имеет следы выработки.

Если полуавтомат используется интенсивно, состояние ролика желательно контролировать вместе с проверкой направляющего канала, прижимного механизма и расходных элементов горелки. При работе со стальной проволокой также полезно своевременно менять контактные наконечники и следить за качеством самой сварочной проволоки, поскольку износ этих компонентов напрямую связан со стабильностью подачи.

Практическое применение

Ролик ПТК с V-образной канавкой подходит для типовых операций полуавтоматической сварки стали: сборки рам, ремонтных работ, изготовления металлоконструкций, сварки листа и профильного проката. В бюджетном сегменте это рациональное решение для поддержания исправности механизма подачи без сложного переоснащения аппарата.

Ролик подающий 30х22х10 V 0,8–1,0 удобен как запасной элемент для сервисного обслуживания полуавтоматов ПТК, работающих на проволоке 0,8 и 1,0 мм. При правильной установке и корректной настройке прижима он обеспечивает надёжную протяжку проволоки в режимах, характерных для повседневной эксплуатации полуавтомата MIG/MAG.
