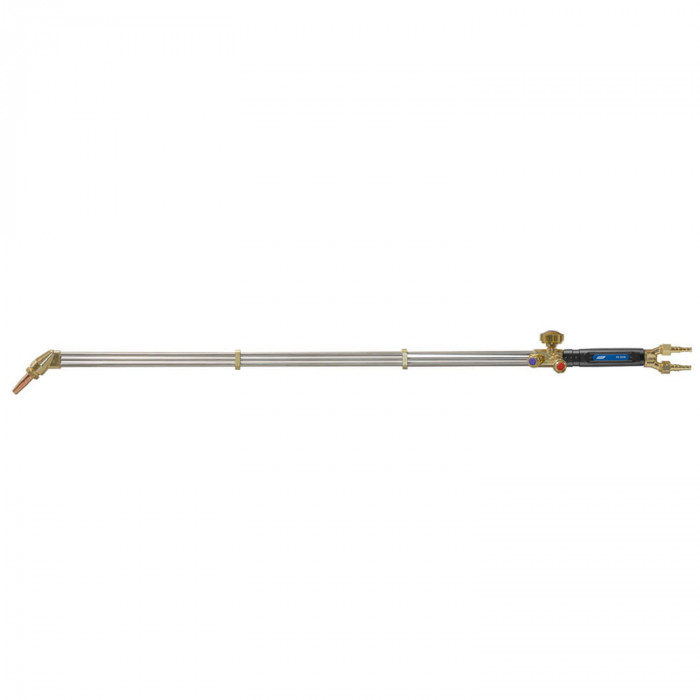

Резак удлинённый Р3-300ВУ, L=1100

Удлинённый резак Р3-300ВУ, L=1100 ПТК предназначен для кислородной резки металла с применением пропан-бутана или ацетилена в качестве горючего газа. Это вентильный газовый резак для ручной разделительной резки, рассчитанный на работу с толщиной металла до 300 мм. Увеличенная длина 1100 мм удобна при резке заготовок в глубине конструкции, при демонтажных работах и на участках, где важно держать руки оператора дальше от зоны интенсивного нагрева.

Назначение

Резак ПТК Р3-300ВУ применяется для ручной кислородной резки углеродистых и низколегированных сталей. Удлинённое исполнение востребовано там, где стандартной длины недостаточно: при раскрое толстого металлопроката, разрезании крупногабаритных деталей, работе в приямках, на заготовительных участках и при демонтаже металлоконструкций.

Модель подходит для следующих операций:

• разделительная резка листа, полосы, сортового и фасонного проката;
• резка металла большой толщины в условиях цеха и на монтажной площадке;
• демонтаж металлоконструкций, трубных элементов, закладных деталей;
• подготовка кромок перед последующей сваркой;
• локальный нагрев зоны реза перед началом работы.

Максимальная толщина разрезаемого металла составляет до 300 мм. Такой диапазон делает удлинённый резак рабочим вариантом для сервисного участка, ремонтного подразделения и для производственных задач, где требуется уверенная резка как средних, так и толстых сечений.

Характеристики

Резак удлинённый Р3-300ВУ, L=1100 рассчитан на работу с двумя видами горючего газа: пропан-бутаном и ацетиленом. Это даёт возможность подобрать схему газоснабжения под оснащение конкретного участка.

• Горючий газ: пропан-бутан, ацетилен
• Максимальная толщина резки: до 300 мм
• Длина резака: 1100 мм
• Исполнение: вентильное
• Угол наклона головки: 135°
• Расход кислорода: 4–33,2 м³/ч
• Расход пропана: 0,41–0,86 м³/ч
• Расход ацетилена: 0,025–1,5 м³/ч

Рабочие давления на входе:

• Кислород: 2,5–10 кгс/см², что соответствует примерно 0,25–1,0 МПа или 2,5–10 бар
• Пропан: 0,4–1,5 кгс/см², что соответствует примерно 0,04–0,15 МПа или 0,4–1,5 бар
• Ацетилен: 0,30–0,50 кгс/см², что соответствует примерно 0,03–0,05 МПа или 0,3–0,5 бар

Подбор мундштука выполняют по толщине металла, требуемой скорости резки и используемому газу. Для резаков класса Р3 обычно применяются сменные наружные и внутренние мундштуки соответствующего типоразмера. Конкретный номер мундштука выбирают по рабочей задаче.

Таблица подбора мундштуков по толщине металла

Ниже приведён типовой ориентир подбора номера мундштука для ручной кислородной резки. Фактический выбор зависит от марки стали, состояния поверхности, давления газов и требуемой чистоты кромки.

• № 1 — толщина металла 3–10 мм
• № 2 — толщина металла 10–25 мм
• № 3 — толщина металла 25–50 мм
• № 4 — толщина металла 50–100 мм
• № 5 — толщина металла 100–200 мм
• № 6 — толщина металла 200–300 мм

Для стабильного качества реза важно согласовывать номер мундштука с давлением режущего кислорода. При недостаточном давлении снижается скорость и ухудшается продувка шлака из реза, при избыточном — возрастает вероятность расширения реза и перегрева кромок.

Конструкция

Резак выполнен в вентильном исполнении, что позволяет точно настраивать подачу кислорода и горючего газа непосредственно на рукоятке. Такая схема удобна при ежедневной работе: оператор быстро выставляет пламя, корректирует режим прогрева и контролирует подачу режущей струи кислорода.

Удлинённая штанга 1100 мм повышает удобство в нескольких сценариях:

• при резке толстого металла, когда зона нагрева интенсивна и важно увеличить дистанцию до головы резака;
• при доступе к участкам, расположенным ниже уровня рук оператора;
• при демонтажных работах, где требуется работать на удалении от искр и брызг окалины;
• при раскрое крупногабаритных деталей на столе или на полу.

Головка резака имеет угол наклона 135°. Такое исполнение облегчает обзор линии реза и делает инструмент удобнее при работе в нижнем положении, особенно на длинных проходах. Геометрия головки также помогает держать более естественное положение кисти, что снижает утомляемость при продолжительной резке.

По принципу смесеобразования резаки данного класса обычно используют инжекторную схему, при которой кислород создаёт разрежение и подсасывает горючий газ в смесительную часть. Это особенно практично при работе с пропан-бутаном и ацетиленом на участках, где важны устойчивость пламени и предсказуемый запуск. Инжекторная конструкция хорошо подходит для цеховой эксплуатации и выездных работ.

Подключение выполняется к кислородному и газовому рукавам через стандартную арматуру резака. При монтаже необходимо соблюдать назначение линий, герметичность соединений и использовать исправные хомуты либо резьбовые присоединения согласно принятой на предприятии схеме.

Расходные элементы

Основные расходные элементы для такого газового резака — мундштуки. Именно они определяют форму подогревающего пламени, устойчивость прогрева и параметры режущей струи кислорода. При интенсивной эксплуатации мундштук постепенно изнашивается: меняется геометрия отверстий, ухудшается качество реза, возрастает чувствительность к загрязнению и обратным хлопкам.

Мундштуки рекомендуется менять в следующих случаях:

• кромка реза стала грубее при прежних настройках давления;
• появилось нестабильное подогревающее пламя;
• увеличилась ширина реза без изменения режима;
• есть механические повреждения, перегрев, следы прогорания или деформация посадочных поверхностей;
• отверстия не удаётся корректно очистить без риска изменить их геометрию.

Замена мундштука выполняется после перекрытия подачи газов и полного остывания головки. При установке нового элемента важно:

• подобрать номер под требуемую толщину металла;
• убедиться в чистоте посадочного места;
• не допускать перекоса при затяжке;
• проверить герметичность соединения перед розжигом;
• после сборки заново выставить рабочие давления по газам.

Для безопасной и стабильной эксплуатации удлинённого резака ПТК целесообразно сразу предусмотреть совместимую оснастку: газовые рукава нужного диаметра и длины, огнепреградители для защиты от обратного удара пламени и редукторы для точной установки давления кислорода и горючего газа. Такой комплект особенно важен при работе с ацетиленом и при резке толстых сечений, где режимы чувствительны к перепадам подачи.

Резак Р3-300ВУ с длиной 1100 мм — рациональный выбор, когда нужен недорогой и понятный в эксплуатации инструмент для ручной кислородной резки с использованием пропана или ацетилена. Он подходит для цеховой эксплуатации, ремонтных работ и заготовительных операций, где требуется резка металла до 300 мм с удобным доступом к удалённой зоне обработки.
