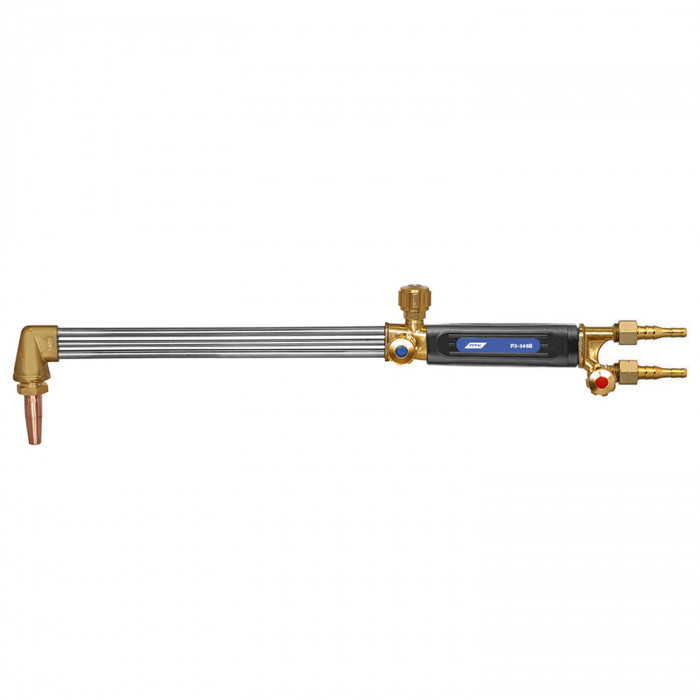

Резак Р3-345В

Резак Р3-345В — газовый кислородный резак вентильного типа для ручной резки металла с применением пропан-бутана или ацетилена в качестве горючего газа. Модель ПТК рассчитана на повседневные работы на монтажном участке, в ремонтной службе, в мастерской и при цеховой эксплуатации, где требуется уверенная разделительная резка стали в широком диапазоне толщин.

Назначение

Этот газовый резак предназначен прежде всего для кислородной резки углеродистых и низколегированных сталей. За счёт работы как с пропан-бутаном, так и с ацетиленом установка удобна для предприятий и сервисных участков с разной схемой газоснабжения.

Резак применяется для следующих задач:

• разделительная резка листового и сортового проката;
• демонтаж металлоконструкций;
• подготовка заготовок перед сваркой;
• вырезка дефектных участков и ремонтные операции;
• резка швеллера, уголка, полосы, труб и других стальных элементов.

По рабочим возможностям Р3-345В ориентирован на резку металла толщиной до 300 мм. Это делает его практичным вариантом как для стандартных слесарно-заготовительных операций, так и для более тяжёлых работ, где требуется запас по толщине и стабильная подача режущего кислорода.

Следует учитывать, что качество и скорость реза зависят не только от самого резака, но и от правильно подобранного мундштука, давления газов, состояния каналов подачи и чистоты кислорода. При корректной настройке резак обеспечивает устойчивый подогрев и формирование направленной режущей струи.

Характеристики

Резак Р3-345В ПТК рассчитан на работу с двумя видами горючего газа: пропан-бутаном и ацетиленом. Такая универсальность удобна для предприятий, где используются разные баллонные посты или требуется заменить горючий газ в зависимости от доступности и конкретной технологии.

• Применяемый горючий газ: пропан-бутан, ацетилен
• Максимальная толщина разрезаемого металла: до 300 мм
• Исполнение: вентильное
• Угол наклона головки: 90°
• Длина резака: 520 мм
• Расход кислорода: 4–33,2 м³/ч
• Расход пропана: 0,41–0,86 м³/ч
• Расход ацетилена: 0,025–1,5 м³/ч

Рабочие давления на входе:

• Кислород: 2,5–10 кгс/см², что соответствует примерно 0,25–1,0 МПа или 2,5–10 бар
• Пропан: 0,4–1,5 кгс/см², что соответствует примерно 0,04–0,15 МПа или 0,4–1,5 бар
• Ацетилен: 0,30–0,50 кгс/см², что соответствует примерно 0,03–0,05 МПа или 0,3–0,5 бар

Для газовых резаков такого класса рабочий диапазон толщин определяется установленным наружным и внутренним мундштуком. На практике применяются комплекты мундштуков разных номеров. Номер подбирают под толщину металла и тип горючего газа. Типовая схема подбора выглядит следующим образом:

Подбор мундштука по толщине металла

• № 1 — для металла примерно 3–15 мм
• № 2 — для металла примерно 15–30 мм
• № 3 — для металла примерно 30–60 мм
• № 4 — для металла примерно 60–100 мм
• № 5 — для металла примерно 100–200 мм
• № 6 — для металла примерно 200–300 мм

Таблица подбора:

• Мундштук № 1 → толщина 3–15 мм
• Мундштук № 2 → толщина 15–30 мм
• Мундштук № 3 → толщина 30–60 мм
• Мундштук № 4 → толщина 60–100 мм
• Мундштук № 5 → толщина 100–200 мм
• Мундштук № 6 → толщина 200–300 мм

Такой диапазон позволяет использовать один источник резки для разных производственных задач: от раскроя тонкого листа до демонтажа массивных деталей. Для получения ровной кромки важно подбирать номер мундштука без избыточного запаса: слишком крупный мундштук увеличивает расход газа и ухудшает контроль над линией реза.

Конструкция

Резак выполнен в вентильном исполнении, что обеспечивает раздельную и понятную настройку подачи кислорода и горючего газа. Такой формат привычен для большинства слесарей и газорезчиков: регулировка пламени выполняется непосредственно на рукоятке, а пуск режущего кислорода осуществляется отдельным органом управления.

По принципу смешения газа эта модель относится к решениям, рассчитанным на стабильную работу с пропаном и ацетиленом, что характерно для инжекторной схемы подачи горючего газа. Инжекторная конструкция удобна в реальной эксплуатации, поскольку обеспечивает уверенное подсасывание горючего газа потоком кислорода и сохраняет работоспособность при типовых режимах ручной резки.

Головка с углом 90° удобна для прямолинейного реза, работы по листу, вырезки проёмов и большинства стандартных операций в нижнем положении. Такая геометрия облегчает визуальный контроль расстояния от мундштука до поверхности металла и помогает удерживать резак под стабильным углом к кромке.

Длина 520 мм даёт нормальный баланс между манёвренностью и безопасной дистанцией от зоны нагрева. Резак удобно использовать при ежедневной работе на верстаке, на монтажной площадке и при демонтаже конструкций, где оператору важно сохранять контроль над движением и не перегружать кисть.

Подключение выполняется к кислородному и газовому рукавам через стандартную схему газового поста с установкой соответствующих редукторов. Для безопасной эксплуатации целесообразно применять исправные газовые рукава нужного диаметра и устанавливать огнепреградители на линии подачи газов, особенно при интенсивной работе и частых пусках.

Расходные элементы

Основной расходный элемент газового резака — это мундштук. Именно он определяет форму подогревающего пламени, интенсивность нагрева кромки и параметры режущей кислородной струи. При износе, засорении каналов или механическом повреждении мундштук подлежит замене.

В работе важно контролировать:

• состояние отверстия режущего кислорода;
• чистоту подогревающих каналов;
• отсутствие оплавлений и забоин на посадочных поверхностях;
• соответствие номера мундштука толщине металла и выбранному газу.

Замена мундштука выполняется после перекрытия подачи газов и сброса давления в системе. Резьбовые соединения необходимо очищать аккуратно, без повреждения калиброванных отверстий. При обслуживании нельзя прочищать каналы случайной проволокой неподходящего диаметра — это нарушает геометрию факела и ухудшает качество реза. Для ухода используют специализированный инструмент для очистки мундштуков и мягкую механическую обработку без деформации.

Для стабильной работы резака в комплекте газового поста особенно важны правильно подобранные редукторы, так как именно они обеспечивают точное поддержание рабочего давления кислорода и горючего газа. Не менее важны исправные газовые рукава, рассчитанные на соответствующую среду, а также огнепреградители, снижающие риск обратного удара пламени и повышающие безопасность на участке.

Р3-345В — рабочий газовый резак для предприятий и мастерских, где требуется понятная настройка, совместимость с пропаном и ацетиленом и возможность резки стали до 300 мм. При правильном подборе мундштука и корректной настройке давлений модель уверенно закрывает задачи ручной кислородной резки в ремонтной, монтажной и заготовительной практике.
