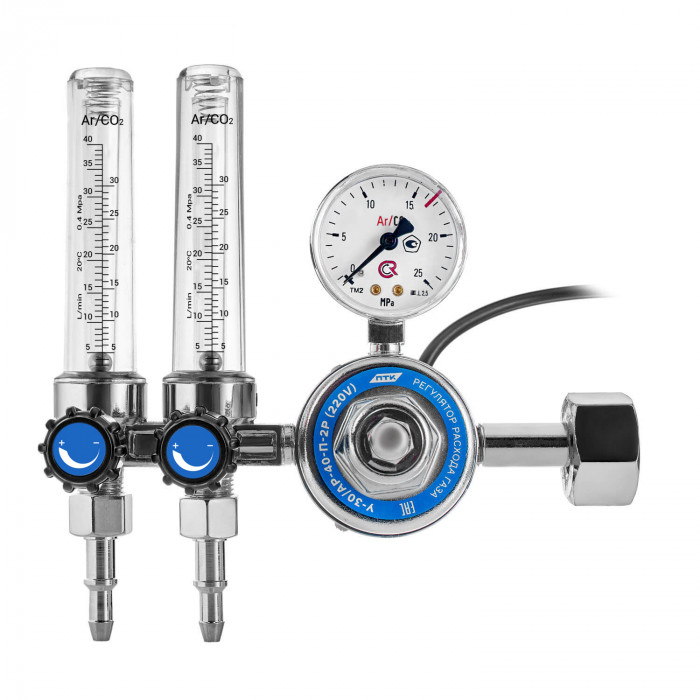

Регулятор расхода газа У-30/АР-40-П-2Р (220V)

Регулятор расхода газа У-30/АР-40-П-2Р (220V) — газовая арматура для работы с углекислым газом и аргоном. Модель применяется для стабильной подачи защитного газа от баллона к сварочному посту, подходит для полуавтоматической сварки MIG/MAG и аргонодуговой сварки TIG, где важно точно держать расход и исключать перебои подачи, особенно при работе с CO2.

Назначение

Этот регулятор расхода рассчитан на аргон и углекислый газ. Такое исполнение удобно на участках, где используются разные защитные среды: чистый аргон — для аргонодуговой сварки TIG и ряда задач по сварке алюминия, углекислота — для полуавтоматической сварки MIG/MAG углеродистых сталей, а также для части производственных задач в мастерской и на сервисном участке.

Модель ПТК применяется для:

• подключения баллонов с аргоном к TIG-источникам;
• подключения баллонов с CO2 к сварочным полуавтоматам;
• стабилизации давления и контроля расхода защитного газа;
• ежедневной цеховой эксплуатации при ручной настройке подачи газа;
• работ, где требуется визуальный контроль расхода по ротаметру.

Регулятор особенно полезен там, где один пост используется попеременно под аргонодуговую и полуавтоматическую сварку. Наличие подогревателя делает его практичным выбором для работы с углекислотой: при интенсивном отборе CO2 уменьшается риск обмерзания арматуры и нестабильной подачи газа.

Характеристики

Регулятор расхода газа У-30/АР-40-П-2Р (220V) рассчитан на стандартные для баллонной арматуры режимы и обеспечивает рабочие параметры, достаточные для большинства сварочных постов.

• Редуцирующий газ: углекислый газ / аргон.
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч.
• Наибольшее давление газа на входе: 20 МПа.
• Наибольшее рабочее давление: 0,4 МПа.
• Давление срабатывания предохранительного клапана: 0,6 МПа.
• Напряжение электроподогревателя: 220 В.
• Потребляемая мощность подогревателя: не более 200 Вт.
• Присоединение к баллону: радиальное.
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B.
• Выходное присоединение: штуцер с гайкой M16x1,5 и ниппель 6/9.
• Количество ротаметров: 2.

Диапазон по расходу делает этот регулятор подходящим как для стандартной подачи газа на полуавтомат, так и для более точной настройки на TIG-посту. Для сварки в помещении обычно используют умеренные расходы, а при работе на открытом участке или с крупными горелками может потребоваться увеличение подачи. Наличие ротаметра упрощает выставление параметров без приблизительной настройки «по ощущениям».

Особенности

По конструкции это редуцирующий регулятор расхода с подогревом, предназначенный для подключения к баллону и последующей стабилизации параметров газа на выходе. Для практической эксплуатации важны несколько особенностей.

• Работа с двумя газами: одна модель подходит для аргона и углекислоты, что удобно для универсального сварочного поста.
• Электроподогреватель 220 В: снижает риск замерзания при работе с CO2, особенно при длительной сварке и повышенном расходе.
• Два ротаметра: обеспечивают наглядный контроль расхода и повышают удобство настройки.
• Предохранительный клапан: защищает систему от превышения допустимого давления на выходе.
• Стандартные присоединительные размеры: упрощают подключение к типовой газовой оснастке сварочного поста.

Для бюджетного сегмента такое сочетание параметров выглядит рационально: источник получает стабильную подачу защитного газа, оператор — понятную настройку, а участок сварки — рабочую арматуру без избыточной сложности. При использовании углекислоты наличие подогрева особенно важно в условиях продолжительной работы, когда без нагрева возможно падение стабильности расхода из-за охлаждения корпуса и проходных каналов.

Конструктивно подобные регуляторы относятся к решениям, ориентированным на повседневную эксплуатацию. Они подходят для сервисного участка, небольшого производства, учебного поста и мастерской, где требуется понятная настройка и совместимость с распространёнными баллонами и рукавами.

Совместимость

Регулятор совместим со сварочными постами, где используется подача аргона или углекислого газа от баллона. Это могут быть:

• аппараты TIG для аргонодуговой сварки;
• полуавтоматы MIG/MAG для сварки в среде CO2;
• универсальные источники с поддержкой нескольких процессов;
• стационарные и мобильные посты на производстве и в мастерской.

Подключение к баллону выполняется через радиальное присоединение с резьбой G3/4-B, а на выходе используется стандартная схема со штуцером M16x1,5 и ниппелем 6/9, что позволяет без сложных переходников подключать газовые рукава, применяемые на большинстве сварочных постов.

Модель уместна в комплекте с горелками MIG при работе с углекислотой и с горелками TIG при подаче аргона. Для организации полноценного поста также востребованы газовые рукава, так как качество соединения и герметичность линии напрямую влияют на стабильность защитной среды в зоне сварки.

Если на участке используется несколько баллонов или оборудование регулярно перемещается между рабочими местами, важно заранее проверить соответствие присоединительной арматуры, длину рукава и фактическое напряжение питания подогревателя 220 В.

Безопасность

Регулятор должен использоваться только с теми газами, для которых он предназначен: в данном случае это аргон и углекислый газ. Применять газовую арматуру не по назначению недопустимо.

• Не подключайте регулятор к кислороду, пропану, ацетилену и другим газам, если это не предусмотрено конструкцией и маркировкой.
• Кислородный редуктор нельзя использовать на горючих газах, а арматуру для горючих газов — на кислороде.
• Для кислородного оборудования недопустим контакт с маслом и жиром: это создаёт пожаро- и взрывоопасную ситуацию.
• Перед началом работы проверяйте герметичность соединений мыльным раствором, а не открытым пламенем.
• Подключение электроподогревателя выполняйте только к исправной сети 220 В.
• Не превышайте допустимое входное и рабочее давление.
• Открывайте вентиль баллона плавно, без резких ударных нагрузок по арматуре.

При корректном подборе по газу и соблюдении правил подключения регулятор ПТК обеспечивает стабильную подачу защитной среды и удобную настройку расхода на сварочном посту. Это рабочий вариант для тех, кому нужна понятная и функциональная газовая арматура для аргона и CO2 без усложнения комплектации.
