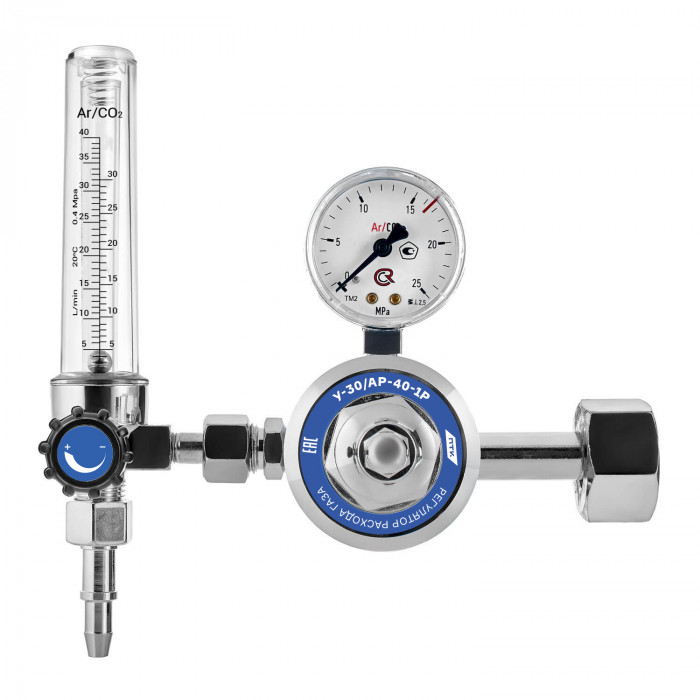

Регулятор расхода газа У-30/АР-40-1Р

Регулятор расхода газа ПТК У-30/АР-40-1Р предназначен для работы с углекислым газом (CO2) и аргоном (Ar). Это однороторный регулятор с расходомером, который снижает давление газа, поступающего из баллона, и поддерживает стабильную подачу на сварочный пост. Модель подходит для участков, где требуется простое и понятное решение для аргонодуговой сварки TIG и полуавтоматической сварки MIG/MAG, в том числе для сварки алюминия, нержавеющих и низкоуглеродистых сталей.

Назначение

Регулятор расхода газа У-30/АР-40-1Р применяется для подачи и регулирования защитного газа при сварочных работах. Он рассчитан на два распространённых газа:

• аргон — для аргонодуговой сварки TIG, а также для MIG-сварки алюминия и цветных металлов;
• углекислый газ — для полуавтоматической сварки MIG/MAG низкоуглеродистых сталей.

Такой регулятор расхода востребован на сервисном участке, в небольшой мастерской, на монтажных постах и при ежедневной эксплуатации в цехе. Он подходит для задач, где важно выставить понятный и контролируемый расход защитного газа без сложной настройки.

Модель используется совместно со сварочными полуавтоматами, TIG-источниками и комбинированными установками, работающими с внешним газовым баллоном. Для полноценной комплектации поста обычно также применяют горелки MIG, горелки TIG и газовые рукава, подобранные под конкретный процесс и тип газа.

Характеристики

Регулятор рассчитан на стандартные для баллонного оборудования параметры и обеспечивает устойчивую работу в типовом диапазоне сварочных расходов.

• Редуцирующий газ: углекислый газ / аргон
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч
• Максимальное давление газа на входе: 20 МПа (200 кгс/см2)
• Максимальное рабочее давление: 0,4 МПа (4,0 кгс/см2)
• Давление срабатывания предохранительного клапана: 0,6 МПа (6,0 кгс/см2)
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: M16x1,5, ниппель 6/9
• Количество ротаметров: 1

Диапазона пропускной способности достаточно для большинства стандартных режимов сварки в защитных газах. Для TIG-процессов расход обычно выбирают ниже, в зависимости от диаметра сопла, материала и условий работы. Для полуавтомата MIG/MAG расход подбирают с учётом диаметра проволоки, режима переноса металла и наличия сквозняков на рабочем месте.

Радиальное подключение к баллону удобно для стационарного размещения поста и для установки на тележке рядом с источником. Выход через резьбу M16x1,5 с ниппелем 6/9 совместим с распространёнными рукавами подачи газа, которые применяются на сварочных аппаратах и подающих механизмах.

Особенности

ПТК У-30/АР-40-1Р выполнен как одноступенчатый регулятор. Для производственных задач и для мастерской это практичная схема: давление из баллона понижается до рабочего уровня, а расход контролируется по ротаметру. Конструкция проста в обращении, не требует сложного обслуживания и подходит для типовых сварочных постов.

• Одноступенчатое редуцирование — рабочий вариант для стандартной сварки с баллонным газоснабжением.
• Расходомер с ротаметром — позволяет визуально контролировать подачу газа и точнее выставлять режим под конкретную горелку и процесс.
• Работа с двумя газами — один регулятор можно использовать как на аргоне, так и на углекислом газе при соблюдении правил эксплуатации.
• Предохранительный клапан — защищает систему от превышения рабочего давления.

Для CO2 важно учитывать особенность самого газа: при интенсивном расходе и продолжительной работе возможно охлаждение арматуры из-за расширения газа. В стандартных режимах такой регулятор применяется без подогревателя, но при высоких нагрузках на участке сварки иногда дополнительно используют подогреватели углекислого газа, если этого требует режим работы поста.

Наличие одного ротаметра делает настройку понятной: оператор видит текущий расход и может быстро скорректировать его под сопло, диаметр вольфрамового электрода, тип соединения или условия в рабочей зоне.

Совместимость

Регулятор подходит для подключения к баллонам с аргоном и углекислотой, оснащённым стандартным присоединением, соответствующим входной резьбе G3/4-B. Он совместим с большинством сварочных аппаратов, где требуется внешняя подача защитного газа:

• аргонодуговыми аппаратами TIG;
• сварочными полуавтоматами MIG/MAG;
• универсальными источниками с режимами TIG/MIG/MAG;
• подающими механизмами и постами механизированной сварки.

На практике регулятор расхода применяют с оборудованием для сварки алюминия, нержавеющей стали и конструкционных сталей. Для TIG-процесса он работает в связке с аргоновой горелкой и газовым шлангом. Для полуавтомата — с подающим механизмом, рукавом-пакетом и соответствующей горелкой. При оснащении поста также стоит учитывать состояние кабелей и разъёмов и удобство размещения баллона на тележках для сварочного оборудования, особенно при перемещении источника между рабочими местами.

Если на участке используется ручная газовая резка, важно не путать типы арматуры: данный регулятор предназначен именно для аргона и углекислого газа и не заменяет редукторы для кислорода, пропана или ацетилена, которые применяются с резаками и другим газопламенным оборудованием.

Безопасность

Регулятор должен использоваться только с теми газами, для которых он предназначен: аргон и углекислый газ. Применение газовой арматуры не по назначению недопустимо. Кислородный редуктор нельзя устанавливать на горючий газ, а арматуру для горючих газов нельзя использовать на кислороде.

• Перед подключением убедитесь в исправности резьбы, уплотнений и штуцеров.
• Открывайте вентиль баллона плавно, без резких ударных подач давления.
• После монтажа проверяйте соединения на утечки мыльным раствором.
• Не допускайте работы с повреждённым рукавом, сорванной резьбой или негерметичными соединениями.
• Не используйте арматуру, загрязнённую техническими жидкостями, пылью и продуктами коррозии.
• Для кислородного оборудования особенно важно исключить контакт с маслом и жиром, так как это создаёт пожаро- и взрывоопасную ситуацию.

При правильном подборе газа, корректном подключении и регулярной проверке герметичности регулятор расхода газа У-30/АР-40-1Р обеспечивает стабильную подачу защитной среды и нормальную работу сварочного оборудования в повседневной эксплуатации.
