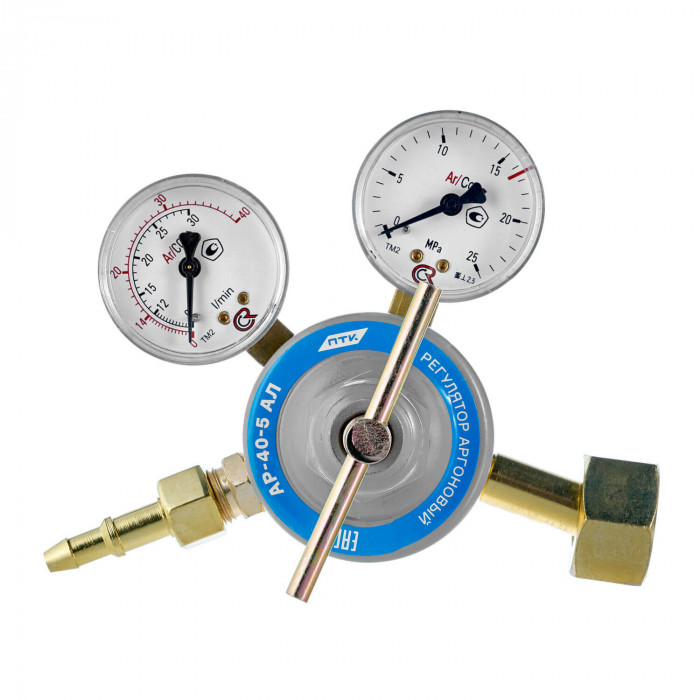

Регулятор расхода газа АР-40-5 АЛ

Регулятор расхода газа АР-40-5 АЛ — аргоновый регулятор для понижения давления газа, поступающего из баллона, и стабильной подачи аргона в зону сварки. Модель ПТК рассчитана на работу с инертным газом и подходит для аргонодуговой сварки TIG, а также для процессов, где требуется контролируемый расход аргона при ежедневной эксплуатации на сварочном участке.

Назначение

Регулятор применяется для работы с аргоном. Его задача — снизить высокое давление газа в баллоне до рабочего уровня и обеспечить устойчивую подачу защитного газа к сварочному оборудованию. Такой источник регулирования расхода востребован там, где важно сохранить стабильную газовую защиту сварочной ванны и исключить перерасход.

АР-40-5 АЛ используется в первую очередь:

• при аргонодуговой сварке (TIG) стали, нержавеющих сплавов, алюминия и цветных металлов;
• при сварке алюминия, где качество газовой защиты напрямую влияет на формирование шва;
• в мастерской, на сервисном участке и в условиях цеховой эксплуатации;
• в составе постов, где аргон подаётся к TIG-горелке или другому оборудованию, работающему с инертным газом.

Для полуавтоматической сварки MIG/MAG данный регулятор применяют только в тех случаях, когда технологический процесс предусматривает использование чистого аргона. Для углекислоты, кислорода, пропана, ацетилена и газовых смесей необходима арматура, рассчитанная именно на соответствующий газ.

Характеристики

Регулятор расхода газа ПТК АР-40-5 АЛ рассчитан на типовые условия подключения к баллонной арматуре и обеспечивает рабочие параметры, достаточные для большинства задач ручной аргонодуговой сварки.

• Редуцирующий газ: аргон
• Наибольшая пропускная способность: 40 л/мин (2,4 м3/ч)
• Наибольшее давление газа на входе: 20 МПа
• Наибольшее рабочее давление: 1,25 МПа
• Давление срабатывания предохранительного клапана: 1,6 МПа
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: штуцер с гайкой M16х1,5 и ниппель 6/9

Пропускной способности до 40 л/мин достаточно для большинства режимов TIG-сварки, включая работы с увеличенным расходом газа при сварке алюминия, при использовании газовых линз, а также при продувке отдельных узлов, если это предусмотрено технологией. При этом точный расход всегда подбирают с учётом диаметра сопла, условий вентиляции и материала изделия.

Особенности

АР-40-5 АЛ относится к категории одноступенчатых регуляторов. Такая схема подходит для стандартных сварочных постов, где требуется понятная настройка, компактность и надёжная работа без усложнения конструкции. Для бюджетного сегмента это практичный вариант при регулярном использовании на участке сварки.

Ключевые особенности модели:

• исполнение под аргон с соответствующими параметрами давления и расхода;
• стабильное редуцирование давления из баллона до рабочего уровня;
• наличие предохранительного клапана для защиты от превышения давления;
• удобное подключение к баллону с радиальным присоединением;
• выход под стандартное подключение газового рукава через ниппель 6/9.

Подогреватель для этой модели не требуется, так как он актуален прежде всего для углекислотных редукторов при интенсивном отборе CO2. Также важно учитывать, что АР-40-5 АЛ — это именно регулятор расхода газа для аргона, а не кислородный или пропановый редуктор. Конструкция и присоединительная арматура рассчитаны под конкретный тип газа и режим его подачи.

Совместимость

Регулятор расхода газа АР-40-5 АЛ совместим с аргоновыми баллонами, имеющими соответствующее присоединение G3/4-B. Он подходит для подключения к постам аргонодуговой сварки, инверторным TIG-аппаратам и комбинированным источникам TIG/MMA, где защитный газ подаётся от отдельного баллона.

Модель используют:

• с TIG-источниками для ручной сварки неплавящимся вольфрамовым электродом;
• с оборудованием для сварки нержавеющей стали и алюминия;
• на стационарных и мобильных сварочных постах;
• в мастерской и на производственных участках, где требуется простое и понятное решение для подачи аргона.

Для полноценной комплектации поста обычно дополнительно подбирают горелки TIG, газовые рукава и кабели и разъёмы. Если оборудование размещается рядом с баллоном и источником питания, удобным дополнением становятся тележки для сварочного оборудования, особенно при частом перемещении между рабочими зонами.

Безопасность

Важно: регулятор должен использоваться только с тем газом, для которого он предназначен. Аргоновый регулятор нельзя устанавливать на кислород, пропан, ацетилен, углекислоту или горючие газовые смеси. Аналогично кислородный редуктор нельзя применять для горючих газов.

• Перед подключением убедитесь в соответствии газа, резьбы и рабочего давления.
• Подключение выполняйте только к исправному баллону с рабочим вентилем.
• После монтажа проверяйте герметичность соединений мыльным раствором.
• Не допускайте ударных нагрузок, перекоса резьбы и работы с повреждёнными уплотнениями.
• Если на участке используется кислородная арматура, не применяйте для неё масло, жир и загрязнённый инструмент.
• Газовый рукав должен быть надёжно зафиксирован на ниппеле и соответствовать рабочей среде.

При правильном подборе и корректной настройке регулятор ПТК обеспечивает стабильную подачу аргона, что особенно важно для получения чистого шва без окисления и пористости. Это рабочий вариант для тех, кому нужен понятный аргоновый регулятор для цеховой эксплуатации, сервисного участка или оснащения поста TIG-сварки.
