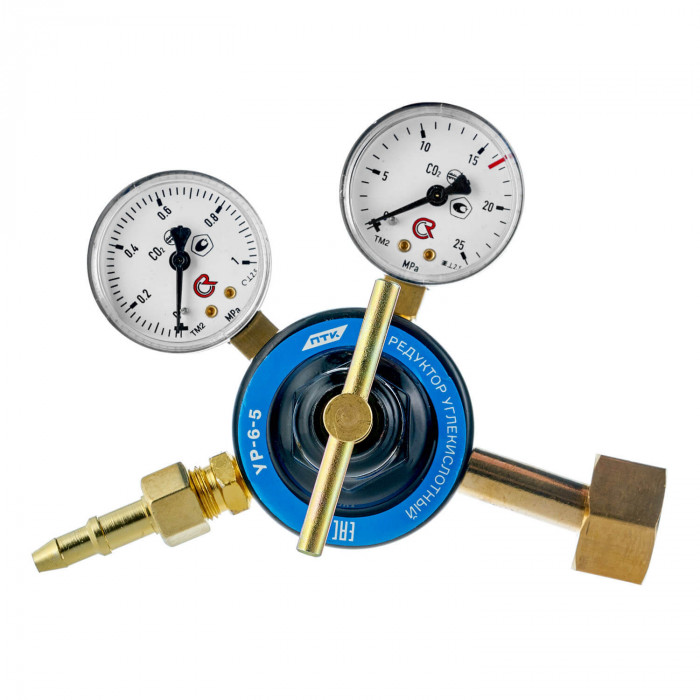

Редуктор углекислотный УР-6-5

Редуктор углекислотный УР-6-5 — газовый редуктор для работы с углекислым газом (CO2), предназначенный для понижения давления газа из баллона до стабильного рабочего уровня и его дальнейшей подачи к сварочному оборудованию. Модель ПТК подходит для типовых задач в полуавтоматической сварке, где требуется надёжная и понятная в эксплуатации арматура для сервисного участка, мастерской или небольшого производственного поста.

Назначение

УР-6-5 применяется исключительно с углекислым газом. Основная задача редуктора — снизить высокое давление в баллоне до безопасного и рабочего значения, необходимого для устойчивой подачи защитного газа в сварочную зону.

Такой редуктор востребован прежде всего при полуавтоматической сварке MIG/MAG, когда CO2 используется как защитная среда при сварке низкоуглеродистых и конструкционных сталей. Устройство подходит для оснащения сварочных постов, где используются компактные и стандартные углекислотные баллоны, а также полуавтоматы для цеховой эксплуатации и повседневной работы.

Редуктор углекислотный УР-6-5 уместен:

• на постах MIG/MAG-сварки с подачей чистого углекислого газа;
• в ремонтных мастерских и на сервисных участках;
• при сборке металлоконструкций из углеродистой стали;
• для оснащения недорогих сварочных комплектов, где важны простота подключения и понятная настройка.

Для работы в составе поста обычно дополнительно используют газовые рукава, горелки MIG и сварочную проволоку, подобранную под режим полуавтоматической сварки.

Характеристики

Модель рассчитана на стандартные параметры, характерные для углекислотной арматуры начального и среднего уровня.

• Редуцирующий газ: углекислый газ (CO2).
• Наибольшее давление газа на входе: 20 МПа (200 кгс/см2).
• Наибольшее рабочее давление: 0,35 МПа (3,5 кгс/см2).
• Давление срабатывания предохранительного клапана: 0,6 МПа (6,0 кгс/см2).
• Наибольшая пропускная способность: 6 м3/ч.

Если перевести максимальную пропускную способность в более привычный для сварщика формат, это составляет примерно 100 л/мин. Такой запас по расходу достаточен для большинства стандартных сварочных задач, хотя в реальной эксплуатации расход защитного газа при MIG/MAG обычно значительно ниже и подбирается по режиму, диаметру проволоки, типу сопла и условиям работы.

Подключение

• Присоединение к баллону: радиальное.
• Входное соединение: накидная гайка с внутренней резьбой G3/4-B.
• Выходное соединение: штуцер с гайкой M16х1,5 и ниппель 6/9.

Такое исполнение удобно для подключения стандартного газового рукава и дальнейшей подачи CO2 к полуавтомату. При подборе важно учитывать соответствие резьбы и типоразмеров всей газовой линии: баллон, редуктор, рукав и входной штуцер сварочного источника должны быть совместимы между собой.

Особенности

ПТК УР-6-5 представляет собой классический углекислотный редуктор для базовых сварочных задач. Это практичный вариант, когда требуется именно регулирование давления и стабильная подача газа без усложнения конструкции.

• Тип исполнения: одноступенчатый редуктор.
• Назначение: работа с CO2 в составе сварочного поста.
• Предохранительный клапан: предусмотрен для защиты по избыточному давлению.
• Простая схема подключения: стандартные резьбовые соединения для быстрого ввода в эксплуатацию.

Для бюджетного сегмента это рациональное решение, когда на первом месте стоят рабочая функциональность, ремонтопригодность и понятная настройка. Устройство не относится к категории редукторов с расходомером и не является двухступенчатой моделью, поэтому его обычно выбирают там, где не требуется особо точное поддержание параметров при переменном отборе газа.

Подогреватель в комплекте не предусмотрен. Для углекислоты это важный момент: при интенсивном расходе CO2 возможно охлаждение корпуса и обмерзание арматуры. Если пост работает на повышенных расходах, в холодном помещении или в длительном непрерывном цикле, на участке сварки может потребоваться отдельный подогреватель углекислого газа.

Расходомер в конструкции не заявлен. Настройка ведётся по рабочему давлению и в соответствии с требованиями конкретного полуавтомата и технологической карты сварки.

Совместимость

Редуктор рассчитан на подключение к углекислотным баллонам с соответствующим присоединением и используется совместно с оборудованием, которому необходима подача CO2 как защитного газа. Это, в первую очередь, полуавтоматы MIG/MAG для сварки стали.

Модель совместима:

• с баллонами углекислого газа с резьбой подключения G3/4-B;
• с полуавтоматами, работающими на чистом CO2;
• с типовыми газовыми рукавами под ниппель 6/9;
• с постами, где используются стандартные горелки MIG и расходные элементы для полуавтоматической сварки.

Если редуктор устанавливается в составе полного сварочного комплекта, стоит заранее проверить совместимость не только по резьбе баллона, но и по выходной линии: диаметр рукава, тип хомутов, штуцер на аппарате и фактический требуемый расход газа. Для стабильной работы поста также полезно правильно подобрать контактные наконечники и качественные кабели и разъёмы, особенно при ежедневной нагрузке.

Безопасность

Редуктор должен использоваться только с тем газом, для которого он предназначен. УР-6-5 рассчитан на углекислый газ. Применять его для кислорода, ацетилена, пропана, аргона или газовых смесей без прямого допуска производителя нельзя.

• Нельзя использовать кислородный редуктор на горючих газах и наоборот.
• Газовая арматура должна соответствовать типу газа, рабочему давлению и присоединительным размерам.
• Перед запуском необходимо проверить герметичность всех соединений мыльным раствором.
• Эксплуатация при обнаружении утечки, повреждения резьбы или неисправности клапана недопустима.
• Баллон должен быть надёжно закреплён, а открытие вентиля выполняется плавно.

Отдельно важно помнить правило для кислородной арматуры: масло и жир на кислородных редукторах и соединениях недопустимы. Хотя данная модель предназначена для CO2, общее требование к чистоте газовой арматуры и аккуратному обращению остаётся обязательным для любого сварочного поста.

Редуктор углекислотный УР-6-5 — это понятный по конструкции источник регулирования давления для подачи CO2 к полуавтомату. Он подходит для типовых работ в мастерской, на ремонтном участке и в небольшом производстве, где требуется рабочий редуктор без сложной дополнительной оснастки.
