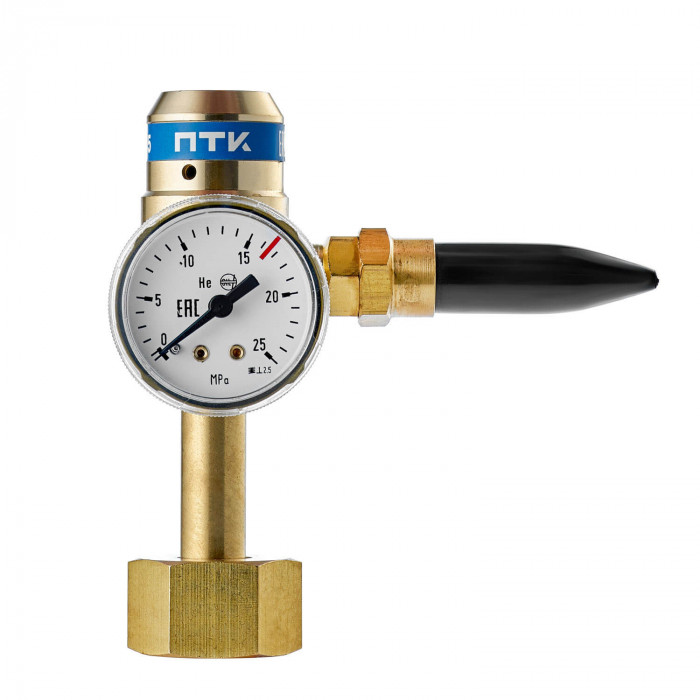

Редуктор гелиевый Г-45

Редуктор гелиевый Г-45 — баллонный редуктор для работы с гелием, предназначенный для понижения высокого давления газа и поддержания стабильного рабочего давления на выходе. Модель ПТК подходит для подачи гелия на сварочный пост, в лабораторные и сервисные системы, где требуется контролируемая подача инертного газа из баллона.

Назначение

Гелиевый редуктор применяется исключительно с гелием. Он не предназначен для аргона, углекислоты, кислорода, пропана, ацетилена и газовых смесей с иными требованиями к арматуре и присоединительным элементам. Основная задача устройства — снизить давление газа, поступающего из баллона, до рабочего уровня и обеспечить устойчивую подачу в процессе эксплуатации.

Такая газовая арматура востребована там, где гелий используется как защитный или технологический газ. В сварочной практике редуктор может применяться в составе постов для аргонодуговой сварки (TIG) и полуавтоматической сварки MIG/MAG в тех режимах, где по технологии требуется гелий или смеси на его основе. На практике это актуально для сварки алюминия, цветных металлов, а также для производственных задач, где важны глубина проплавления и стабильная газовая защита зоны сварки.

Кроме сварки, источник подачи газа такого типа используют на сервисных участках, в мастерской, на испытательных стендах и в других системах, где нужен инертный газ с контролируемым давлением на выходе.

Характеристики

Редуктор гелиевый Г-45 рассчитан на подключение к стандартному баллону с гелием и обеспечивает рабочие параметры, достаточные для большинства типовых задач на участке подачи газа.

• Редуцирующий газ: гелий
• Максимальное давление газа на входе: 20 МПа (200 кгс/см2)
• Наибольшее рабочее давление на выходе: 0,5 ± 0,15 МПа (5,0 ± 1,5 кгс/см2)
• Наибольшая пропускная способность: 40 м3/ч
• Подключение к баллону: осевое
• Присоединение на входе: накидная гайка с внутренней резьбой G3/4-B
• Присоединение на выходе: мундштук под резиновый рукав 15,3 мм

Если перевести пропускную способность в более привычный для газовой настройки формат, максимальный поток составляет около 667 л/мин. Это верхний предел по пропускной способности, который показывает запас по производительности. Для сварочных процессов фактический расход обычно существенно ниже и настраивается под конкретную горелку, диаметр сопла, тип соединения и условия работы.

Входная резьба G3/4-B соответствует распространённому формату подключения баллонной арматуры. Выходной мундштук под шланг позволяет быстро включить редуктор в линию подачи газа через газовые рукава подходящего диаметра с надёжной фиксацией хомутом.

Особенности

ПТК Г-45 относится к классическим баллонным редукторам с простой и понятной схемой эксплуатации. Для повседневной работы это практичный вариант, когда требуется базовое решение без усложнения конструкции.

• Исполнение для конкретного газа. Внутренние параметры и присоединительная часть рассчитаны именно на гелий.
• Одноступенчатая схема редуцирования. Подходит для типовых задач на сварочном посту и сервисном участке, где важны простота и удобство обслуживания.
• Высокая пропускная способность. Есть запас по подаче газа для разных режимов работы.
• Осевое подключение к баллону. Упрощает установку и компоновку арматуры на посту.
• Выход под шланг. Удобен для подключения к оборудованию без дополнительных сложных переходников.

В конструкции не предусмотрены подогреватель и встроенный расходомер. Подогреватель характерен прежде всего для углекислотных решений, где есть риск переохлаждения и обмерзания при интенсивном отборе газа. Для гелия такая функция обычно не требуется. Отсутствие расходомера означает, что редуктор ориентирован на регулирование давления, а контроль фактического расхода при необходимости организуют отдельными средствами в составе линии подачи.

За счёт простой конструкции этот редуктор удобен для мастерской, для учебных и сервисных постов, а также для цеховой эксплуатации, где нужен рабочий вариант без избыточной сложности.

Совместимость

Гелиевый редуктор ПТК Г-45 совместим с баллонами, рассчитанными на хранение и подачу гелия, при соответствии присоединения на входе формату G3/4-B. Подключение выполняется напрямую к вентилю баллона через накидную гайку осевого типа.

На выходе редуктор подключается к газовой линии через шланг, надетый на мундштук 15,3 мм. Это позволяет использовать его с различным оборудованием, где требуется подача защитного или технологического гелия:

• с установками для аргонодуговой сварки TIG;
• с полуавтоматами MIG/MAG при работе на специальных газовых смесях или гелии;
• с постами ручной подачи инертного газа;
• с лабораторными и испытательными системами.

При комплектации поста стоит заранее проверить совместимость всей газовой линии: тип шланга, хомуты, переходники, а также фактическую потребность оборудования по давлению и расходу. Для стабильной работы сварочного участка редуктор обычно используют вместе с горелками TIG, а в полуавтоматических схемах — с горелками MIG. Для аккуратной организации рабочего места также востребованы кабели и разъёмы, особенно если пост собирается под ежедневную эксплуатацию.

Безопасность

Редуктор должен использоваться только с тем газом, для которого он предназначен. Гелиевый редуктор нельзя устанавливать на баллоны с кислородом, пропаном, ацетиленом, углекислотой, аргоном или другими газами. Несоответствие газа и арматуры может привести к некорректной работе, утечкам и аварийной ситуации.

• Не применяйте кислородный редуктор на горючем газе и наоборот. У разных газов свои требования к материалам, уплотнениям и присоединениям.
• Перед подключением проверьте состояние резьбы, уплотнений и штуцера. Повреждённые элементы использовать нельзя.
• После сборки контролируйте герметичность соединений мыльным раствором. Открытое пламя для проверки утечек недопустимо.
• Открывайте вентиль баллона плавно. Резкая подача давления увеличивает нагрузку на арматуру.
• Не допускайте механических перегибов и перетирания шланга. Газовая линия должна быть надёжно закреплена.
• Для кислородного оборудования запрещены масло и жир. Это правило относится именно к кислородной арматуре и должно строго соблюдаться на участке, чтобы исключить опасное смешение оснастки и нарушение техники безопасности.

Редуктор гелиевый Г-45 — рациональное решение для подачи гелия из баллона там, где требуется понятная настройка, стандартное подключение и стабильная работа газовой линии при повседневной эксплуатации.
