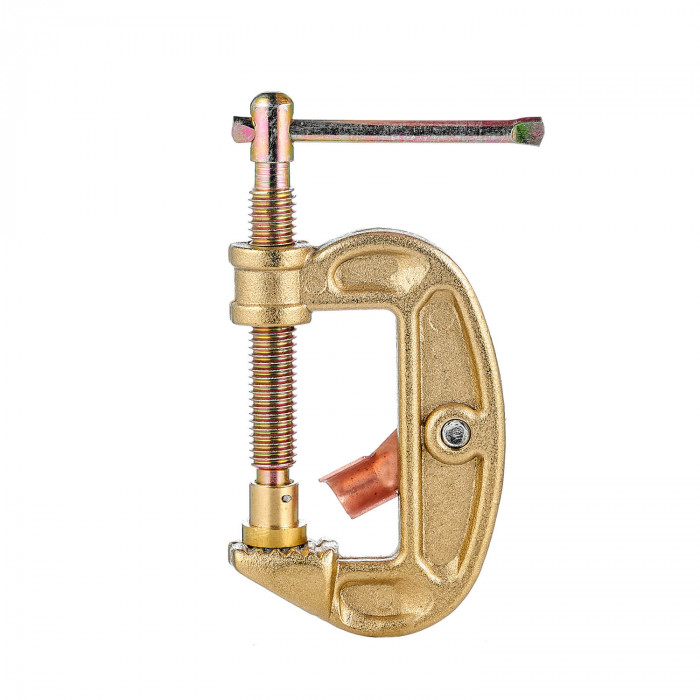

Клемма заземления КЗ-33

Клемма заземления КЗ-33 ПТК — это винтовая струбцина для подключения обратного кабеля в сварочной цепи. Она обеспечивает стабильный электрический контакт с деталью, столом или сборочной оснасткой, снижая риск локального нагрева в точке присоединения и потерь тока. Такая клемма подходит для повседневной работы в мастерской, на сервисном участке и при выполнении стандартных сварочных операций ручной дуговой, полуавтоматической и аргонодуговой сваркой.

Характеристики

• Тип: клемма заземления, винтовая струбцина G-образной формы.
• Модель: КЗ-33.
• Бренд: ПТК.
• Допустимый сварочный ток: до 300 А.
• Конструкция: основание с креплением под кабель и винтовой контактный упор.
• Резьба винтового контактного упора: 12 мм.
• Ширина губок: 15 мм.
• Назначение: подключение обратного провода к свариваемой детали или токопроводящей металлической поверхности.

Конструкция струбцинного типа удобна там, где требуется не просто быстрый захват, а именно плотное механическое поджатие к поверхности. За счёт винтового упора клемма заземления КЗ-33 уверенно фиксируется на металле и сохраняет контакт даже при вибрации, перемещении заготовки или длительной работе на токах до 300 А. Это особенно важно, когда нужно избежать нестабильности дуги, разбрызгивания и перегрева обратного соединения.

G-образное основание хорошо подходит для крепления на кромках листа, полках металлоконструкций, сварочных столах и других элементах, где обычный пружинный зажим работает менее надёжно. Винтовая схема также удобна в случаях, когда поверхность имеет окалину, следы коррозии или неровности: усилие поджима можно отрегулировать под конкретную задачу.

Применение

Эта клемма используется как элемент цепи обратного тока при разных способах сварки: ручной дуговой сварке (MMA), полуавтоматической сварке (MIG/MAG) и аргонодуговой сварке (TIG). Она подходит для подключения к источникам питания, работающим в диапазоне до 300 А, поэтому востребована при ремонте, изготовлении металлоконструкций, сборке рам, сварке листового и профильного металла.

Клемма особенно уместна для производственных задач, где требуется надёжное и повторяемое подключение без частой потери контакта. Её применяют:

• на сварочных постах общего назначения;
• при сборке и ремонте стальных конструкций;
• в кузовных и слесарно-сварочных работах;
• на участке изготовления ворот, ограждений, рам и опор;
• в мастерской при ежедневной работе с инверторными аппаратами.

Для корректной работы важно подбирать клемму с учётом сечения обратного кабеля и фактической токовой нагрузки. При токах до 300 А КЗ-33 остаётся рабочим вариантом для большинства типовых операций, если место контакта очищено от плотной ржавчины, краски и сильных загрязнений. Чем меньше переходное сопротивление в точке подключения, тем стабильнее сварочный процесс и тем ниже нагрузка на кабели и разъёмы.

На практике такую струбцину часто используют вместе с кабелями и разъёмами, поскольку качество всей линии обратного тока зависит не только от зажима, но и от состояния кабельной сборки. Для организации полноценного поста также востребованы сварочные маски и краги сварщика, особенно при работе на токах, близких к верхнему пределу клеммы.

Клемма заземления КЗ-33 ПТК относится к бюджетному сегменту и подходит тем, кто ищет простое и понятное решение без сложной оснастки. За счёт винтового прижима она ориентирована не на максимально быстрое переставление, а на уверенное удержание и надёжный контакт в течение всего сварочного цикла. Для цеховой эксплуатации, ремонтных работ и оснащения отдельного поста это практичный вариант, который закрывает базовую задачу подключения обратного провода без лишних конструктивных усложнений.
