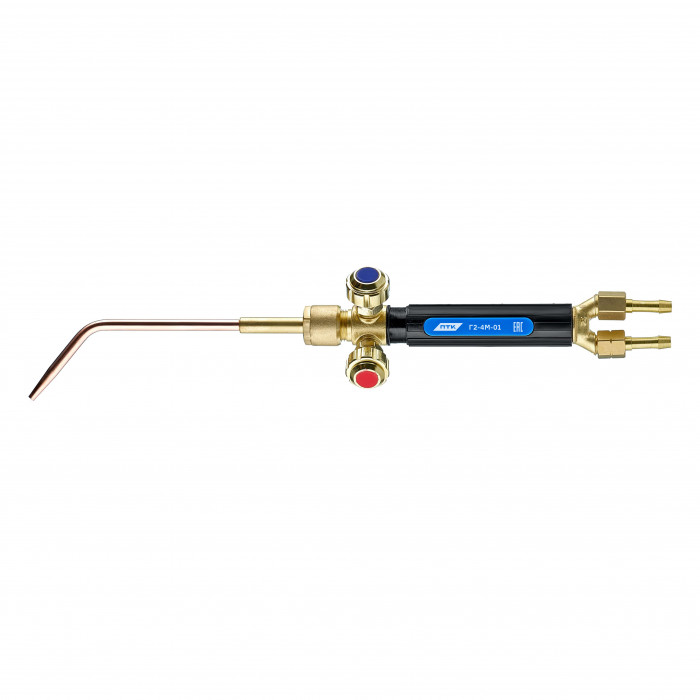

Горелка ацетиленовая Г2-4М-01 (№ 0А, 1А, 2А, 3А)

Ацетиленовая горелка ПТК Г2-4М-01 (№ 0А, 1А, 2А, 3А) — ручная газосварочная горелка для работы с ацетиленом и кислородом. Модель рассчитана на сварку тонколистового и малой толщины металла, где требуется стабильное пламя, аккуратный прогрев кромок и возможность подобрать наконечник под конкретную задачу.

Назначение

Горелка применяется для газовой сварки сталей небольшой толщины, локального нагрева деталей, прихваток, подогрева кромок перед последующей обработкой, а также для ряда слесарно-ремонтных операций на производственном участке и в мастерской. Основное назначение этой модели — сварка металла толщиной до 4,0 мм.

За счёт комплекта сменных наконечников ацетиленовая горелка позволяет работать в разных режимах тепловложения: от более деликатного нагрева тонких деталей до уверенного ведения шва на заготовках большей толщины в пределах паспортных значений. Это удобно для ремонтных служб, учебных мастерских, сервисного участка и повседневных монтажных работ.

• Сварка низкоуглеродистых сталей малой толщины.
• Подогрев кромок и локальный нагрев металла перед правкой или сборкой.
• Ремонтные газосварочные операции при ежедневной работе.
• Работы, где важна простая настройка пламени и быстрая смена наконечника.

Характеристики

Горелка комплектуется четырьмя наконечниками: № 0А, 1А, 2А, 3А. Такой набор позволяет подобрать интенсивность пламени под толщину металла и характер выполняемой операции. Для стабильной работы важно соблюдать рекомендуемые параметры подачи кислорода и ацетилена, а также использовать исправные редукторы и газовые линии без подсоса воздуха.

Основные параметры

• Горючий газ: ацетилен.
• Максимальная толщина свариваемого металла: до 4,0 мм.
• Давление кислорода на входе: 0,14–1,2 МПа, что соответствует примерно 1,4–12 кгс/см² или 1,4–12 бар.
• Давление ацетилена на входе: 0,14–1,2 МПа, что соответствует примерно 1,4–12 кгс/см² или 1,4–12 бар.
• Расход кислорода: 0,05–0,17 м³/ч.
• Расход ацетилена: 0,045–0,15 м³/ч.
• Длина горелки: 270 мм.
• Количество наконечников в комплекте: 4 шт.

Соответствие номера наконечника толщине металла

Подбор наконечника выполняют с учётом толщины металла, требуемой скорости прогрева и положения сварки. Для практической работы можно ориентироваться на следующую схему.

На тонком металле меньший номер наконечника помогает избежать перегрева и прожога, а на более массивной детали обеспечивает недостаточный прогрев. Поэтому комплект из четырёх размеров делает горелку ПТК Г2-4М-01 удобной для разноплановых работ без покупки дополнительных позиций на старте.

Конструкция

Горелка выполнена по инжекторной схеме, что типично для ацетиленовых газосварочных моделей такого класса. Инжекторное смешение обеспечивает устойчивое формирование горючей смеси и позволяет уверенно работать при стандартной организации газоподачи. Для пользователя это означает понятную настройку пламени и предсказуемое поведение горелки в повседневной эксплуатации.

Компоновка корпуса рассчитана на ручную работу в ограниченном пространстве и на столе. Длина 270 мм удобна для точного ведения шва, прогрева небольших участков и доступа к зоне сварки без излишне громоздкого инструмента. Небольшая масса снижает утомляемость оператора при серийных коротких операциях.

Особенности конструкции

• Инжекторный принцип работы — стабильное смешение кислорода и ацетилена.
• Сменные наконечники — настройка тепловой мощности под толщину металла.
• Компактная длина — удобно для точных сварочных и нагревательных операций.
• Ручное подключение к газовой линии — стандартная работа в составе поста газовой сварки.

При подключении к рукавам важно соблюдать правильную разводку кислорода и ацетилена, герметичность резьбовых соединений и последовательность пуска. Для безопасной эксплуатации на газосварочном посту целесообразно применять исправные рукава соответствующего назначения, а также огнепреградители, снижающие риск распространения обратного удара пламени по линии.

Расходные элементы

Основные расходные элементы этой модели — сменные наконечники. Именно они определяют форму и мощность пламени, а значит, влияют на скорость прогрева, удобство ведения шва и качество сварки на разных толщинах металла.

Что относится к расходным элементам

• Сварочные наконечники № 0А, 1А, 2А, 3А.
• Уплотняющие элементы соединений при их наличии в конструкции.
• Сопутствующая газовая оснастка поста: редукторы, рукава, огнепреградители.

Как менять наконечники

Смену наконечника выполняют только при перекрытой подаче газов. После остановки работы необходимо сбросить давление из системы, дождаться охлаждения головки, затем аккуратно снять установленный наконечник и поставить нужный номер без перекоса резьбы и чрезмерного усилия. После сборки соединение проверяют на герметичность, а пламя настраивают заново под текущую операцию.

Если горелка используется регулярно, рекомендуется периодически осматривать посадочные поверхности наконечников, следить за чистотой каналов и не допускать механического повреждения выходных отверстий. Загрязнение или деформация наконечника ухудшают форму факела, затрудняют настройку нейтрального пламени и могут сказаться на качестве шва.

Ацетиленовая горелка ПТК Г2-4М-01 подходит как рабочий вариант для несложных газосварочных операций, где требуется базовая универсальность, комплект сменных наконечников и понятная эксплуатация без избыточно сложной оснастки.
