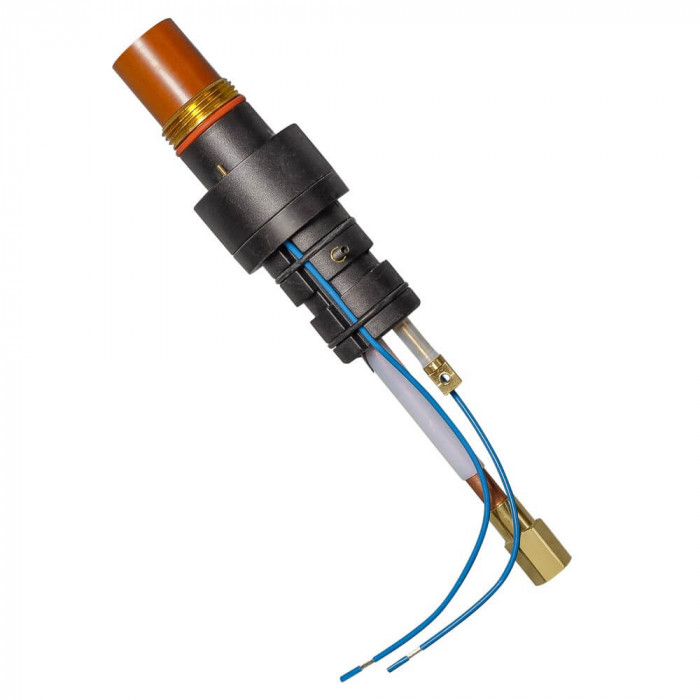

Головка плазмотрона ACP 141 GUF0706

Головка плазмотрона ПТК ACP 141 GUF0706 — штатный узел для плазменного резака серии ACP 141, который отвечает за корректное присоединение шлейфа, точную посадку рабочих элементов и стабильную компоновку плазменной части резака. Такая деталь важна при ремонте и регламентном обслуживании, когда необходимо восстановить исходную геометрию плазмотрона без подгонки и сохранить нормальные условия для устойчивого зажигания дуги и ровного реза металла.

Назначение и применение

Головка используется в составе плазмотрона как несущий и соединительный элемент. Она связывает шлейф с рабочей частью резака, воспринимает механические нагрузки при эксплуатации и обеспечивает правильное взаимное расположение расходных компонентов. Для цеховой эксплуатации и для мастерской это особенно важно: даже небольшой люфт, износ резьбы или нарушение посадки в этой зоне приводят к нестабильной работе плазменной дуги, перегреву и ухудшению качества кромки.

Головка плазмотрона ACP 141 GUF0706 применяется при восстановлении работоспособности резака после износа штатного узла, повреждения резьбового соединения или деформации посадочных поверхностей. Замена на совместимую деталь позволяет вернуть предсказуемое поведение плазмотрона при ежедневной работе и снизить риск внеплановой остановки участка.

Совместимость

Данная головка предназначена для установки на плазмотрон серии ACP 141. При подборе замены необходимо учитывать не только обозначение модели, но и тип присоединительной резьбы, конфигурацию посадки и исполнение узла в конкретной версии резака.

• Совместимая серия плазмотронов: ACP 141.
• Назначение: установка в плазменный резак CUT с плазмотроном ACP 141.
• Присоединение к шлейфу: внутренняя резьба 3/8–24UNF.
• Тип детали: головка плазменного резака, штатный соединительный узел.

Для сервисного участка важно проверять соответствие резьбы и геометрии сопрягаемых поверхностей. Именно эти параметры определяют, будет ли узел собран без перекоса, сохранится ли герметичность соединения и не появятся ли паразитные нагрузки на соседние элементы плазмотрона.

Характеристики

• Модель: ACP 141 GUF0706.
• Бренд: ПТК.
• Тип: головка плазмотрона.
• Применение: для плазмотрона ACP 141.
• Резьба подключения к шлейфу: внутренняя 3/8–24UNF.
• Функция: соединение шлейфа с рабочей частью резака и обеспечение правильной посадки узлов плазмотрона.

Головка работает в условиях постоянного термического воздействия, вибрации, циклических нагрузок и регулярной сборки-разборки при обслуживании. Поэтому для такого узла критичны точность изготовления, стабильность резьбового соединения и сохранение геометрии при длительной эксплуатации. На практике это напрямую влияет на ресурс расходных элементов, повторяемость реза и общую надёжность плазменной установки.

При обслуживании резака вместе с головкой обычно проверяют состояние смежных позиций: кабелей и разъёмов, редукторов и защитных очков, если оборудование используется на участке плазменной резки в общем производственном цикле.

Когда менять

Замена головки требуется при механическом износе, повреждении резьбы, деформации посадочных зон и любых признаках перегрева. Даже если источник плазменной резки исправен, изношенный узел может вызывать нестабильную дугу, ухудшение качества реза и ускоренный износ других компонентов плазмотрона.

• Дуга зажигается не с первого раза или работает неровно.
• Появляется повышенное разбрызгивание при резке.
• Кромка реза становится грубее, снижается чистота и повторяемость результата.
• Расходные элементы устанавливаются с перекосом или фиксируются неплотно.
• На резьбе заметны люфт, заедание, срыв витков или следы выработки.
• Есть локальный перегрев, потемнение металла, следы прогара или деформации.
• При одинаковых режимах меняется характер дуги и ухудшается стабильность процесса.

Своевременная замена головки плазменного резака помогает сохранить правильную компоновку узла, снизить нагрузку на шлейф и исключить ситуации, когда неисправность одной детали приводит к дополнительным затратам на ремонт всего плазмотрона. Для производственных задач это особенно актуально, когда требуется стабильный результат на серии однотипных резов.

Альтернативные названия

• головка плазмотрона
• головка плазменного резака
• головка резака CUT
• корпусная головка плазмотрона
• torch head

Головка плазмотрона ACP 141 GUF0706 подходит для обслуживания плазмотронов серии ACP 141, когда требуется точное соответствие по присоединению и штатная посадка без доработки. Это рабочий вариант для ремонта и поддержания стабильной эксплуатации плазменного резака на участке резки металла.
