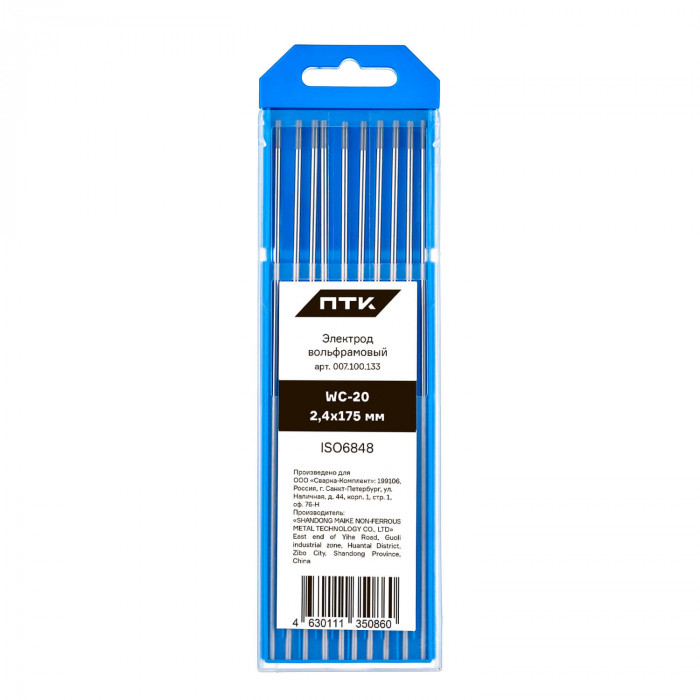

Электрод вольфрамовый ПТК WС-20-175мм д. 2,4

Вольфрамовый электрод ПТК WС-20-175мм д. 2,4 с серой цветовой маркировкой относится к цериевым электродам для аргонодуговой сварки. Марка WC-20 содержит оксид церия и рассчитана на стабильную работу при TIG-сварке на постоянном и переменном токе. Такой электрод подходит для точного поджига дуги, уверенного удержания сварочной ванны и аккуратной работы с нержавеющими сталями, углеродистыми сталями, медными сплавами и рядом других металлов.

Назначение

Электрод вольфрамовый ПТК WС-20-175мм д. 2,4 применяется в процессе аргонодуговой сварки неплавящимся электродом. Основная область использования — TIG-сварка на токе DC, где особенно важны стабильность дуги, лёгкий повторный поджиг и контролируемый перенос тепла в зону шва. Для производственных задач и для сервисного участка это рабочий вариант, когда требуется предсказуемое поведение электрода без сложной настройки режима.

Марка WC-20 хорошо показывает себя при сварке:

• нержавеющих сталей;
• углеродистых и низколегированных сталей;
• меди и некоторых медных сплавов;
• никелевых сплавов;
• тонколистовых деталей, где важен устойчивый старт дуги.

Электрод допускает работу на AC/DC, однако на практике его чаще выбирают именно для DC-сварки, особенно при работе по нержавейке. На переменном токе он тоже может использоваться, но для сварки алюминия и магния в классическом режиме AC обычно чаще рассматривают другие марки, лучше приспособленные к формированию рабочего торца под такие задачи.

Диаметр 2,4 мм считается универсальным для цеховой эксплуатации: он подходит для среднего диапазона токов, позволяет уверенно вести шов на деталях различной толщины и удобен при ежедневной работе в мастерской. Длина 175 мм соответствует распространённому формату для большинства горелок TIG и стандартных цанг. Электрод используется с аргонодуговыми аппаратами TIG, а для полноценной комплектации поста обычно подбирают также горелки TIG, редукторы и сварочные маски.

Какую марку выбрать

Выбор марки вольфрамового электрода зависит от материала, рода тока и требований к стабильности дуги. У разных типов электродов различается поведение кончика, стойкость к перегреву и предпочтительная область применения.

WC-20

Цериевый вольфрамовый электрод с серой маркировкой ориентирован прежде всего на уверенную работу на постоянном токе. Он удобен для сварки нержавеющей стали, конструкционных сталей, медных и никелевых сплавов. Его часто выбирают там, где важны мягкий поджиг дуги, стабильность при малых и средних токах и аккуратная работа с тонкими кромками.

WL-20

Лантанированный электрод WL-20 обычно рассматривают как универсальный вариант для DC-режимов. Он широко применяется на участке сварки, когда одним типом электрода хотят закрыть большой объём стандартных операций по стали и нержавейке. Если нужен максимально привычный универсальный расходник для разных задач на постоянном токе, WL-20 часто попадает в число основных вариантов.

WZ-8

Циркониевый электрод WZ-8 чаще используют для сварки алюминия и магния на переменном токе AC. Он хорошо переносит режимы, где формируется округлый торец, и стабильно работает при характерной тепловой нагрузке переменного тока. Если основная задача — именно алюминий на AC, эта марка обычно более уместна, чем цериевые электроды.

Если обобщить выбор по практике применения:

• WL-20 — универсальный вариант для DC;
• WZ-8 — типичный выбор для алюминия на AC;
• WC-20 — удобное решение для нержавейки и сталей на DC, особенно при необходимости стабильного старта дуги.

Для мастерской и для сварки нержавейки Электрод вольфрамовый ПТК WС-20-175мм д. 2,4 закрывает наиболее востребованный диапазон ручных TIG-операций без избыточной специализации.

Заточка

Правильная подготовка торца напрямую влияет на форму дуги, ширину шва, глубину проплавления и ресурс электрода. Для марки WC-20 особенно важно подбирать форму заточки под род тока.

Заточка для DC

При сварке на постоянном токе электрод обычно затачивают в конус. Продольная шлифовка вдоль оси электрода помогает получить более собранную и направленную дугу. Это важно при сварке корневых проходов, тонких деталей и участков с ограниченным доступом.

Практические рекомендации для DC:

• форма — конус с аккуратной вершиной;
• типичный угол заточки — примерно 20–60° в зависимости от тока и требуемой концентрации дуги;
• чем острее угол, тем более концентрированной будет дуга на малых токах;
• для средних токов на электроде 2,4 мм обычно применяют умеренный конус без чрезмерно тонкой вершины;
• шлифовать лучше вдоль электрода, а не поперёк.

Заточка для AC

При работе на переменном токе торец обычно формируют под округление или допускают образование небольшого шарика на конце. Это снижает риск разрушения вершины в режиме AC и делает поведение дуги более стабильным при сварке алюминия и других цветных металлов.

Для AC стоит учитывать:

• слишком большой шарик ухудшает управляемость дуги;
• оптимально формировать небольшое равномерное округление;
• при современных инверторных режимах AC нередко применяют слегка притуплённый конус вместо выраженного шарика;
• после загрязнения электрода присадкой или основным металлом торец нужно переточить.

Если электрод использовался по нержавейке на DC, а затем планируется сварка алюминия, лучше подготовить новый или заново переточенный стержень. Это помогает избежать нестабильной дуги и посторонних включений в шве.

Рекомендуемые токи

Для диаметра 2,4 мм марка WC-20 работает в среднем диапазоне токов и подходит для большинства стандартных операций TIG-сварки. Ниже приведены практические ориентиры для подбора режима. Конкретное значение зависит от материала, полярности, состава защитного газа, типа соединения, вылета электрода и конструкции горелки.

Для данной модели также применяют следующие ориентиры по защитной среде:

• в аргоне (AC): 100–180 А;
• в гелии (AC): 90–160 А;
• в аргоне (DC): 110–180 А;
• в гелии (DC): 90–150 А.

При выборе режима важно не только попасть в допустимый диапазон, но и учитывать реальные условия процесса:

• при длинном вылете электрода рабочий ток может потребовать корректировки вниз;
• при интенсивном нагреве горелки желательно контролировать состояние цанги и сопла;
• если вершина начинает быстро оплавляться, ток завышен или заточка выбрана неправильно;
• для тонкого металла лучше начинать с нижней части диапазона.

Цветовая маркировка ISO 6848

По системе цветовой идентификации ISO 6848 марка WC-20 имеет серую маркировку. Цвет наносится на торец электрода и позволяет быстро определить тип легирования на рабочем месте без чтения упаковки.

Серая маркировка означает, что электрод относится к цериевым вольфрамовым электродам. Для сварщика и снабженца это удобно по нескольким причинам:

• проще разделять расходные материалы по назначению;
• снижается риск установки неподходящей марки в горелку;
• упрощается хранение и комплектование постов TIG-сварки;
• быстрее подбираются электроды под конкретный металл и режим.

На производстве желательно не смешивать электроды разных марок в одном пенале или кассете, даже если они одинакового диаметра. Это помогает поддерживать повторяемость результата и исключает путаницу между расходниками для DC- и AC-режимов.

Советы

Чтобы вольфрамовый электрод служил дольше и обеспечивал стабильную дугу, важно контролировать не только ток, но и общую культуру подготовки TIG-поста.

Как продлить срок службы

• подбирайте ток под диаметр 2,4 мм без постоянной работы на предельных значениях;
• используйте чистый защитный газ и исправный редуктор;
• следите за состоянием цанги, цангодержателя и сопла горелки;
• не допускайте касания сварочной ванны электродом;
• храните электроды в сухой упаковке, отдельно от загрязняющих материалов;
• для разных металлов лучше иметь отдельные, уже подготовленные электроды.

Когда электрод нужно менять или перетачивать

Электрод требует обслуживания, если появляются следующие признаки:

• дуга зажигается нестабильно;
• кончик оплавился или деформировался;
• на торце появились следы загрязнения присадочным металлом;
• дуга уходит в сторону и теряет концентрацию;
• на шве заметны признаки нестабильной защиты или локального перегрева.

Во многих случаях электрод не обязательно сразу списывать — достаточно аккуратно переточить рабочий конец. Замена требуется, когда длина становится недостаточной для надёжной фиксации, поверхность имеет выраженные дефекты или после повторной заточки не удаётся восстановить стабильное поведение дуги.

Электрод вольфрамовый ПТК WС-20-175мм д. 2,4 подходит для повседневной TIG-сварки на участке, где часто работают с нержавеющей сталью и конструкционными металлами. За счёт диаметра 2,4 мм и совместимости с AC/DC он закрывает широкий круг задач для мастерской, ремонтного подразделения и небольшого производства. В работе его обычно используют с аргонодуговыми аппаратами TIG, а для устойчивого результата также важны исправные горелки TIG, качественные кабели и разъёмы и подходящие сварочные маски.
