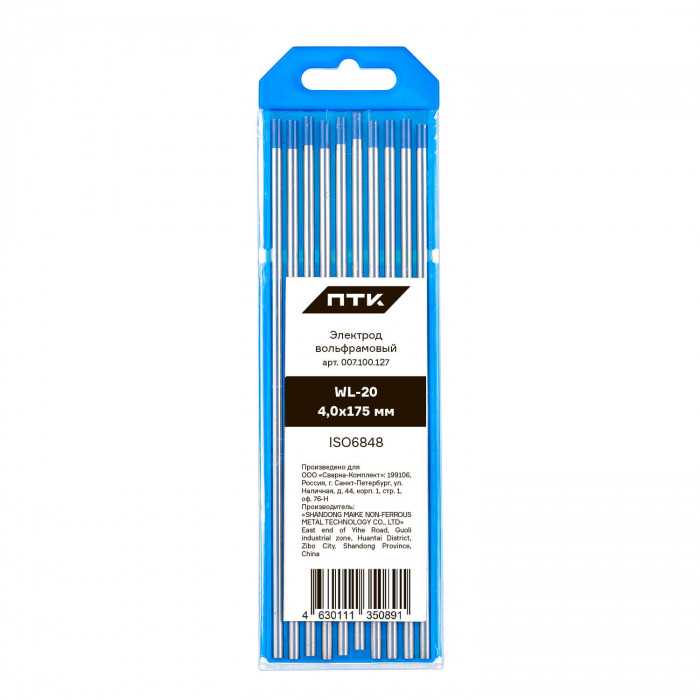

Электрод вольфрамовый ПТК WL-20-175мм ? 4,0

Вольфрамовый электрод ПТК WL-20-175мм 4,0 мм с голубой цветовой маркировкой относится к лантанированным электродам для аргонодуговой сварки. Марка WL-20 содержит около 2% оксида лантана и рассчитана на стабильную работу на постоянном и переменном токе. Такой электрод применяют как рабочий расходный материал для TIG-сварки сталей, нержавеющих сплавов, титана, меди, никелевых сплавов, а также алюминия и магния при правильной подготовке конца электрода.

Назначение

Электрод WL-20 диаметром 4,0 мм предназначен для аргонодуговой сварки TIG в режимах DC, AC и AC/DC. За счёт лантановой добавки он обеспечивает уверенный поджиг дуги, устойчивое горение и хорошую токовую нагрузочную способность при ежедневной работе на участке сварки.

Марка WL-20 подходит для следующих материалов:

• углеродистые и низколегированные стали;
• нержавеющие стали;
• жаропрочные и никелевые сплавы;
• титан и титановые сплавы;
• медь и некоторые медные сплавы;
• алюминий и магний при сварке на переменном токе.

Диаметр 4,0 мм ориентирован на повышенные сварочные токи и подходит для более толстых сечений, наплавки, корневых и заполняющих проходов на ответственных соединениях, а также для производственных задач, где требуется стабильная работа электрода без быстрого перегрева.

Электрод используется с аргонодуговыми аппаратами TIG, а в составе поста обычно применяются также горелки TIG, редукторы и кабели и разъёмы, подобранные под рабочий ток и режим эксплуатации.

Какую марку выбрать

Выбор марки вольфрамового электрода зависит от материала, типа тока и требований к стабильности дуги. WL-20 считается универсальным вариантом, особенно если на участке ведут сварку разных металлов и работают как на постоянном, так и на переменном токе.

WL-20 — универсальный рабочий вариант

Лантанированный электрод хорошо показывает себя на DC при сварке нержавейки, конструкционных сталей, титана, меди и никелевых сплавов. Он также может применяться на AC для сварки алюминия. По сочетанию поджига, стойкости и универсальности это удобный выбор для мастерской, сервисного участка и цеховой эксплуатации.

Сравнение с другими марками

• WL-20 — универсал для AC/DC, особенно удобен там, где требуется один тип электрода под разные задачи.
• WZ-8 — циркониевый электрод, чаще выбирается для алюминия и магния на AC, когда важна высокая устойчивость конца электрода на переменном токе.
• WC-20 — церированный электрод, часто используется для нержавейки и тонких деталей на DC, особенно при невысоких и средних токах.

Если основная работа связана со сваркой сталей и нержавеющих сплавов на постоянном токе, WL-20 остаётся практичным решением. Если на участке преобладает алюминий на AC, нередко сравнивают его с WZ-8. Для тонколистовой нержавейки и точных работ на малых токах часто рассматривают WC-20. Однако в реальной эксплуатации ПТК WL-20-175мм 4,0 нередко выбирают именно как универсальный электрод для сварки алюминия и сталей в одном парке оборудования.

Заточка

Форма заточки напрямую влияет на устойчивость дуги, ширину шва и ресурс электрода. Для марки WL-20 допускается работа как с заострённым, так и с притуплённым концом — в зависимости от режима.

Заточка для DC

При сварке на постоянном токе электрод обычно затачивают в конус. Продольная шлифовка вдоль оси помогает получить стабильную и направленную дугу. Для диаметра 4,0 мм чаще применяют угол заточки в диапазоне 20–60° в зависимости от требуемой концентрации дуги и величины тока.

• меньший угол — более концентрированная дуга;
• больший угол — более стойкий кончик при высоких токах;
• небольшое притупление вершины снижает риск оплавления на форсированных режимах.

Заточка для AC

При сварке на переменном токе возможны два подхода:

• шарик на конце — традиционный вариант для алюминия, особенно на классических источниках AC;
• притуплённый конус — современный вариант для инверторных аппаратов с точной настройкой баланса AC, когда нужно лучше контролировать дугу.

Слишком крупный шарик на конце нежелателен: он ухудшает устойчивость дуги и ускоряет износ. Диаметр сформированного оплавления не должен быть чрезмерным относительно диаметра самого электрода.

Практические рекомендации по заточке

• затачивайте электрод на отдельном абразиве, чтобы исключить загрязнение частицами стали;
• ведите шлифовку вдоль оси, а не поперёк;
• после касания сварочной ванны или присадочного прутка электрод лучше переточить;
• для ответственных швов используйте одинаковую геометрию заточки на всей партии электродов.

Рекомендуемые токи

Для электрода диаметром 4,0 мм рабочий диапазон достаточно широкий. Ниже приведены ориентировочные значения для TIG-сварки в защитной среде аргона и гелия.

Эти значения являются рабочим ориентиром. Реальный ток подбирают с учётом:

• типа металла и его толщины;
• полярности и формы тока;
• конструкции горелки и качества охлаждения;
• длины вылета электрода;
• состава защитного газа.

Для длительной сварки на верхней границе диапазона важно контролировать состояние цанги, газовой линзы при её наличии и охлаждение горелки. На высоких токах особенно полезны блоки охлаждения и качественные горелки TIG, рассчитанные на соответствующую нагрузку.

Цветовая маркировка ISO 6848

По стандарту ISO 6848 марка WL-20 имеет голубую цветовую маркировку. Это позволяет быстро определить тип электрода на рабочем месте и не смешивать его с другими марками.

• WL-20 — голубой цвет, лантанированный электрод;
• WZ-8 — белый цвет, циркониевый;
• WC-20 — серый цвет, церированный.

Цветовая идентификация особенно удобна на участках, где одновременно ведут аргонодуговую сварку разных материалов и используют несколько типов расходных компонентов.

Советы

Срок службы вольфрамового электрода зависит не только от марки, но и от режима сварки, качества заточки, чистоты газа и аккуратности работы сварщика. WL-20 показывает стабильный ресурс при корректно выбранном токе и нормальной газовой защите.

Как продлить срок службы

• не превышайте рекомендуемую токовую нагрузку для диаметра 4,0 мм;
• поддерживайте правильный расход защитного газа;
• не допускайте касания электрода сварочной ванной;
• используйте чистую и одинаковую заточку под конкретный процесс;
• храните электроды в штатной упаковке, защищая от загрязнений.

Когда электрод пора менять или перетачивать

• дуга стала нестабильной и уходит в сторону;
• на конце появились сколы, трещины, сильное оплавление;
• электрод загрязнился присадкой или частицами основного металла;
• форма конца перестала соответствовать выбранному режиму AC или DC;
• снизилось качество поджига и ухудшился контроль сварочной ванны.

Электрод вольфрамовый ПТК WL-20-175мм 4,0 подходит для тех случаев, когда нужен понятный и универсальный расходный материал для TIG-сварки на постоянном и переменном токе. Это рабочее решение для мастерской, для цеховой эксплуатации и для производственных задач, где важны предсказуемость дуги, совместимость с разными материалами и удобство использования в стандартных режимах AC/DC.

Для стабильной работы поста имеет смысл сразу подбирать совместимые горелки TIG, исправные редукторы и надёжные кабели и разъёмы, поскольку качество аргонодугового процесса зависит не только от марки электрода, но и от всей сварочной оснастки.
