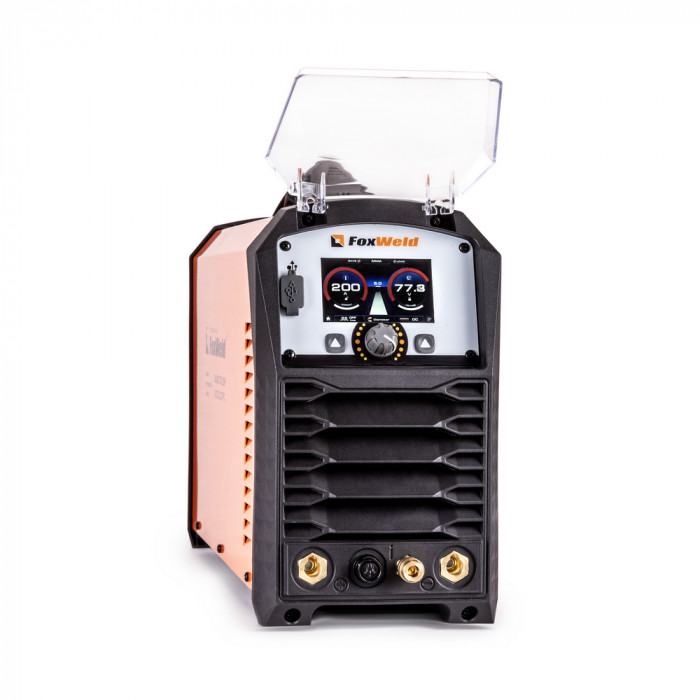

Сварочный инвертор FoxWeld SAGGIO TIG 205P AC/DC LCD PFC

FoxWeld SAGGIO TIG 205P AC/DC LCD PFC: класс аппарата и задачи

FoxWeld SAGGIO TIG 205P AC/DC LCD PFC — промышленный инверторный источник для аргонодуговой сварки (TIG AC/DC) и ручной дуговой сварки (MMA) с развитой импульсной функциональностью. Аппарат рассчитан на работы по нержавеющим, низкоуглеродистым и легированным сталям, алюминию и его сплавам, титану, меди и другим цветным металлам, в том числе на тонкостенных изделиях и ответственных швах. Наличие режимов AC/DC, MIX AC/DC, импульса и специальных функций управления тепловложением делает установку пригодной как для серийных производственных задач, так и для мелкосерийных и ремонтных работ под длительные циклы.

Как мы поставляем

Поставляем сварочные источники FoxWeld SAGGIO TIG 205P AC/DC LCD PFC на предприятия Санкт-Петербурга и с отгрузкой по России транспортными компаниями.

• Работаем с юридическими лицами и ИП, счета с НДС, полный комплект закрывающих документов.
• Поддерживаем ЭДО со всеми основными операторами (Контур.Диадок, СБИС и др.).
• Отгрузка возможна со склада либо под заказ в зависимости от текущего наличия.
• Подбираем комплектацию под ТЗ: горелки, кабели, редукторы, расходники, тележки, опции по длинам шланг-пакетов.
• Консультируем технологов и сварщиков по режимам TIG AC/DC, импульсу, MIX AC/DC, работе в нестабильных сетях и от генераторов.
• Организуем сервисное обслуживание и гарантийный ремонт через авторизованные сервисные центры.

Описание и возможности

FoxWeld SAGGIO TIG 205P AC/DC LCD PFC — многофункциональный инверторный источник с микропроцессорным и синергетическим управлением для TIG и MMA сварки на переменном и постоянном токе, включая импульсные режимы. Аппарат рассчитан на максимальный сварочный ток до 200 А во всех режимах и ориентирован на производственные и строительные задачи, где требуется стабильная дуга, точное управление тепловложением и работа с разными материалами.

Основные процессы и материалы

• TIG DC — сварка нержавеющих, низкоуглеродистых и легированных сталей, титана, меди и ряда цветных металлов.
• TIG AC — сварка алюминия, магния и их сплавов, а также цветных сплавов с оксидной пленкой.
• TIG AC/DC Pulse — импульсная аргонодуговая сварка на постоянном и переменном токе для тонкостенных изделий, снижения деформаций и прожогов.
• MMA DC / MMA AC (включая импульсный режим) — ручная дуговая сварка штучными электродами, в том числе при сложных условиях, с регулировкой динамики дуги.

Диапазон применимости: от тонкого листа и труб малого диаметра до средних толщин алюминия и стали, включая сварку угловых, стыковых и тавровых соединений, а также монтажные работы.

Система PFC и работа в нестабильных сетях

• PFC (Power Factor Correction) — корректор коэффициента мощности для работы в сетях с пониженным напряжением и при длинных удлинителях, а также при подключении к генератору.
• Рабочий диапазон питающего напряжения: примерно 160–280 В (уточняется по паспорту), что снижает чувствительность к просадкам в цеховых и строительных сетях.
• Снижение потребляемой мощности и нагрузки на питающие кабели, уменьшение электромагнитных помех в сеть.

Управление, LCD-дисплей и синергетика

• 4-дюймовый LCD-дисплей — наглядное отображение всех основных параметров: ток, режим, частота импульса, баланс AC, время продувки газа и др.
• Синергетический режим Smart TIG — часть параметров подбирается автоматически в зависимости от выбранного процесса и базовых настроек, что облегчает работу сварщика и ускоряет перенастройку между задачами.
• Удобная панель управления с логичной группировкой параметров TIG и MMA, включая быстрый выбор режимов (2Т/4Т, PULSE, SPOT, MIX AC/DC и др.).

Специализированные TIG-функции для контроля тепловложений

Аппарат оснащен широким набором функций для точной настройки дуги и теплового режима, что важно при сварке тонких и ответственных деталей:

• Режимы 2Т и 4Т — управление кнопкой горелки:
  • 2Т — для коротких швов и простых операций, полный контроль нажатием/отпусканием.
  • 4Т — для длинных швов, без необходимости удерживать кнопку, снижение утомляемости сварщика.
• Режим REPEATED — два заранее заданных уровня тока, переключаемых с горелки. Удобен для ручной импульсной сварки и компенсации нагрева детали по длине шва.
• Режим PULSE (TIG DC/AC) — циклическое переключение между током импульса (PEAK AMP) и током паузы (BASE AMP) с настройкой:
  • DUTY — соотношение времени импульса и паузы;
  • FREQUENCY — частота импульсов;
  • PEAK AMP / BASE AMP — уровни токов.
  Обеспечивает снижение тепловложений, уменьшение зоны термического влияния, контроль сварочной ванны и снижение риска прожогов.
• Режим SPOT — сварка по времени (точечная), дуга горит заданный интервал. Применим для тонких листов, стыковки труб, прихваток.
• Функция Q-START — ускоренный запуск сварочной ванны в синергетическом импульсном режиме TIG за счет кратковременной подачи повышенного тока. Удобно при точечных соединениях и начале шва.
• Функция DYNAMIC ARC — автоматическая коррекция тока при изменении длины дуги:
  • при уменьшении напряжения дуги ток увеличивается;
  • при увеличении напряжения дуги ток уменьшается.
  Это позволяет поддерживать постоянную тепловую мощность дуги, уменьшать риск приваривания электрода, стабилизировать процесс при неидеальной подготовке кромок и зазорах.
• Функция MULTITACK — серия непрерывных коротких импульсов сварки для тонких листов и сложных кромок:
  • минимизация деформаций и цветов побежалости;
  • снижение окисления, часто без последующей механической обработки;
  • рекомендован для угловых соединений и тонкостенных деталей.

Режим MIX AC/DC и EXTRA FUSION

• Режим MIX AC/DC — чередование участков сварки TIG AC и TIG DC:
  • AC — обеспечивает очистку поверхности от оксидной пленки (особенно на алюминии);
  • DC — дает более глубокое проплавление.
  Позволяет увеличить глубину проплавления при одновременном сохранении очищающего эффекта, что актуально для алюминиевых сплавов и деталей с тугоплавкой оксидной пленкой. Диапазон регулировки доли AC: 1–80 %.
• Функция EXTRA FUSION — увеличение доли отрицательной полуволны AC:
  • более высокая плотность дуги и глубина проплавления;
  • меньший нагрев вольфрамового электрода;
  • уменьшение очищающего эффекта (важно учитывать при сварке сильно окисленных поверхностей).
  Применяется при сварке материалов больших толщин, где требуется усиленное проплавление без увеличения среднего тока.

Настройки формы и параметров AC

• Форма полуволны AC (Wave) — выбор формы сигнала переменного тока для изменения:
  • тепловложений в деталь;
  • глубины проплавления;
  • очищающего эффекта;
  • степени оплавления вольфрамового электрода.
• BALANCE AC — баланс положительной и отрицательной полуволн:
  • увеличение положительной полуволны — усиление очистки от оксидов, рост нагрузки на электрод;
  • увеличение отрицательной полуволны — большее проплавление, меньше очистка.
• AC FREQUENCY — частота переменного тока:
  • низкая частота — более широкая дуга, целесообразна для больших толщин и заполнения разделок;
  • высокая частота — узкая, концентрированная дуга, подходит для тонких деталей и узких швов.

Полный цикл настройки TIG-процесса

Аппарат позволяет детально настроить все этапы цикла TIG:

• PRE FLOW — предварительная продувка газа до зажигания дуги (секунды), формирует защитную атмосферу и снижает риск загрязнения начала шва.
• START AMP — начальный ток, чтобы избежать резкого теплового удара по детали, особенно актуально на тонком металле.
• UP SLOPE — время нарастания тока до основного значения, для плавного входа в шов и защиты кромок.
• PEAK AMP — основной сварочный ток (или ток импульса в режиме PULSE).
• BASE AMP — ток паузы в импульсном режиме, задается в амперах.
• DUTY — соотношение времени импульса к паузе (в %), влияет на суммарное тепловложение.
• FREQUENCY — частота импульсов, с ростом частоты дуга становится более концентрированной.
• DOWN SLOPE — плавный спад тока от основного до конечного, предотвращает образование кратера и трещин в конце шва.
• END AMP — конечный ток, обеспечивает равномерную усадку металла в конце процесса.
• POST FLOW — конечная продувка газа (секунды) для защиты разогретого электрода и сварочной ванны от окисления.

Функции для MMA-сварки

Режим MMA в FoxWeld SAGGIO TIG 205P AC/DC LCD PFC также имеет расширенные настройки:

• Выбор рода тока MMA — AC (Square) или DC, в зависимости от типа электрода и задачи.
• Диаметр электрода (DIAMETER) — установка диаметра для оптимизации параметров зажигания и горения дуги.
• HOT START — регулируемый «горячий старт»:
  • настройка величины (в % от основного тока);
  • настройка времени действия (HOT START TIME).
  Облегчает поджиг дуги и снижает количество поджогов и залипаний.
• WELDING AMP — основной сварочный ток MMA.
• ARC FORCE — форсаж дуги для стабилизации процесса при короткой дуге и предотвращения залипания электрода, с возможностью подстройки под разные типы электродов.
• MMA PULSE — импульсный режим MMA:
  • PEAK AMP — ток импульса;
  • BASE AMP — ток паузы;
  • FREQUENCY — частота импульсов;
  • DUTY — длительность импульса (в %).
  Позволяет уменьшить тепловложение и контролировать ванну при сварке чувствительных к перегреву деталей.

Практика выбора для производства

Кому точно подходит

• Малые и средние производственные предприятия, где требуется один универсальный TIG AC/DC источник для сварки нержавеющей стали, алюминия и черных металлов в разных толщинах.
• Цеха по изготовлению и ремонту изделий из алюминия и нержавейки (баки, рамы, корпуса, трубопроводы, теплообменники), где важны режимы MIX AC/DC, PULSE и MULTITACK.
• Производства с нестабильным электроснабжением или работой от генераторов, где критична функция PFC и широкий диапазон входного напряжения.
• Монтажные и ремонтные организации, выполняющие сварку на объекте: тонкостенные конструкции, трубопроводы, металлоконструкции с комбинированными материалами.
• Участки, где один источник должен закрывать задачи TIG и MMA, включая прихватки, монтаж и сварку в труднодоступных местах.
• Предприятия, где сваркой занимаются специалисты разной квалификации и требуется синергетическое управление и наглядный LCD-дисплей для снижения влияния человеческого фактора.

Когда лучше выбрать другой класс аппарата

• Если требуется массовая высокопроизводительная сварка толстостенных деталей (более 8–10 мм) с большими разделками — целесообразно рассмотреть более мощные источники TIG/MIG с токами 300–400 А и возможностью автоматизации.
• При ориентации на крупносерийную сварку конструкций из углеродистой стали, где TIG используется редко, рациональнее рассмотреть полуавтомат (MIG/MAG) с импульсом, а TIG оставить как вспомогательный процесс.
• Если планируется интеграция в роботизированные комплексы или продвинутая автоматизация, стоит рассматривать специализированные источники с интерфейсами для роботов и внешнего управления.
• При очень жестких требованиях по габаритам и массе (например, постоянные высотные работы с переносом на большие расстояния) может потребоваться более компактный TIG DC-аппарат без AC-функционала, если алюминий не в приоритете.
• Если бюджет ограничен, а задачи связаны только с TIG DC по стали и нержавейке, избыточный функционал AC/MIX/EXTRA FUSION может быть не востребован — в этом случае можно рассмотреть специализированный TIG DC-инвертор.

Типовые ошибки выбора

• Недооценка необходимости AC и MIX AC/DC — выбор TIG DC-аппарата при планах сварки алюминия и магния, что приводит к ограничению по качеству и необходимости докупать отдельный AC/DC источник.
• Игнорирование PFC при работе в «слабых» сетях — выбор аппарата без корректора мощности для цехов с просадками напряжения или работы от генератора, что вызывает нестабильную дугу и срабатывание защит.
• Неверная оценка максимального тока — ориентирование только на паспортные 200 А без учета ПВ (рабочего цикла) и реальных толщин, в результате аппарат работает на пределе и уходит в перегрев.
• Отсутствие внимания к функционалу импульса — покупка аппарата с базовым TIG без развитого PULSE/MULTITACK при задачах по тонким листам и высококачественным швам, что усложняет работу и увеличивает брак.
• Неправильный подбор горелки и расходников — использование горелок без водяного охлаждения или с недостаточным сечением кабеля при высоких токах, что снижает ресурс и стабильность процесса.
• Отсутствие учета MMA-задач — выбор TIG-источника без развитых MMA-функций (HOT START, ARC FORCE, MMA PULSE) при реальной потребности в ручной дуговой сварке на объекте.

Оснастка и комплектация

Фактическая комплектация может отличаться в зависимости от партии и поставки, поэтому при заказе уточняем состав. Как правило, для источников класса FoxWeld SAGGIO TIG 205P AC/DC LCD PFC типично следующее:

• Базовая комплектация (ориентировочно):
  • источник сварочного тока FoxWeld SAGGIO TIG 205P AC/DC LCD PFC;
  • сетевой кабель;
  • кабель массы с зажимом;
  • инструкция по эксплуатации;
  • частичный набор расходников для TIG (по ситуации).
• TIG-горелка:
  • как правило, поставляется отдельно; подбирается по току и длине (стандартно 4–8 м);
  • совместим с распространенными TIG-горелками с разъемом соответствующего типа (уточняем под конкретную модификацию).
• Совместимость оснастки:
  • используются стандартные вольфрамовые электроды (WT, WC, WL и др.) соответствующего диаметра;
  • стандартные керамические и газолинзовые сопла, цанги, цангодержатели;
  • подключение к типовым баллонам аргона через стандартные редукторы.
• Рекомендации по выбору оснастки:
  • для токов до 200 А по алюминию и нержавейке целесообразно использовать горелку с воздушным охлаждением достаточного сечения, при интенсивной работе рассмотреть водоохлаждаемую;
  • для тонких деталей — комплект газолинз для стабилизации дуги и улучшения защиты шва;
  • для MMA — качественные кабели сечением, соответствующим максимальному току и длине трассы.

Что докупить сразу

• TIG-горелка:
  • воздушного охлаждения с током до 200 А (или водоохлаждаемая при высокой нагрузке);
  • длина 4–8 м в зависимости от компоновки рабочего места.
• Комплект расходников для TIG:
  • вольфрамовые электроды разных диаметров и типов (для AC по алюминию и DC по стали/нержавейке);
  • сопла (обычные и газолинзовые), цанги, цангодержатели, задние колпачки;
  • набор присадочной проволоки по основным материалам (Al, нержавеющая сталь, углеродистая сталь).
• Газовая арматура:
  • редуктор для аргона с точной регулировкой расхода;
  • шланги для подключения баллона, при необходимости — быстроразъемные соединения;
  • баллоны с аргоном требуемого объема под режимы TIG.
• Оснастка для MMA:
  • кабель с электрододержателем нужной длины и сечения;
  • набор электродов по стали, нержавейке, чугуну (по задачам цеха).
• Средства индивидуальной защиты:
  • сварочная маска с автоматическим светофильтром, рассчитанным на TIG (чувствительность к низким токам);
  • перчатки для TIG (тонкие, с хорошей чувствительностью пальцев) и более плотные для MMA;
  • огнестойкая одежда, нарукавники, защита дыхания при работе в замкнутых объемах.
• Организация рабочего места:
  • сварочный стол или пост с заземлением;
  • тележка для аппарата и баллона, если планируется мобильное использование;
  • удлинители нужного сечения с учетом PFC и длины линии.
